Blindaje de cables vs interferencias: ¿qué tan efectivo es?

Sí funciona, pero no hace magia. Yo lo resumiría así: el blindaje sirve mucho más contra ruido eléctrico de alta frecuencia que contra campos magnéticos de baja frecuencia, y su resultado depende tanto del tipo de cable como de la puesta a tierra, la terminación y la ruta del tendido.

Si quiero bajar fallas como señales 4–20 mA inestables, errores en RS-485 o problemas cerca de VFD y motores, parto por estas reglas:

• Lámina (foil): mejor para alta frecuencia y cobertura cercana al 100%.
• Trenza (braid): anda mejor entre 1 kHz y 15 MHz y soporta mejor vibración y movimiento.
• Lámina + trenza: buena salida cuando hay ruido mixto.
• Contra acoplamiento capacitivo: el blindaje sí ayuda.
• Contra acoplamiento inductivo: ayuda poco; manda la separación física y el cruce a 90°.
• Contra ruido de modo común: pesa mucho la tierra y la terminación de 360°.
• Si el blindaje queda flotante, con pigtails largos o mal aterrizado, puede actuar como antena.

Ojo con esto: si tienes cables de señal cerca de potencia sobre 20 A, el blindaje por sí solo no basta. En ese caso, yo priorizaría distancia, pares trenzados y canalización metálica.

Comparación rápida

Tipo de blindaje	Dónde rinde más	Punto débil	Uso típico
Lámina	Ruido de alta frecuencia	Mala tolerancia a flexión	Instalaciones estáticas, datos
Trenza	Ruido industrial variable	Menor cierre frente a alta frecuencia	Ambientes con vibración, VFD
Lámina + trenza	Ruido mixto	Más costo y peso	Control, instrumentación, Ethernet industrial

En simple: no basta con comprar un cable blindado. Yo revisaría frecuencia del ruido, tipo de interferencia, Zt, conexión a tierra y forma de instalación antes de dar por hecho que el problema EMC quedó resuelto.

Protecting Signal Lines Against Electromagnetic Interferences (EMI)

sbb-itb-f30cc9a

2. Tipos de blindaje vs interferencia radiada

La diferencia no está solo en tener blindaje, sino en qué tipo de blindaje usa el cable y frente a qué clase de ruido tiene que trabajar. Los tres formatos más comunes – lámina (foil), trenza (braid) y la mezcla de ambos – se comportan de forma distinta. Y eso pesa mucho cuando aparecen acoplamientos capacitivos, inductivos o ruido de modo común.

2.1 Blindaje de lámina vs ruido de alta frecuencia

El blindaje de lámina usa una capa delgada de aluminio laminado sobre poliéster, con cobertura continua del 100%. Esa cobertura completa le da muy buen desempeño frente a RFI de alta frecuencia, sobre todo por encima de 15 MHz.

Su punto débil va por otro lado. Tolera mal las flexiones repetidas y no se termina directo en el conector, así que necesita un hilo de drenaje para la puesta a tierra. Por eso calza mejor en instalaciones estáticas y en señales de alta velocidad, donde su cobertura continua marca diferencia.

2.2 Blindaje de trenza vs ruido industrial variable

La trenza de cobre entretejida entrega una cobertura de 40% a 95%, según la densidad del tejido. No cubre todo como la lámina, pero compensa con más resistencia mecánica y mejor aguante frente a vibración y movimiento.

Además, la trenza trabaja mejor entre 1 kHz y 15 MHz, justo donde suelen aparecer motores y VFD. Otro punto fuerte es que permite una terminación de 360° directo al conector, lo que baja la impedancia de la conexión a tierra. Eso sí, esos pequeños espacios en la malla pueden dejar pasar perturbaciones de alta frecuencia.

2.3 Blindaje combinado (lámina y trenza) vs entornos de ruido mixto

Cuando en una planta conviven VFD, motores y comunicaciones industriales, el blindaje combinado suele responder mejor. La lámina ayuda a bloquear RFI de alta frecuencia, mientras la trenza suma resistencia mecánica y una conexión a tierra de baja impedancia.

Claro, no sale gratis. El cable suele costar más y también puede ser más pesado. Aun así, en circuitos de control crítico, instrumentación y Ethernet industrial, ese costo extra suele tener sentido. No porque este formato gane en todos los casos, sino porque se adapta mejor a escenarios con ruido mixto.

Dicho simple: el material importa, pero no hace todo el trabajo. La terminación y el tendido son los que terminan mostrando cuánto de ese blindaje funciona de verdad.

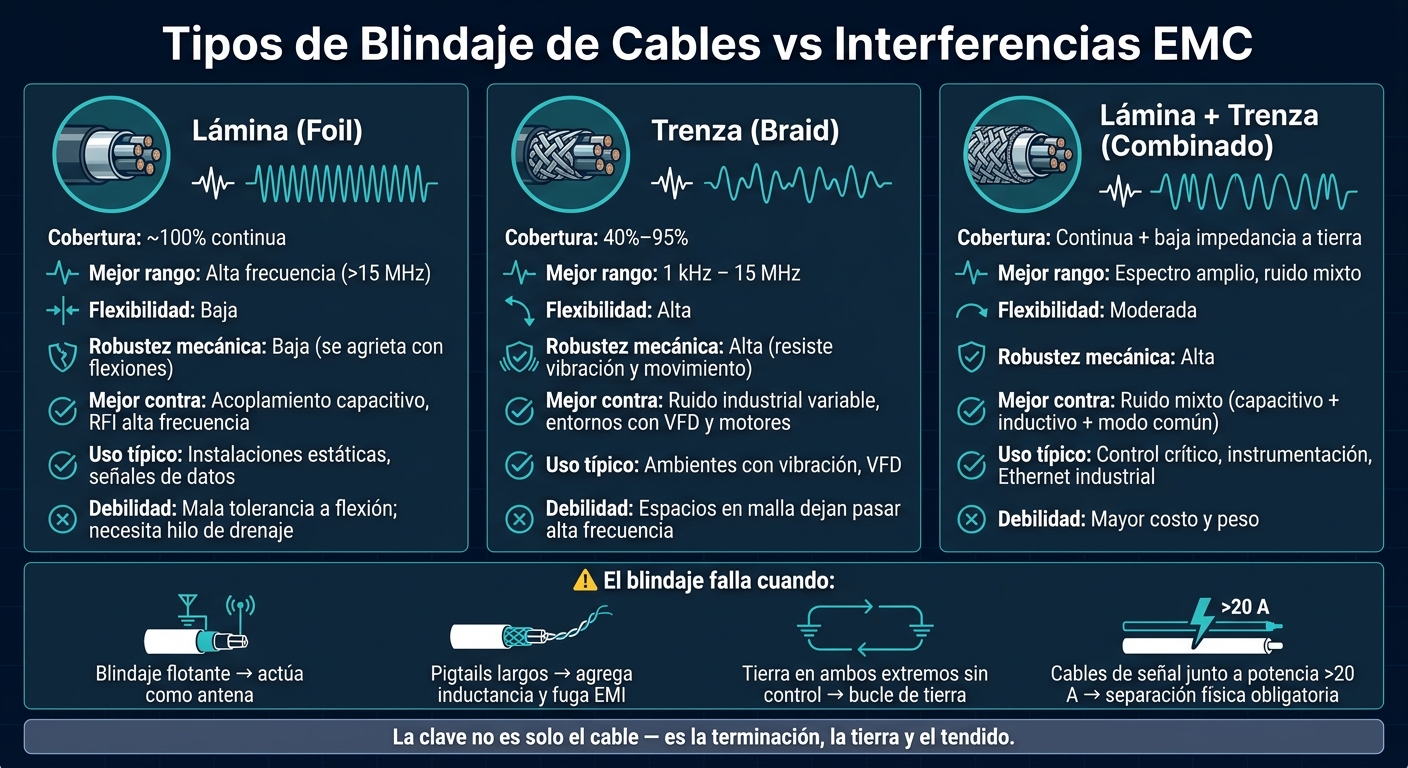

La tabla resume las diferencias más importantes:

Tipo de blindaje	Cobertura	Mejor rango de frecuencia	Flexibilidad	Robustez mecánica
Lámina (foil)	~100% continua	Alta frecuencia, sobre 15 MHz	Baja	Baja; se agrieta con flexiones repetidas
Trenza (braid)	40%–95%	1 kHz–15 MHz	Alta	Alta; resiste vibración y movimiento
Lámina y trenza	Cobertura continua + baja impedancia a tierra	Espectro amplio, ruido mixto	Moderada	Alta

3. Blindaje vs acoplamiento capacitivo, inductivo y de modo común

Con el tipo de blindaje ya definido, el límite de verdad aparece cuando miras cómo entra la interferencia. O sea: no basta con el material del cable. El mecanismo de ruido marca hasta dónde puede ayudar el blindaje.

3.1 Blindaje vs acoplamiento capacitivo

Frente al acoplamiento capacitivo, el blindaje suele andar muy bien. Funciona como una jaula de Faraday: intercepta los campos eléctricos de cables de potencia cercanos y los deriva a tierra antes de que alcancen la señal.

Acá hay un punto que pesa mucho: esa derivación a tierra debe tener baja impedancia. Si no, el blindaje pierde parte de su efecto. En terreno, lo habitual es conectarlo a tierra en un solo extremo para bajar la opción de que aparezcan bucles de tierra.

3.2 Blindaje vs acoplamiento inductivo

Con el ruido magnético de baja frecuencia, la historia cambia. En ese caso, el blindaje ayuda poco. La trenza responde mejor que la lámina, pero no sustituye la separación física ni el uso de pares trenzados.

Las medidas que de verdad hacen diferencia van por otro lado:

• Dejar más separación respecto de los cables de potencia
• Si un cable de datos debe cruzar conductores de potencia, hacerlo a 90°

Dicho simple: acá el blindaje acompaña, pero no salva por sí solo.

3.3 Blindaje vs ruido de modo común

El ruido de modo común aparece cuando hay diferencias de potencial entre tierras y afecta a ambos conductores por igual. Un blindaje con baja Zt y terminación de 360° ayuda a bajarlo. Pero hay una trampa bien común: si la puesta a tierra está mal hecha, o si el blindaje se conecta en ambos extremos sin control, se arma un bucle de tierra que puede meter justo el ruido que se quería sacar.

En este escenario, la instalación y la referencia de tierra pesan más que el material del blindaje.

La siguiente tabla resume cómo responde el blindaje frente a cada mecanismo de acoplamiento:

Tipo de interferencia	Cómo entra el ruido	Qué hace el blindaje	Limitaciones	Prácticas clave
Capacitiva	Campos eléctricos de cables de potencia cercanos	Desvía el ruido a tierra	Requiere baja impedancia a tierra	Tierra en un extremo; cobertura continua
Inductiva	Ruido magnético de baja frecuencia	La trenza atenúa parte del ruido	Poco eficaz por sí solo	Pares trenzados; separación física; cruce a 90°
Modo común	Diferencias de potencial entre tierras	Provee retorno de baja impedancia	Bucles de tierra anulan el beneficio	Terminación 360°; continuidad eléctrica en toda la malla

Al final, el resultado no depende solo del blindaje, sino de cómo se termina y cómo se instala.

4. Cómo afecta la calidad de instalación al rendimiento del blindaje

Ya vimos cómo responde el blindaje ante cada tipo de ruido. Ahora viene la parte que, en terreno, suele mover la aguja: la instalación.

Un blindaje puede verse muy bien en la ficha técnica y aun así rendir mal si queda mal terminado o mal puesto a tierra. En la práctica, la terminación y la puesta a tierra pesan tanto como el tipo de blindaje.

4.1 Errores de puesta a tierra y terminación que reducen el blindaje

Un blindaje flotante actúa como antena y puede amplificar EMI en vez de atenuarla. O sea, el problema no solo no desaparece: puede empeorar.

También pasa mucho con las colas de drenaje largas. Esas colas agregan inductancia y abren fuga de EMI en alta frecuencia. Por eso, cuando el tipo de blindaje lo permite, una terminación de 360° resuelve mejor ese problema.

Otro punto simple, pero clave: la terminación correcta exige baja resistencia entre blindaje y tierra. Si supera 1 Ω, conviene revisar el contacto con el chasis.

4.2 Tendido, separación y disposición de cables

Incluso con el blindaje bien terminado, una mala ruta de cableado puede echar abajo el resultado. Si corres cables de señal en la misma bandeja que conductores de potencia que superen los 20 A, vas a generar perturbaciones en las líneas de datos.

Por eso, la separación física sigue siendo la primera barrera contra el acoplamiento inductivo. Y si no queda otra que cruzarlos, el cruce debe hacerse a 90°.

También ayuda el tipo de canalización:

• Canalizaciones metálicas: aportan protección frente a EMI.
• Canalizaciones plásticas: no blindan EMI.

Con la instalación bajo control, la elección del cable pasa a definir el margen real de protección.

4.3 Criterios de selección de producto para proyectos industriales

La selección del cable debe hacerse según la señal, el nivel de ruido, el movimiento, la canalización y la tierra disponible.

Para proyectos industriales en Chile, Inducable ofrece cables de instrumentación, comunicación industrial y fibra óptica con blindaje individual por par o blindaje general.

5. Cuándo funciona el blindaje y cuándo no

5.1 Condiciones donde el blindaje rinde bien

Con el tipo de blindaje, la interferencia y la instalación ya definidos, el límite real es bastante claro: el blindaje rinde bien frente a ruido de alta frecuencia y en señales débiles.

Dicho más simple, ahí es donde más ayuda. Pero no basta con que el cable “tenga malla” o “venga blindado”. Funciona solo con terminación correcta y baja impedancia a tierra.

5.2 Condiciones donde el blindaje solo no alcanza

Cuando aparecen campos magnéticos de baja frecuencia generados por cables de potencia con corrientes cercanas o superiores a 20 A, la eficacia del blindaje baja mucho. En ese escenario, la separación física sigue siendo la medida que mejor resultado da.

También falla cuando la instalación está mal ejecutada. Por ejemplo:

• puesta a tierra en ambos extremos
• pigtails largos
• conectores degradados

Y hay otro punto que suele pasarse por alto: en entornos con armónicos severos o transitorios intensos, el blindaje por sí solo no da abasto. Ahí debe trabajar junto con pares trenzados y canalización metálica.

Con esas fallas fuera del camino, la selección del cable pasa a depender del entorno real.

5.3 Puntos clave para seleccionar y verificar el cable

Si la instalación está bien hecha, la decisión final depende del tipo de ruido y de la construcción del cable. La selección debe partir por el tipo de interferencia y por la Zt del cable.

La lógica es directa:

• Blindaje de lámina para ruido electrostático de alta frecuencia
• Trenza para interferencia magnética de baja frecuencia
• Combinación de ambos en entornos mixtos

En señales, la regla también cambia según el caso. Las señales analógicas requieren BI más BG; en las digitales, por lo general basta con BG. Mezclar señales analógicas y digitales en el mismo cable es un error que ningún blindaje puede corregir.

Para validar la selección, conviene usar la clasificación MICE (Mecánico, Ingreso, Climático, Electromagnético). Los niveles E2 y E3 exigen productos blindados de mayor especificación. Para proyectos industriales en Chile, Inducable cuenta con cables de instrumentación y comunicación industrial con configuraciones de blindaje individual y general, adaptados a distintos niveles de exigencia EMC.

FAQs

¿Cómo sé qué ruido me está afectando?

Puedes sospechar que hay interferencias cuando aparecen lecturas corruptas, fluctuaciones de voltaje, pérdida de paquetes o mediciones que cambian por culpa de maquinaria cercana.

Si el problema viene de líneas eléctricas o de la iluminación, por lo general se trata de ruido electrostático. Si lo provocan motores, variadores o fuentes conmutadas, normalmente es EMI. Y ojo: no siempre es un tema de blindaje. A veces la causa está en una mala puesta a tierra o en bucles de masa.

¿Conviene aterrizar el blindaje en uno o ambos extremos?

Depende del tipo de señal y del nivel de interferencia. Conectar la puesta a tierra en un solo extremo puede ayudar a evitar bucles de tierra, que suelen meter ruido en la señal.

Conectar la tierra en ambos extremos, en cambio, suele recomendarse por seguridad. ¿La razón? Mantiene baja la tensión inducida a lo largo del cable y ayuda a proteger el aislante frente a sobretensiones.

Para que esto funcione bien – sobre todo a altas frecuencias – la conexión tiene que ser uniforme en 360° y evitar coletas o pigtails largos.

¿Qué cable elegir cerca de motores o VFD?

Cerca de motores o variadores de frecuencia (VFD), conviene usar cables blindados con par trenzado para bajar la interferencia electromagnética. Lo ideal es un blindaje combinado: malla de cobre más cinta de aluminio/poliéster.

Entre el VFD y el motor, deben usarse cables con apantallamiento simétrico. Además, hay dos puntos que no se pueden pasar por alto: una puesta a tierra de 360° en ambos extremos y la separación entre los cables de control y los cables de alimentación.
