Beneficios de los Cables Blindados en Automatización
Jun
Si hay VFD, motores o tendidos largos, yo no miraría el cable blindado como un “extra”: lo vería como una forma directa de bajar ruido, errores y paradas.
En simple, este tema se resume así:
- El blindaje ayuda a mantener limpia la señal en lazos 4–20 mA, RTD, termocuplas y redes como RS-485 o Profibus.
- No todos los blindajes sirven para lo mismo: lámina, malla y combinado responden distinto según la frecuencia del ruido y el movimiento del cable.
- La instalación pesa tanto como el cable: puesta a tierra, conectores, prensaestopas y separación física frente a potencia cambian el resultado.
- En señales analógicas, yo priorizaría blindaje individual por par + blindaje general (BI+BG) cuando hay alto ruido.
- En VFD, suele tener más sentido lámina + malla y conexión del blindaje en ambos extremos.
- En instrumentación, lo usual es aterrizar el blindaje en un solo extremo para evitar problemas de tierra.
- La cubierta también importa: PVC, PE, XLPE, LSZH y, en faenas duras, armadura de acero para golpes, UV y roedores.
- En Chile, esto pega fuerte en minería, energía, puertos y celulosa, donde una falla intermitente puede costar mucho más que la diferencia de precio del cable.
Lo central: el cable blindado no arregla una mala instalación, pero sí puede bajar lecturas erráticas, corrupción de datos, retrabajo y horas de diagnóstico cuando se elige y termina bien.
| Punto | Qué conviene mirar |
|---|---|
| Señal analógica | BI+BG y puesta a tierra en un extremo |
| Red industrial | Blindaje general bien terminado |
| Zona con VFD | Blindaje combinado y buena separación de potencia |
| Alta vibración | Malla por su mejor aguante mecánico |
| Faena dura | Cubierta según polvo, humedad, químicos, UV y roedores |
Yo leería este tema con una idea clara: el blindaje no solo trata de EMI; trata de evitar fallas caras en planta.
3M Industrial Cable Solutions for Automation & Robotics | Heilind Electronics
sbb-itb-f30cc9a
Cómo el blindaje reduce la interferencia y protege la integridad de la señal
El blindaje rodea los conductores, intercepta campos electromagnéticos y desvía el ruido a tierra. Su eficacia se expresa en decibeles (dB): mientras más alto el valor, mejor bloquea el ruido. Pero acá hay un punto clave: no basta con tener blindaje. La terminación importa tanto como la pantalla misma. Si queda mal terminada, puede generar bucles de tierra y meter más ruido del que debería frenar.
Lámina, malla y blindaje combinado: diferencias prácticas
No todos los blindajes trabajan igual. La elección entre lámina, malla o una mezcla de ambas depende del tipo de ruido presente y del esfuerzo mecánico que tendrá el cable.
| Tipo de blindaje | Cobertura | Desempeño EMI/RFI | Aplicación recomendada |
|---|---|---|---|
| Lámina (foil) | 100% | Muy bueno para ruido de alta frecuencia; más débil frente a ruido magnético de baja frecuencia | Señales analógicas, instrumentación, tendidos fijos |
| Malla (braid) | 65–98% | Mejor para ruido de baja frecuencia y campos magnéticos; más resistencia mecánica | Robótica y equipos con vibración |
| Combinado (lámina + malla) | 100% | Protección amplia frente a ruido de distinta frecuencia | VFD y plantas de alto ruido |
| Espiral (serve) | Hasta 95% | Bueno para baja frecuencia; más limitado en alta frecuencia | Aplicaciones que piden máxima flexibilidad |
En zonas críticas, como cerca de un variador de frecuencia, la mezcla de lámina + malla suele ser la opción más sólida. Tiene sentido: una capa cubre muy bien ciertas frecuencias y la otra ayuda donde la primera flaquea.
Efectos observables en señales analógicas y digitales
Las señales analógicas – como lazos 4–20 mA y termocuplas – son las que más sufren con el ruido electrostático y la diafonía entre pares. Si no hay blindaje individual por par, la señal de un canal puede meterse en la del lado. Y eso no queda solo en el papel: termina afectando los lazos de control y la estabilidad de las lecturas de instrumentación. Por eso, en cables multipares con señales analógicas, se recomienda blindaje individual más blindaje general (BI+BG).
En comunicaciones de planta como RS-485, Profibus o Fieldbus, el problema se ve de otra forma. En ambientes industriales con mucho ruido, el blindaje ayuda a evitar corrupción de datos y errores de comunicación. En muchos protocolos digitales industriales, un blindaje general bien aterrizado suele ser suficiente. En la práctica, eso se nota en menos errores intermitentes, menos tiempo perdido buscando fallas y menos retrabajo en diagnóstico.
Ese efecto después se refleja en menos fallas y en una mayor disponibilidad del sistema.
Beneficios a nivel de planta: confiabilidad, disponibilidad y automatización más segura
Más allá de la integridad de la señal, el efecto se nota en el día a día de la planta. Cuando baja el ruido eléctrico, también bajan las fallas, los tiempos de diagnóstico y las detenciones que nadie quiere tener. Eso termina empujando la disponibilidad hacia arriba.
Menor tasa de fallas en lazos de control y comunicación
El blindaje desvía la interferencia a tierra y ayuda a estabilizar las lecturas. En una operación continua, esa estabilidad no es un detalle: se traduce de forma directa en más disponibilidad del sistema.
Menos paradas no planificadas y menor esfuerzo de mantención
Cada falla por ruido puede costar más que la diferencia entre un cable común y uno blindado.
Y ese golpe no se da igual en todos los casos. Depende mucho del circuito y del ambiente de la planta:
| Escenario | Cable sin blindaje | Cable blindado | Impacto en mantención |
|---|---|---|---|
| Cerca de VFDs o motores | Lecturas oscilantes, paradas innecesarias en PLC | Señal estable, ruido derivado a tierra | Menos horas de diagnóstico y menos paradas no planificadas |
| Tendidos largos de instrumentación | Tensiones parásitas y diafonía entre pares | Menos diafonía y menos retrabajo | Menor retrabajo y ajuste de lazos de control |
| Redes industriales | Corrupción de datos y reintentos frecuentes de protocolo | Transmisión estable y menor tasa de errores | Diagnóstico más rápido y mayor disponibilidad de red |
| Zonas de alta vibración | Fallas intermitentes por fatiga mecánica | La malla mantiene el contacto pese a la vibración | Mayor vida útil del cable y menos reemplazos |
Durabilidad en entornos industriales exigentes
A la estabilidad eléctrica se suma la resistencia mecánica del cable.
En Chile, el problema no es solo el ruido eléctrico. El entorno también le pega duro a la vida útil del cable. Según la industria, el cable puede quedar expuesto a polvo con humedad, abrasión mecánica y agentes químicos. Y en faenas mineras o instalaciones al aire libre, se agregan otros dos clásicos: radiación UV y roedores.
Por eso, en uso industrial son comunes cubiertas como PVC, PE, XLPE y LSZH, de baja emisión de humo y sin halógenos, según el ambiente de trabajo. En minería o petroquímica, además, puede sumarse armadura de acero galvanizado para resistir impactos mecánicos y roedores, con protección mecánica superior al 90%.
En simple: el blindaje por sí solo no hace toda la pega. La cubierta exterior también tiene que estar a la altura para sostener la vida útil del cable.
Dónde el blindaje marca más la diferencia según la aplicación
El blindaje se nota más cuando la señal llega débil o cuando el ruido del entorno se mete en el camino. Bajo esa lógica, hay tres tipos de instalación donde su impacto se ve de inmediato.
Circuitos de instrumentación y control analógico
En lazos 4-20 mA, RTD y termocuplas, el blindaje ayuda a evitar lecturas erráticas. Y acá no hablamos de una mejora menor. Un caso documentado lo muestra con total claridad: en una planta de alimentos, el uso de cables sin blindaje en sensores de temperatura de un túnel de pasteurización generó un error de compensación de temperatura, lo que produjo producto fuera de especificación. El problema se resolvió al cambiar el cableado por cables de instrumentación blindados.
Cuando se usan cables multipares con señales analógicas, la práctica recomendada es combinar blindaje individual por par con blindaje general (BI+BG). Esa configuración ayuda a bajar la interferencia entre pares y, al mismo tiempo, a frenar el ruido externo.
En redes, en cambio, la meta ya no es estabilizar mediciones, sino evitar fallas en la comunicación.
Redes de comunicación industrial y fieldbus
En redes RS-485, Profibus o Foundation Fieldbus, el blindaje ayuda a reducir errores de datos y cortes de comunicación. Dicho simple: no se trata solo de “que pase la señal”, sino de que pase limpia.
La norma ANSI/TIA/EIA 1005 divide los entornos industriales en tres niveles de severidad. En los niveles E2 y E3, exige productos apantallados como FTP o S/FTP. Y en redes Ethernet industriales de alta velocidad, el blindaje de lámina con cobertura del 100% funciona muy bien frente a interferencia de alta frecuencia.
En zonas con VFD, la historia cambia otra vez. Ahí el blindaje importa mucho, pero no trabaja solo.
Entornos con variadores de frecuencia (VFD) y motores
Cerca de VFD y motores, el blindaje combinado suele ser la opción más firme. La mezcla de lámina y malla entrega cobertura del 100% frente al ruido de conmutación y la EMI. Además, la malla – con cobertura típica entre el 70% y el 95% – suma resistencia mecánica y mejor defensa frente a interferencia de baja frecuencia.
Ahora bien, hay un punto que no se puede pasar por alto: la separación física del tendido sigue siendo indispensable. Si los cables de potencia del VFD van junto a los cables de señal, el blindaje pierde eficacia. En otras palabras, un buen cable ayuda, pero una mala instalación puede echarlo abajo.
Criterios de selección e instalación

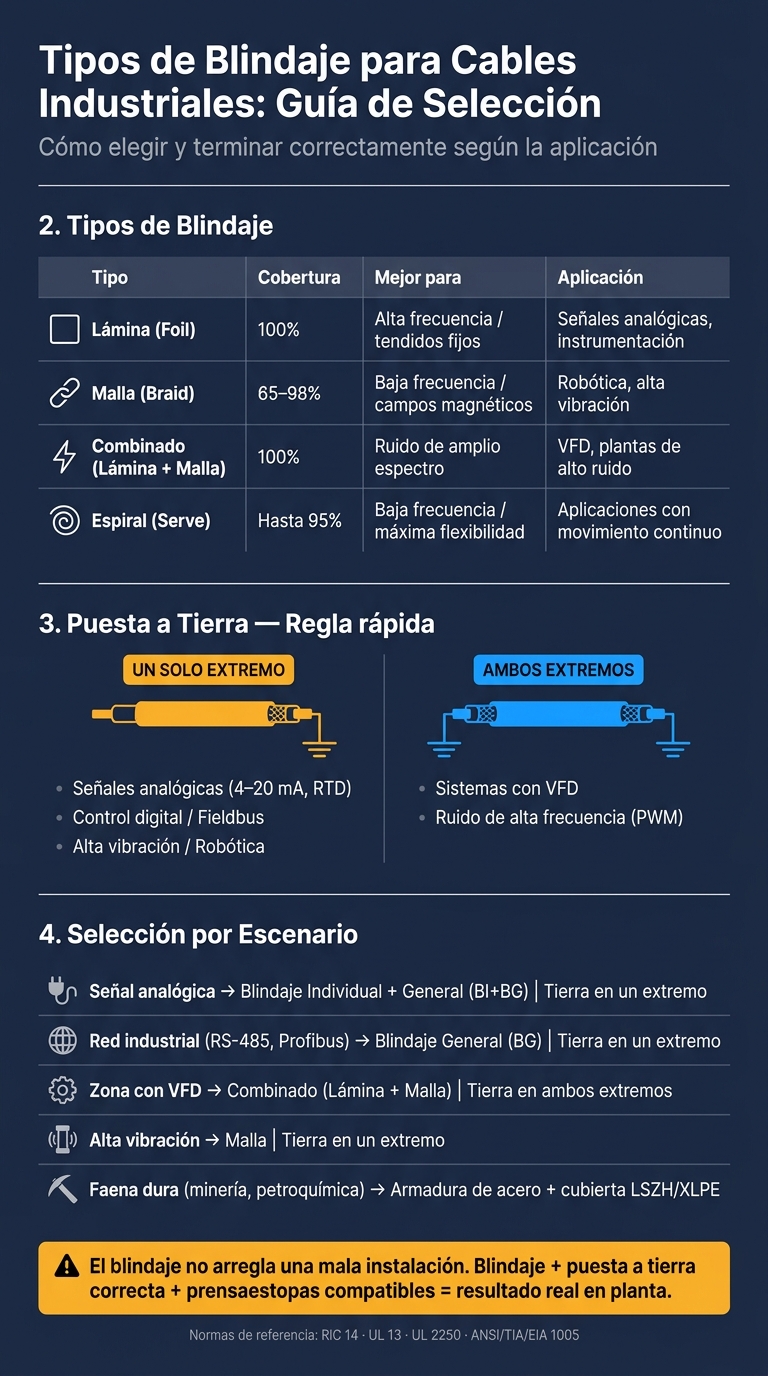

Tipos de Blindaje para Cables Industriales: Guía de Selección
Con los beneficios ya claros, ahora toca la parte que de verdad mueve la aguja: elegir bien el cable y terminarlo bien.
Cómo elegir el cable blindado correcto
La elección parte por dos cosas: el tipo de señal y el ruido del entorno. Si trabajas con señales analógicas, como 4–20 mA o RTD, conviene usar BI+BG. En señales digitales, en muchos casos basta con un blindaje general (BG).
También hay factores que no se pueden dejar fuera. Por ejemplo:
- la sección del conductor
- la temperatura de servicio en °C
- si el cable quedará expuesto a intemperie, radiación UV, productos químicos o impacto mecánico
En faenas como minería o petroquímica, suele convenir sumar armadura de alambre de acero galvanizado sobre el blindaje. Eso ayuda frente a roedores y golpes.
Ahora bien, elegir el blindaje correcto no basta por sí solo. Si la terminación no mantiene la continuidad EMC, buena parte de ese trabajo se pierde.
Puesta a tierra y terminaciones que preservan el desempeño EMC
En instrumentación, el blindaje se conecta a tierra en un solo extremo, por lo general en el tablero de control. En cambio, en sistemas con VFD, se conecta en ambos extremos para disipar el ruido de alta frecuencia que genera la conmutación PWM.
La regla cambia según el sistema:
| Tipo de sistema | Nivel de interferencia | Blindaje recomendado | Puesta a tierra |
|---|---|---|---|
| Analógico (4–20 mA, RTD) | Alto (motores, VFD) | Individual + general (BI+BG) | Un extremo (tablero de control) |
| Control digital / fieldbus | Medio | Blindaje general (BG) | Un extremo |
| Potencia / VFD | Muy alto | Combinado (lámina + malla) | Ambos extremos |
| Alta vibración / robótica | Alto | Malla | Un extremo |
Hay otro detalle que a veces se pasa por alto, y después trae problemas: los prensaestopas y conectores. Tienen que ser compatibles con el diámetro exterior del cable y con su tipo de blindaje. Si la terminación no mantiene continuidad eléctrica, el blindaje pierde gran parte de su efecto.
Dicho de forma simple: en planta, el resultado no depende solo del cable. Depende de cómo calzan entre sí blindaje, puesta a tierra y terminación.
Puntos clave para proyectos de automatización en Chile
En proyectos en Chile, el RIC 14 sirve como referencia normativa para automatización y eficiencia energética, junto con UL 13 y UL 2250, según corresponda.
FAQs
¿Cuándo conviene usar cable blindado?
Conviene usar cable blindado cuando el sistema de automatización trabaja en entornos con ruido eléctrico. Pasa mucho cerca de motores, variadores de frecuencia, líneas de alta tensión o equipos de soldadura, donde la interferencia puede meterse en la señal y generar problemas difíciles de detectar.
También toma especial importancia cuando la precisión de la señal no admite margen de error. Esto se ve sobre todo en señales analógicas como 4–20 mA, termopares y RTD, o en instalaciones donde hay que lidiar con interferencia EMI o RFI. En esos casos, el blindaje ayuda a evitar paros, datos corruptos y fallas de control.
¿Qué blindaje me sirve más: lámina, malla o combinado?
Depende de cuánto ruido hay y de la frecuencia de la señal. La lámina suele rendir mejor frente a interferencias de alta frecuencia. Además, pesa poco y suele costar menos, aunque tiene menos flexibilidad.
La malla trenzada, en cambio, aguanta mejor el uso, se dobla con más facilidad y responde mejor ante interferencias de baja frecuencia.
En automatización industrial, sobre todo cuando hay alta exposición a interferencias, el blindaje combinado suele ser la mejor alternativa. ¿La razón? Junta ambas tecnologías para dar la mayor protección posible.
¿Cómo aterrizar el blindaje sin meter ruido?
La regla clave es conectar el blindaje a tierra en un solo extremo. En la mayoría de los casos, eso se hace en el panel de control o en el lado del instrumento.
Si lo conectas en ambos extremos, puedes generar un bucle de tierra. ¿El resultado? Más interferencias y una señal menos limpia.
También conviene usar un barramento de tierra dedicado y accesible. Eso ayuda a lograr una terminación correcta y estable, sin inventos raros al momento de cablear.
