Guía completa de cableado para transformadores

Si el cableado está mal elegido, mal separado o mal terminado, el transformador falla antes de tiempo. Yo lo resumiría así: para que una instalación quede bien, tengo que definir el tipo de cable, calcular sección y aislación, separar potencia de control, asegurar la tierra y probar todo antes de energizar.

En esta guía, yo reviso lo que de verdad mueve el trabajo en terreno en Chile:

• Potencia MT y BT: qué cable usar según tensión, corriente y cortocircuito.
• Control, instrumentación y comunicaciones: cuándo usar pares apantallados, Ethernet industrial o fibra óptica.
• Trazado y montaje: bandejas, ductos, zanjas y radios de curvatura.
• Puesta a tierra y sellado: conexión directa al punto indicado del equipo, uniones equipotenciales y cuidado contra humedad, polvo y aceite.
• Pruebas antes de energizar: Megger, continuidad, secuencia de fases, TTR y resistencia de devanados.
• Mantención: inspección visual, termografía cada 3 meses y revisión de torque al menos 1 vez al año.

Hay datos que no conviene pasar por alto:

• En MT, una sección de 150 mm² Al XLPE suele soportar hasta 14,10 kA por 1 s.
• XLPE y HEPR trabajan a 90 °C en servicio continuo; PVC queda en 70 °C.
• La resistencia de puesta a tierra se suele exigir bajo 5 Ω.
• Tras el montaje, conviene energizar en vacío entre 4 y 8 horas y mirar temperatura, ruido y alarmas.

Si trabajo en Chile, además tengo que mirar el lugar. Altitud sobre 1.000 msnm, salinidad costera y exigencia sísmica cambian el tendido, la fijación y hasta la capacidad del cable. El punto no es solo conectar: es dejar un sistema seguro, ordenado y fácil de mantener.

Como vista rápida, yo lo dejaría así:

Área	Qué debo revisar primero	Dato útil
Potencia MT	Tensión, aislación y cortocircuito	12/20 kV o 18/30 kV según red
Potencia BT	Corriente, método de instalación y temperatura	0,6/1 kV en RZ1-K o XZ1
Control e instrumentos	Interferencia y tipo de señal	Pares trenzados apantallados
Comunicaciones	Distancia y ruido eléctrico	Fibra si hay alta EMI
Tierra	Punto de conexión y continuidad	Objetivo: < 5 Ω
Puesta en servicio	Pruebas y registro base	Megger, TTR, fases y termografía

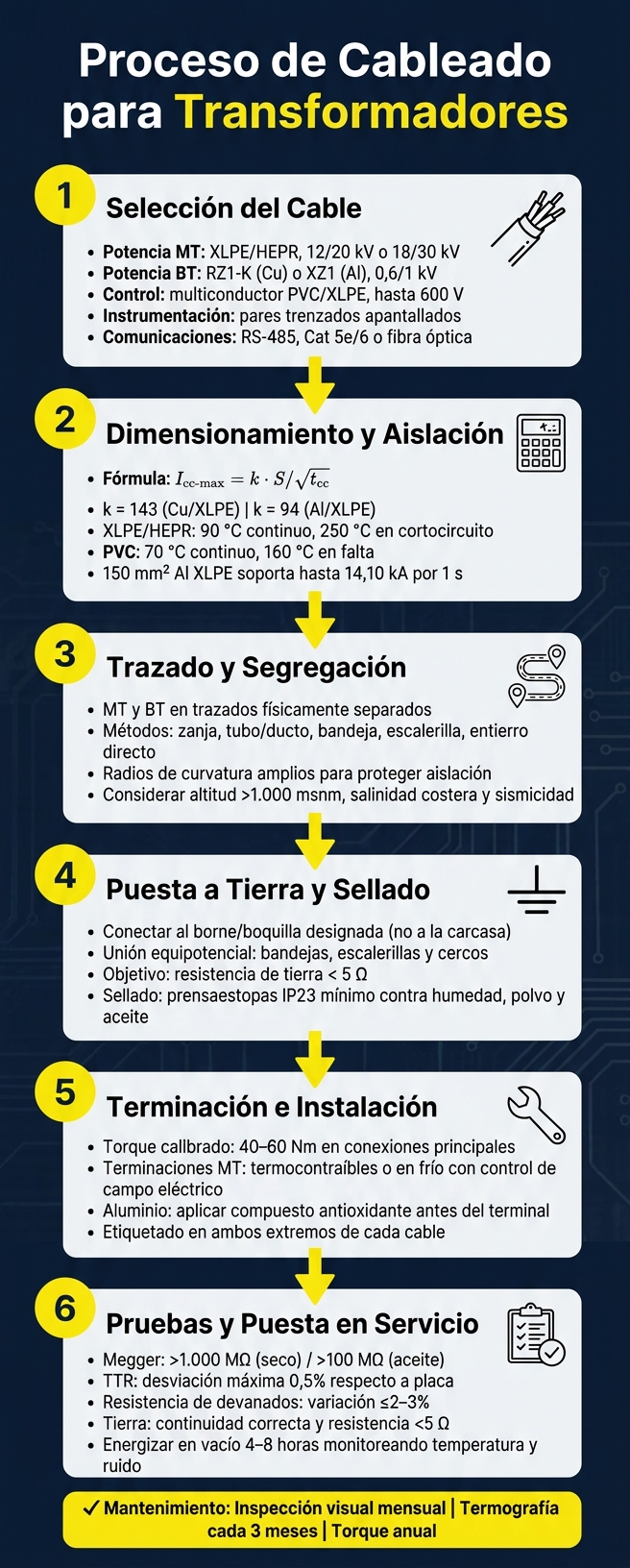

En simple: yo parto por la función de cada cable, sigo con el cálculo, después ordeno la ruta, termino con buen torque y cierro con pruebas. Ese es el camino para que el transformador dure 20 o 40 años, y no dé problemas al poco tiempo.

Como instalar y conectar transformador trifasico de 45 KVA,Delta/Estrella 480/208-120 V. Video #80

sbb-itb-f30cc9a

Tipos de cable y criterios técnicos para conexiones de transformadores

Con el entorno ya definido, ahora toca elegir el cable según cuatro cosas: tensión, interferencia, flexibilidad y exigencia térmica. No todos cumplen el mismo papel. Un circuito de potencia no pide lo mismo que uno de control, instrumentación o comunicaciones.

Cables de potencia, control, instrumentación y comunicaciones

En MT, estos cables son el enlace principal del transformador. Los más usados son RHZ1-2OL y HEPRZ1, con conductores de aluminio o cobre y aislación XLPE o HEPR. El nivel de aislación habitual es 12/20 kV para redes de 20 kV y 18/30 kV para redes de 30 kV. En BT, los más comunes son XZ1 para aluminio y RZ1-K para cobre flexible, ambos con tensión nominal de 0,6/1 kV.

El cableado de control opera a 600 V y lleva señales de relés de protección, alarmas y mandos de ventiladores. Por lo general, se usa cable multiconductor de cobre con aislación PVC o XLPE. El cableado de instrumentación, en cambio, trabaja a baja tensión y pide pares trenzados apantallados. ¿La razón? Evitar que las señales de sensores de temperatura, presión o nivel de aceite se contaminen con interferencias electromagnéticas.

En comunicaciones, la elección cambia según el ambiente. RS-485 sigue vigente para RTUs heredadas. Ethernet industrial, en formato Cat 5e o Cat 6, se usa con IEDs modernos. Y cuando la subestación tiene alta interferencia electromagnética, la fibra óptica – monomodo o multimodo – pasa a ser la opción más segura para integrar SCADA. En Chile, Inducable dispone de cables de instrumentación, comunicaciones industriales y fibra óptica para este tipo de montaje.

Definida la función de cada cable, el siguiente paso es dimensionar la sección y coordinar la aislación.

Dimensionamiento y coordinación de aislación

El dimensionamiento parte por dos datos: la corriente nominal y la capacidad de cortocircuito. En baja tensión, la ampacidad debe quedar por encima de la corriente nominal. En MT, en muchos casos el cortocircuito termina fijando la sección mínima. La fórmula de referencia es:

I_cc-max = k · S / √t_cc

Donde k vale 143 para cobre/XLPE y 94 para aluminio/XLPE, S es la sección en mm² y t_cc es la duración de la falta en segundos. Dicho simple: para una misma sección, el cobre aguanta más estrés térmico que el aluminio.

En bandejas o al aire libre, la disipación de calor mejora, y con eso también la ampacidad en puentes de BT. En instalaciones sobre 1.000 msnm, hay que aplicar factores de corrección por temperatura ambiente, agrupamiento y altitud. Si la temperatura exterior supera los 30 °C de forma sostenida, la ampacidad debe bajar o, si se prefiere, se puede subir la sección del cable. En MT, cuando no se tienen datos de cortocircuito del distribuidor, una sección de 150 mm² en aluminio XLPE suele cubrir la mayoría de los casos estándar, ya que soporta hasta 14,10 kA durante 1 segundo.

Respecto de la aislación, tanto XLPE como EPR/HEPR admiten 90 °C en operación continua y 250 °C en cortocircuito, por lo que funcionan bien en puentes de potencia. El PVC queda limitado a 70 °C en servicio continuo y 160 °C en falta, así que se deja para circuitos de control y auxiliares. La EPR/HEPR además entrega más flexibilidad que el XLPE, algo que ayuda bastante cuando hay radios de curvatura ajustados o presencia de vibración.

Tabla comparativa de categorías de cable

La siguiente tabla resume la función de cada categoría y su uso típico.

Categoría	Tensión nominal	Conductor / aislación	Apantallamiento	Función principal	Ubicación típica
Potencia MT	12/20 kV – 18/30 kV	Al o Cu / XLPE o HEPR	Pantalla metálica	Enlace principal MT	Galerías subterráneas / pisos técnicos
Potencia BT	0,6/1 kV	Cu flexible (RZ1-K) o Al (XZ1) / XLPE	No apantallado	Puente secundario / auxiliares	Bandejas portacables
Instrumentación	300–600 V	Pares trenzados Cu / PE o PVC	Pantalla individual y global	Sensores de temperatura, presión y nivel de aceite	Ductos apantallados
Ethernet industrial	Baja tensión	4 pares / Cat 5e o Cat 6	UTP o FTP	Redes de control e IEDs modernos	Bandejas de datos dedicadas
Fibra óptica	N/A	Fibra monomodo o multimodo	No aplica	SCADA / monitoreo en alta interferencia	Bandejas separadas o ducto propio

Diseño y trazado de sistemas de cableado para transformadores

Selección de rutas, segregación y métodos de instalación

Una vez definidos los tipos de cable, toca decidir por dónde van a pasar. Y acá hay una regla simple: los circuitos de MT y BT deben ir segregados y no compartir el mismo recorrido físico. Conviene mantener ambos en trazados separados, con radios de curvatura amplios, buena accesibilidad y espacio para mantención. Si el radio de curvatura queda corto, la aislación sufre tensión mecánica y el conductor puede dañarse con el tiempo. También vale la pena dejar espacio para ampliaciones futuras; después, ese margen se agradece.

El entorno manda en la ruta y en la protección mecánica. En zonas costeras, hay que dar prioridad a la protección contra corrosión. En faenas mineras, el foco está en el polvo y otros contaminantes. Y en instalaciones sobre los 1.000 msnm, hay que considerar la baja de capacidad por altitud y la coordinación de aislación. Todo eso también influye en cómo se sella el ingreso de cables y en cómo se protege la boquilla del transformador.

Con la ruta ya definida, el paso que sigue es asegurar una tierra corta, directa y accesible.

Puesta a tierra, uniones equipotenciales e interfaces del transformador

La puesta a tierra debe conectarse al borne o a la boquilla designada del transformador, no a la carcasa. Además, hay que unir equipotencialmente bandejas, escalerillas y cercos perimetrales, para evitar diferencias de potencial que puedan volverse peligrosas.

Después de resolver la tierra, el punto más delicado pasa a ser el sellado de entrada y la protección contra humedad, polvo y aceite. Las prensaestopas y los sellos tienen que mantener el grado de protección mínimo exigido – IP23 en envolventes secas exteriores – e impedir el ingreso de agua, polvo o aceite.

Si se trata de unidades con aceite, conviene separar el trazado de las zonas de derrame y protegerlo con contención si cruza esas áreas. También hay que dejar libre el acceso a los radiadores de enfriamiento, al cambiador de tomas y a los dispositivos de protección. Un cable mal tendido no solo se ve desordenado: complica la mantención.

Tabla comparativa de métodos de trazado y protección

Método	Ventajas	Limitaciones	Protección mecánica	Control de EMI	Acceso para inspección	Uso frecuente en Chile
Zanja (trench)	Alta capacidad; escalable con relleno de gravilla para contención de aceite	Riesgo de acumulación de agua; requiere drenaje	Alta si va cubierta	Moderado según separación entre cables	Bueno con tapas removibles	Patios de subestaciones y plantas industriales
Tubo / ducto	Protección ambiental y contra humedad muy alta	Baja disipación de calor; requiere factores de reducción de ampacidad	Muy alta	Alta con tubo metálico	Difícil sin cámaras de registro	Pisos técnicos y puentes de MT
Bandeja portacables	Inspección y mantención simples; buena ventilación	Expuesta a polvo y contaminantes; requiere segregación estricta	Media	Baja salvo bandeja de fondo sólido	Muy bueno	Plantas industriales interiores y galerías
Escalerilla	Máxima ventilación para cables de alta potencia; liviana	Sin protección contra objetos caídos ni interferencia electromagnética entre niveles	Baja	Mínima	Bueno	Puentes de BT y bajadas verticales hacia tableros
Entierro directo	Menor costo de instalación; sin infraestructura visible	Difícil de inspeccionar o reparar; requiere compactación específica del suelo	Media, según el suelo	Moderada	Muy difícil	Distribución rural y alumbrado perimetral

Instalación, terminación, pruebas y puesta en servicio

Verificaciones previas y tendido de cables

Con la ruta ya definida, el trabajo en obra se enfoca en tres frentes: recepción, tendido y terminación.

Antes de tender un solo metro de cable, revisa bien todo lo que llegó a obra. Cada bobina debe pasar por una inspección visual para detectar golpes, cortes o daños por transporte. Después, confirma que las especificaciones del cable – sección y tensión nominal – coincidan con los planos del proyecto. Si algo no calza, este es el minuto para corregirlo, no después. Y si las bobinas o accesorios estuvieron guardados por un tiempo, conviene revisar sellos, empaques y que no haya humedad antes del montaje.

Una vez recibido el material, el tendido debe seguir una secuencia clara: inspección, instalación, etiquetado y cierre de terminaciones. Usa rodillos y lubricante para no pasar la tensión máxima de jalado indicada por el fabricante. También hay que evitar curvas muy cerradas y recorridos improvisados, porque pueden dañar la aislación. Etiqueta cada cable en ambos extremos antes de pasar a la terminación.

Terminaciones en circuitos de potencia y auxiliares

En MT/AT, usa terminaciones termocontraíbles o en frío con control de campo eléctrico para evitar descargas parciales.

Aprieta terminales de Cu o Al con llave dinamométrica calibrada: 40 a 60 Nm en conexiones principales. Si el torque queda bajo, pueden aparecer puntos calientes por resistencia de contacto. Si te pasas, puedes dañar la rosca. En aluminio, aplica compuesto antioxidante antes del montaje del terminal.

En control, datos y fibra óptica, haz la terminación en un ambiente limpio y con conectores compatibles. Suena básico, pero acá los detalles pesan mucho.

Lista de verificación para pruebas y puesta en servicio

Con las terminaciones listas, las pruebas confirman continuidad, aislación y polaridad antes de energizar. En simple: primero se prueba, después se energiza.

Prueba	Método	Criterio de aceptación
Resistencia de aislación	Megger	>1.000 MΩ (seco) / >100 MΩ (aceite)
Continuidad, polaridad y secuencia de fases	Verificación de continuidad y secuencia	Continuidad correcta; polaridad y secuencia coinciden con el sistema
Continuidad y resistencia de puesta a tierra	Verificación de puesta a tierra	Continuidad correcta; resistencia <5 Ω
Relación de transformación (TTR)	Ensayo TTR	Desviación máxima de 0,5% respecto a la placa
Resistencia de devanados	Ensayo de resistencia de devanados	Variación entre devanados ≤2–3%
Verificación funcional	Prueba funcional	Relés, alarmas, sensores y SCADA responden correctamente

Después de eso, energiza en vacío durante 4 a 8 horas y monitorea ruido y temperatura. Si aparece un chasquido o cualquier anomalía, desenergiza y revisa antes de aplicar carga. Ese registro sirve como línea base para el mantenimiento posterior.

Mantención, gestión del ciclo de vida y conclusión

Mantención preventiva y predictiva del cableado de transformadores

Una vez energizado el sistema, la confiabilidad depende del seguimiento periódico. La idea es simple: mirar, medir y corregir antes de la falla. Ese enfoque ayuda a extender la vida útil del cableado, las terminaciones y las conexiones.

Cada mes conviene revisar fugas de aceite en entradas de cable, corrosión, humedad y el estado de sellos y prensaestopas. Cada tres meses, una termografía infrarroja de las conexiones primarias y secundarias permite detectar puntos calientes antes de que generen daño. Si aparece una diferencia térmica entre fases, se requiere revisión inmediata. Una vez al año, hay que verificar el torque de los terminales principales para compensar el aflojamiento por vibración y ciclos térmicos.

En ambientes costeros o de gran altitud, no sirve usar los mismos plazos de un entorno normal. En esos casos, conviene acortar los intervalos de inspección a cada 6 a 12 meses, en vez de los 2 a 3 años estándar.

Modos de falla, criterios de reemplazo y planificación de mejoras

Los fallos del cableado casi siempre muestran sus primeras señales en las conexiones, la aislación y los sellos. Detectarlos a tiempo puede ser la diferencia entre una intervención programada y una parada de emergencia.

Modo de falla	Método de detección	Causa probable	Acción correctiva	Criterio de reemplazo
Envejecimiento de aislación	Megger / termografía	Sobrecarga térmica / Antigüedad	Reemplazo de terminaciones o del tramo afectado	Resistencia <100 MΩ o puntos calientes persistentes
Terminaciones deficientes	Termografía / Visual	Vibración / Torque insuficiente	Re-torque a especificación; en aluminio, aplica compuesto antioxidante	Roscas dañadas o puntos calientes persistentes
Ingreso de humedad	Inspección visual / prueba de continuidad	Falla de sellos en terminaciones, prensaestopas o cajas de conexión	Reemplazar empaques y sellos; revisar prensaestopas	Humedad visible en terminaciones o rigidez dieléctrica comprometida
Corrosión	Inspección visual	Humedad costera/industrial; conexiones de aluminio sin protección	Limpieza, aplicación de inhibidor y compuesto antioxidante en terminales de aluminio	Pérdida significativa de material o picaduras
Falla de continuidad del blindaje	Prueba de continuidad	Daño mecánico / Fatiga	Reparar la puesta a tierra del blindaje	Resistencia elevada en la puesta a tierra del blindaje

Un punto caliente persistente en una terminación exige parada e inspección inmediata.

Resumen de decisiones clave

Con estas rutinas, el cableado deja de ser un punto ciego y pasa a ser un activo que se puede seguir de cerca. Al final, que un sistema de cableado dure 20 o 40 años depende de cuatro decisiones tomadas desde el principio:

• Definir bien la función eléctrica de cada cable: potencia, control, instrumentación o comunicaciones. Cada grupo pide criterios de selección distintos.
• Elegir el cable según el ambiente: XLPE o HEPR para alta tensión, RZ1-K en cobre para baja tensión interior y XZ1 en aluminio para tramos de utilidad.
• Separar y poner a tierra los circuitos con criterio: mantener una puesta a tierra bajo 5 Ω.
• Instalar con control de torque y comprobar el desempeño: respetar las especificaciones del fabricante y hacer Megger y termografía de forma periódica.

El cableado falla como sistema y se mantiene como sistema.

FAQs

¿Cuándo conviene usar XLPE y cuándo HEPR?

Depende, sobre todo, de las especificaciones de la empresa distribuidora y del tipo de instalación. Ambos son aislamientos estándar en media tensión.

XLPE sobresale por su capacidad para trabajar a altas temperaturas, por eso se usa con frecuencia en cables unipolares para puentes de conexión. HEPR, en cambio, suele aparecer en tipologías ya estandarizadas por distintas redes de distribución eléctrica.

¿Qué pasa si no separo potencia y control?

No separar los circuitos de potencia y control es un error grave en la instalación de transformadores. Parece un detalle menor, pero no lo es.

Cuando ambos circuitos van juntos, pueden aparecer interferencias electromagnéticas que alteran el funcionamiento de los equipos de control. Y ahí empiezan los problemas: señales erráticas, fallas de operación y un sistema que deja de responder como debería.

Además, esta mala práctica aumenta el riesgo de cortocircuitos, sobrecalentamiento y daños serios tanto en el transformador como en los componentes eléctricos conectados al sistema.

¿Cada cuánto revisar el cableado del transformador?

No hay una frecuencia fija para todos los casos. La revisión se tiene que definir dentro de un programa de mantenimiento, según la criticidad del equipo, su historial de operación y las condiciones de servicio, sobre todo cuando trabaja en entornos exigentes.

Además, conviene hacer inspecciones visuales y técnicas de forma periódica para detectar a tiempo anomalías como puntos calientes, ruidos extraños o fugas de aceite.
