Checklist: Especificaciones Técnicas de Cables Eléctricos

Elegir el cable eléctrico adecuado es clave para garantizar la seguridad y el buen funcionamiento de instalaciones eléctricas, especialmente en entornos industriales. Los errores en esta etapa pueden derivar en sobrecalentamientos, cortocircuitos e incendios. Para evitar problemas, es fundamental evaluar aspectos técnicos como:

• Clasificación por tensión: Baja, media o alta tensión según la aplicación.
• Material del conductor: Cobre para alta conductividad o aluminio para proyectos más económicos.
• Aislamiento y cubierta: Materiales como XLPE o PVC, según las condiciones ambientales.
• Temperatura máxima: Define la capacidad de corriente sin riesgos.
• Certificaciones y marcado: Cumplir con normas IEC y requisitos de la SEC en Chile.

Además, verificar el estado físico del cable, realizar pruebas eléctricas y revisar la documentación técnica son pasos esenciales antes de la instalación. Esto asegura calidad, previene fallas y prolonga la vida útil de la instalación eléctrica.

Calibre y corriente de conductores eléctricos

sbb-itb-f30cc9a

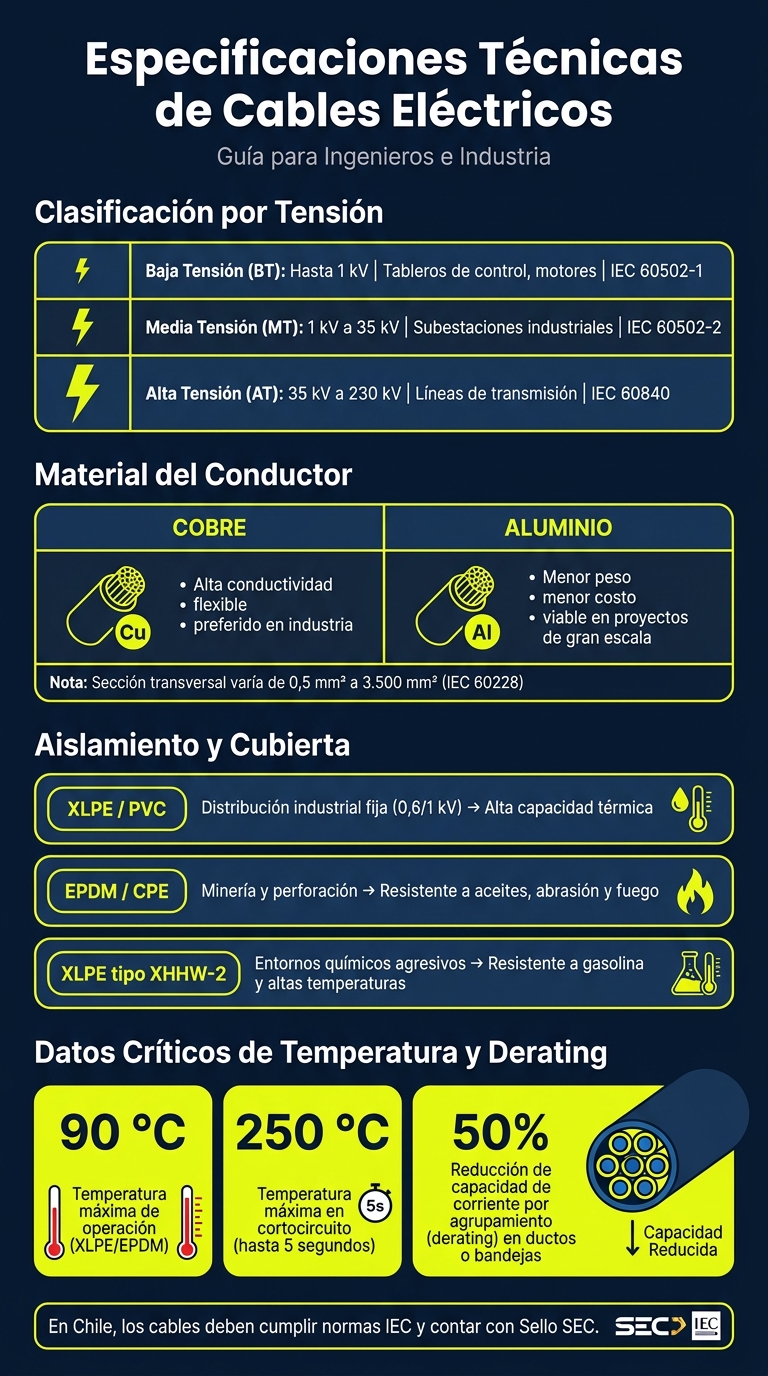

Especificaciones Técnicas Clave de los Cables Eléctricos

Elegir el cable eléctrico adecuado implica considerar aspectos como la tensión, el material del conductor, el aislamiento, la temperatura y las certificaciones. Estos factores funcionan como un sistema interdependiente que asegura un desempeño confiable.

Clasificación por Tensión y Clase de Aplicación

El primer paso es determinar el nivel de tensión del sistema. Los cables se dividen en tres categorías principales: Baja Tensión (BT), Media Tensión (MT) y Alta Tensión (AT). Cada una tiene características específicas en cuanto a materiales y construcción.

Clasificación	Rango de Tensión	Aplicaciones Típicas	Norma de Referencia
Baja Tensión (BT)	Hasta 1 kV	Tableros de control, motores, automatización	IEC 60502-1
Media Tensión (MT)	1 kV a 35 kV	Subestaciones industriales, distribución	IEC 60502-2
Alta Tensión (AT)	35 kV a 230 kV	Líneas de transmisión, interconexión eléctrica	IEC 60840

La norma IEC 60502-1 establece parámetros de seguridad que incluyen U₀ (tensión entre conductor y tierra) y U (tensión entre conductores). Para sistemas de corriente continua (CC), como instalaciones fotovoltaicas o estaciones de carga de vehículos eléctricos, es fundamental que el cable esté homologado para 1.000 V CC o 1.500 V CC, ya que la certificación en corriente alterna (CA) no garantiza su uso en CC.

"Voltage drop kills more projects than undersized ampacity." – Hommer Zhao, Industrial Cable Specialist

Definir la categoría de tensión es solo el inicio. Luego, debe seleccionarse el conductor adecuado para optimizar el rendimiento.

Material y Sección del Conductor

El cobre es el material preferido en instalaciones industriales debido a su alta conductividad y flexibilidad. Por otro lado, el aluminio es una opción viable en proyectos de gran escala, gracias a su menor peso y costo.

La sección transversal del conductor, medida en mm², varía entre 0,5 mm² y 3.500 mm² según la norma IEC 60228. Además, la norma IEC 60287-3-2 sugiere evaluar el costo total de propiedad, considerando no solo el precio inicial, sino también las pérdidas energéticas a lo largo del tiempo.

• Para instalaciones fijas: conductores Clase 1 (sólidos) o Clase 2 (cableados).
• Para equipos con movimiento o vibración: conductores flexibles Clase 5 o 6.

La sección del conductor también afecta el comportamiento térmico del cable, lo que lleva al siguiente aspecto crítico: el aislamiento y la cubierta exterior.

Construcción del Aislamiento y Cubierta Exterior

El aislamiento protege al conductor contra la tensión eléctrica, mientras que la cubierta exterior lo defiende de factores externos. Una mala elección en cualquiera de estos elementos puede acortar significativamente la vida útil del cable.

Combinación de Materiales	Uso Recomendado	Ventaja Principal
Aislamiento XLPE / Cubierta PVC	Distribución industrial fija (0,6/1 kV)	Alta capacidad térmica, ideal para instalaciones estáticas
Aislamiento EPDM / Cubierta CPE	Cables flexibles exigentes (minería, perforación)	Resistente a aceites, abrasión y fuego; muy flexible
XLPE tipo XHHW-2	Bandejas y entornos químicos agresivos	Resistente a gasolina, aceites y altas temperaturas

En instalaciones expuestas al sol, asegúrese de que la cubierta tenga la designación "SR" (Sunlight Resistant). Para ambientes húmedos o enterramientos directos, el XLPE es superior al PVC debido a su mayor resistencia a la humedad y a agentes químicos.

Temperaturas de Operación y Condiciones de Instalación

La temperatura máxima que soporta el conductor define la cantidad de corriente que puede transportar sin riesgos. Los cables con aislamiento XLPE o EPDM toleran hasta 90 °C en operación normal y hasta 250 °C en cortocircuitos de corta duración (máximo 5 segundos).

Cuando varios cables comparten un ducto o bandeja, la capacidad de corriente puede reducirse en un 50% debido al efecto de agrupamiento (derating). Este ajuste es crucial en instalaciones industriales con alta densidad de cables.

Normas, Certificaciones y Marcado del Cable

El marcado del cable debe incluir información clave como la tensión nominal (U₀/U), la temperatura de operación, el tipo de aislamiento y cubierta, la sección del conductor y la norma de referencia. En Chile, la SEC exige que los cables cumplan con las normas IEC aplicables a cada clase de tensión. Para sistemas de corriente continua y fotovoltaicos, revise siempre la homologación específica del fabricante. Solicite la ficha técnica y el certificado de ensayo para respaldar inspecciones y auditorías.

Estos aspectos técnicos – tensión, conductor, aislamiento, temperatura y certificaciones – forman la base para elegir el cable adecuado y mitigar riesgos en cualquier proyecto eléctrico.

Pruebas, Inspección y Documentación

Antes de instalar un cable, es crucial verificar que cumpla con los estándares técnicos y de seguridad establecidos. Un cable defectuoso, ya sea por fallas de fábrica o daños durante el transporte, puede provocar problemas tempranos, incluso si cumple con las especificaciones en teoría. Por ejemplo, el ingreso de agua es responsable de aproximadamente el 33% de los fallos durante los primeros meses de operación. Este paso inicial de revisión es clave para garantizar la calidad del cable en el terreno.

El siguiente paso es realizar una inspección visual. Asegúrese de que la cubierta exterior del cable esté intacta: debe estar lisa, sin grietas, manchas de aceite o daños mecánicos. Además, mida el diámetro y el espesor del aislamiento en tres puntos diferentes, separados por 1 metro. También es importante verificar que el marcado del cable sea legible e indeleble cada 100 cm. Si el texto se borra al pasar el dedo, podría ser una señal de problemas con la calidad o procedencia del producto.

Luego, proceda con las pruebas eléctricas. Utilice un megóhmetro (Megger) para medir la resistencia de aislamiento, aplicando entre 500 V y 1.000 V de corriente continua. Según la norma IEC 60502-1, el valor mínimo aceptable es de 100 MΩ/km a 20 °C. Para cables de media y alta tensión, también es necesario realizar una prueba de descarga parcial, que identifica fallas internas en el aislamiento que no son visibles externamente. Implementar protocolos estandarizados para estas pruebas puede reducir los retrabajos por fallas de aislamiento hasta en un 60%. Estas verificaciones aseguran que el cable cumpla con los estándares antes de su instalación.

"Estos protocolos de ensayo se crean con la intención de controlar la calidad de los cables, ya que para su comercialización en el país, estos cables eléctricos deben contar con sus respectivos certificados de aprobación de seguridad." – Raúl Ordas, Director de Marketing, Miguélez

Finalmente, la revisión documental es el cierre del proceso. Siempre solicite al fabricante el Informe de Ensayos además del certificado estándar, para confirmar que se realizaron pruebas de resistencia eléctrica, así como verificaciones dimensionales y mecánicas de acuerdo con la norma de fabricación. En Chile, asegúrese de verificar el Sello SEC escaneando el código QR en el embalaje, lo que permite confirmar que el certificado de aprobación corresponde específicamente al lote recibido. Conserve toda la documentación, incluidos certificados, números de lote y resultados de pruebas, para futuras auditorías.

Cables para Automatización Industrial y Comunicación

Este apartado aborda las consideraciones clave para elegir cables en sistemas de automatización industrial y redes de comunicación, basándose en parámetros técnicos esenciales. En estos sistemas, el tipo de cable varía según la señal que transportan: desde instrumentación analógica de 4–20 mA hasta Ethernet industrial o fieldbus como Profibus DP. Cada aplicación exige especificaciones precisas en términos de blindaje, impedancia y estructura, ya que cualquier error podría ocasionar fallas críticas. Estos requisitos específicos complementan los criterios generales de selección de cables para entornos industriales.

El blindaje es uno de los aspectos más importantes. En señales digitales, un blindaje general (BG) es suficiente para bloquear interferencias electromagnéticas externas. Sin embargo, las señales analógicas necesitan un blindaje individual más general (BI+BG) para evitar interferencias entre pares adyacentes. Una regla básica a seguir es: nunca mezclar señales analógicas y digitales en un mismo cable multipares.

"Existe una tendencia generalizada a subestimar el cable en los sistemas de instrumentación, que, sin embargo, cumple funciones importantes en plantas industriales altamente automatizadas." – Fernando Álvarez, Ingeniería de Producto, Marlew S.A.

En el caso de la comunicación industrial, los cables deben cumplir con requisitos adicionales. Por ejemplo, los cables Profibus DP necesitan una impedancia característica de 150 Ω y un blindaje híbrido (trenza + folio) para manejar interferencias de alta frecuencia. Para Ethernet industrial, especialmente en áreas con maquinaria pesada, variadores de frecuencia o cables de potencia cercanos, el uso de cables FTP apantallados es obligatorio. Además, su malla debe estar conectada a la barra de tierra de telecomunicaciones (TGB) para garantizar un blindaje efectivo.

En entornos críticos (clasificados como nivel 3 según el estándar MICE), es recomendable usar cables FTP con conectores IP67. Para aplicaciones que involucran robots o maquinaria en movimiento, se deben especificar conductores flexibles de Clase 5 o Clase 6 con cubiertas resistentes al aceite, como los modelos RV-K o YSLY. También es fundamental mantener una separación mínima de 30 cm entre cables de datos y de potencia para evitar interferencias.

Tipo de señal	Blindaje recomendado	Razón
Digital	General (BG)	Protege contra EMI externa; bajo riesgo de diafonía interna
Analógica	Individual + general (BI+BG)	Evita interferencias entre pares adyacentes (crosstalk)
Señales mixtas	No recomendado en el mismo cable	Alto riesgo de corrupción de señal

Conclusión y Puntos Clave

Es fundamental revisar cada especificación técnica para garantizar la seguridad y eficiencia del sistema eléctrico.

Cada parámetro técnico, como la tensión, el tipo de conductor, el aislamiento, la temperatura y las certificaciones, tiene un impacto directo en la seguridad, durabilidad y rendimiento de la instalación. Una mala elección inicial puede derivar en fallas costosas mucho antes de lo previsto.

Es clave evitar errores como subdimensionar la sección del conductor o pasar por alto la verificación de certificaciones. Por ejemplo, en ambientes húmedos, exteriores o con altas temperaturas, los cables XLPE son más adecuados que los de PVC. En áreas críticas, los cables AS son la mejor opción. Además, en instalaciones de largas distancias, se recomienda optar por una sección mayor a la mínima requerida para mantener la caída de tensión dentro del límite recomendado del 5%.

"Everyone knows that cheap is expensive, and when fires occur and industrial operations stop, that is fulfilled to the letter." – Franco Bravo, Gerente Comercial, Cocesa Prysmian Group

Es importante tratar el cable como un componente integral del sistema eléctrico, no como un simple insumo genérico. Tal como señala Carlos Vásquez Sáez, Subgerente de Ventas Industria y Minería de Covisa: "Lo primero es considerar la normativa vigente. Luego vemos las condiciones de cada instalación… considerando que los conductores integran el sistema eléctrico."

FAQs

¿Cómo calculo la sección del cable por caída de tensión?

Usa la fórmula adecuada según el tipo de circuito y asegúrate de que la caída de tensión no exceda los límites permitidos. Aquí te explicamos cómo hacerlo:

• Para un circuito monofásico:
  S = (2 · L · I · ρ) / Vperm
• Para un circuito trifásico:
  S = (√3 · L · I · ρ) / Vperm

¿Qué significan los términos de la fórmula?

• S: Sección del cable en milímetros cuadrados (mm²).
• L: Longitud del cable en metros (m).
• I: Corriente en amperios (A).
• ρ: Resistividad del material del conductor (0,0172 para cobre y 0,0282 para aluminio).
• Vperm: Caída de tensión permitida en voltios (V).

Una vez calculada la sección, selecciona siempre la sección comercial inmediata superior disponible para garantizar un margen de seguridad adecuado.

¿Qué cable es adecuado para exterior, humedad o enterrado directo?

Para aplicaciones en exteriores, ambientes con humedad o instalaciones de enterramiento directo, es fundamental optar por cables con cubiertas diseñadas para soportar condiciones difíciles y resistir agentes químicos. Los cables con aislamiento de XLPE y cubierta de PVC o HEPE son una excelente opción para estas situaciones.

Un ejemplo destacado es el modelo RV-K, que está diseñado específicamente para uso al aire libre y enterramiento directo. Para garantizar una mayor protección mecánica y estanqueidad, se recomienda utilizar canalizaciones adicionales, como conduits metálicos recubiertos de PVC. Recuerde siempre cumplir con las normativas locales aplicables para asegurar la seguridad y el correcto funcionamiento de la instalación.

¿Qué pruebas mínimas debo hacer antes de instalar un cable?

Para asegurar un uso seguro y eficiente, es fundamental verificar que el conductor cuente con el Sello SEC vigente. Este sello garantiza que el producto cumple con las normas de seguridad establecidas en Chile. Además, antes de proceder con la instalación, es importante confirmar que el conductor respeta las normativas de fabricación correspondientes.

Entre las pruebas mínimas que se deben realizar se encuentran:

• Marcación técnica: Verifica que el conductor incluya toda la información técnica requerida.
• Resistencia del aislamiento: Asegura que el aislamiento del conductor soporte las condiciones eléctricas.
• Resistencia eléctrica en corriente continua: Comprueba que la resistencia eléctrica esté dentro de los límites permitidos.
• Pruebas adicionales según la aplicación: Estas pueden incluir inflamabilidad, deformación en caliente, resistencia a radiación UV o doblado en frío, dependiendo del uso previsto.

Cumplir con estos requisitos no solo protege a los usuarios, sino que también garantiza un rendimiento adecuado del conductor en distintas condiciones.
