Problemas de Interferencia en Cables: Soluciones Efectivas

La interferencia en cables puede causar errores graves en sistemas industriales, desde lecturas incorrectas hasta fallas completas en la comunicación. Este problema, común en plantas chilenas, surge por fuentes como variadores de frecuencia, motores y equipos de soldadura. Para enfrentarlo, es clave entender los conceptos de EMI (Interferencia Electromagnética) y RFI (Interferencia por Radiofrecuencia), identificar las fuentes de ruido y aplicar soluciones técnicas.

Puntos clave:

• Fuentes comunes de interferencia: Variadores de frecuencia, motores, soldadores, torres de telecomunicaciones.
• Impacto: Fallas en protocolos como Modbus RTU y errores en sensores (ej., fluctuaciones en señales 4–20 mA).
• Soluciones prácticas:
  • Usar cables blindados (ej., Belden 8760 para señales analógicas o 3105A para RS-485).
  • Implementar fibra óptica en entornos con alta EMI.
  • Separar cables de potencia y señal (mínimo 150 mm).
  • Conectar el blindaje a tierra en un solo punto.
  • Reducir la frecuencia de conmutación en VFDs.

Estos pasos aseguran un sistema confiable y reducen interrupciones en procesos críticos.

Ducto Ranurado Blindado Contra Interferencia y Ruido (EMI y RFI) para Panel de Control Industrial

sbb-itb-f30cc9a

Problemas Comunes de Interferencia en Instalaciones Industriales

Entender los conceptos de EMI y RFI nos permite profundizar en los problemas específicos de las instalaciones industriales que afectan la calidad de la señal. En las plantas industriales chilenas, los problemas más frecuentes están relacionados con el cableado mal segregado, blindajes o puestas a tierra inadecuadas, y la diafonía entre pares.

Tendido Conjunto de Cables de Potencia y Señal

Cuando los cables de potencia y señal comparten bandejas o ductos, el campo magnético generado por la corriente alterna puede inducir voltajes no deseados en los conductores. Además, el acoplamiento capacitivo ocurre cuando los conductores paralelos actúan como las placas de un condensador, permitiendo que las rápidas variaciones de tensión, generadas por variadores de frecuencia, se transfieran como ruido a las líneas de señal DC. Esto puede provocar fluctuaciones en las lecturas analógicas de ±2% a 5% y errores en los sistemas de control, especialmente si la corriente en los cables de potencia paralelos supera los 20 A. Estos problemas afectan directamente la comunicación y el control confiables de los sistemas.

"El conocimiento de los niveles y tipos de ondas electromagnéticas existentes en el entorno de trabajo ayuda a orientar las acciones para atenuar las perturbaciones que pueden generarse en los cables lógicos." – Ing. Mauro José Noro, Q y T Equipamentos Ltda.

Fallas de Blindaje y Puesta a Tierra

Un blindaje mal instalado o una puesta a tierra ineficiente puede convertir la malla en una fuente de interferencia. Las bandejas metálicas sin una conexión adecuada a tierra pueden actuar como antenas para la EMI, facilitando la formación de bucles de tierra. Esto puede generar corrientes no deseadas y, en casos extremos, pulsos reactivos de alta tensión que dañan componentes electrónicos sensibles.

"Una instalación deficiente… facilita la diafonía y los bucles que generan interferencia y corrientes de fuga a tierra." – Tomás Burón Castro, Gerente General, Burón

Además, una instalación asimétrica, donde el neutro y la fase no están equipotenciales, puede agravar el acoplamiento por impedancia común. Esto amplifica el ruido en toda la red de control, generando condiciones ideales para la diafonía, un problema recurrente en los cables de comunicación.

Diafonía en Cables de Comunicación

La diafonía ocurre cuando la señal de un par de conductores se filtra hacia un par adyacente dentro del mismo cable. Este problema es más común cuando se mezclan señales analógicas y digitales en un cable multipares o cuando no se utiliza blindaje individual para cada par. En protocolos como RS-485 o Modbus RTU, la diafonía puede causar errores de trama y fallas de CRC, afectando la integridad de la comunicación. Para evitar esto, se recomienda usar cables con blindaje individual (BI) y blindaje general (BG), como el Belden 8760, que separa eléctricamente cada par y minimiza la interferencia entre señales.

"No se recomienda la transmisión en un mismo cable de señales analógicas y digitales." – Fernando Alvarez, Ingeniería de Producto, Marlew S.A.

Soluciones: Blindaje y Selección de Cables

Cuando se detectan problemas como el tendido conjunto, fallas de puesta a tierra o diafonía, es clave intervenir el cableado con una selección adecuada de blindaje y cables. Aquí te explicamos cómo elegir el blindaje y cable más adecuado para cada entorno industrial.

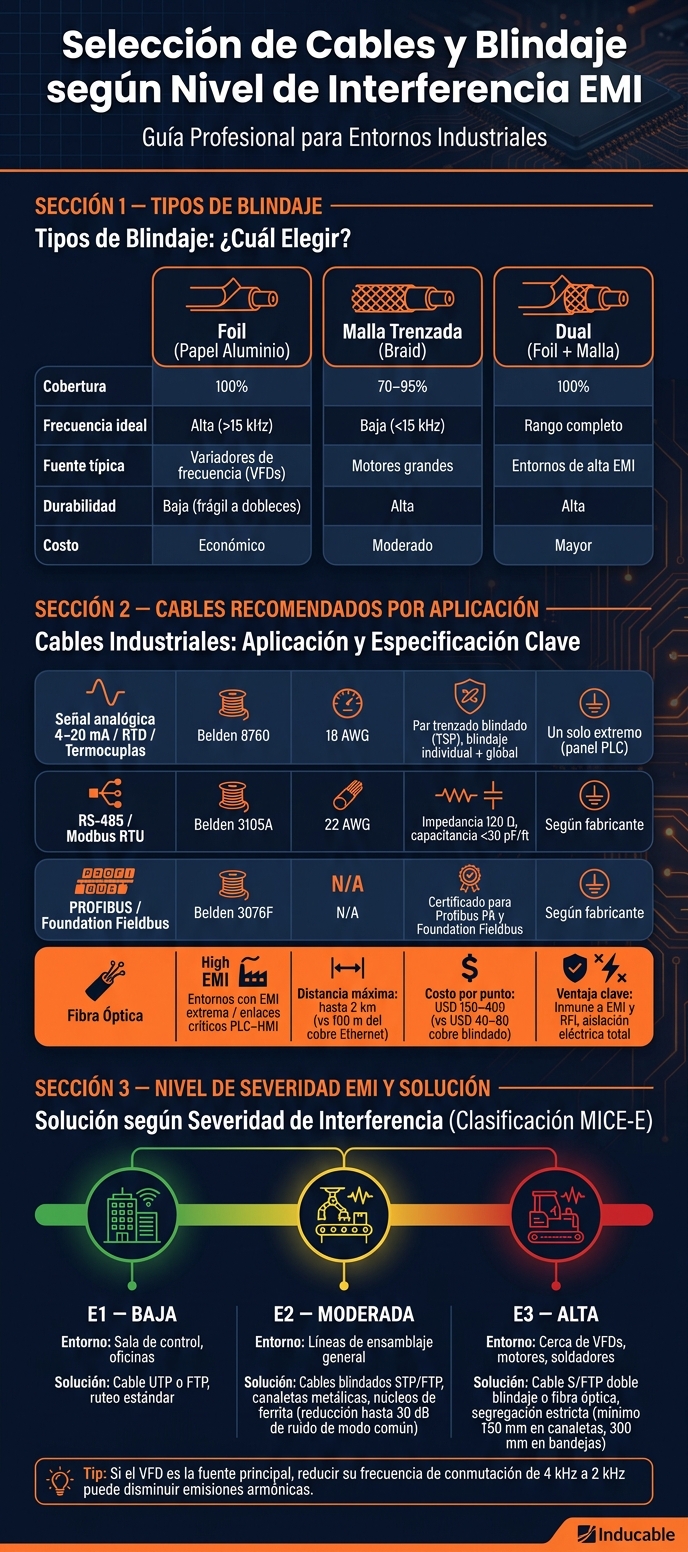

Cómo Elegir el Tipo de Blindaje

No todos los blindajes funcionan de la misma manera. Por ejemplo:

• Blindaje de papel aluminio (foil): Cubre el 100% del conductor, es ligero y económico, pero poco resistente a dobleces constantes. Es ideal para contrarrestar interferencias de alta frecuencia (más de 15 kHz), como las generadas por variadores de frecuencia.
• Blindaje de malla trenzada (braid): Hecho con hilos de cobre entretejidos, proporciona entre un 70% y un 95% de cobertura. Es más resistente y efectivo contra interferencias de baja frecuencia (menos de 15 kHz), como las provenientes de motores grandes.

En entornos con altos niveles de ruido, el blindaje dual (foil + malla) es una opción que cubre todo el rango de frecuencias y ofrece mayor durabilidad.

Para señales analógicas (4–20 mA, RTD, termocuplas), conecta el blindaje a tierra en un solo extremo para evitar bucles de tierra. Si trabajas con protocolos digitales (RS-485, PROFIBUS), sigue las recomendaciones específicas del fabricante.

Selección de Cables Industriales

La elección del cable debe basarse en el tipo de señal que se desea transportar. Aquí algunos ejemplos:

• Para señales analógicas (4–20 mA, RTD), el estándar es un par trenzado blindado (TSP) de 18 AWG, como el Belden 8760, disponible en Inducable. Este cable combina blindaje individual y global, reduciendo al mínimo la diafonía.
• Para comunicaciones digitales (RS-485 o Modbus RTU), se necesita un cable con impedancia de 120 Ω y baja capacitancia (menos de 30 pF/ft), como el Belden 3105A de 22 AWG, también disponible en Inducable.

Aplicación	Cable recomendado	Especificación clave
Señal analógica 4–20 mA	Belden 8760	18 AWG, conexión a tierra en un extremo
RS-485 / Modbus RTU	Belden 3105A	120 Ω, baja capacitancia
Bus de campo PROFIBUS/Fieldbus	Belden 3076F	Certificado para Foundation Fieldbus y Profibus PA

Si los cables de cobre tradicionales no solucionan los problemas de interferencia, la fibra óptica es la solución definitiva.

Fibra Óptica en Entornos con Alta EMI

Cuando la interferencia electromagnética (EMI) es extrema y ningún blindaje de cobre resulta suficiente, la fibra óptica se convierte en la mejor alternativa. Este tipo de cable elimina por completo la EMI y la interferencia por radiofrecuencia (RFI). Además, proporciona aislación eléctrica total, eliminando riesgos de bucles de tierra en instalaciones con múltiples puntos de conexión.

"El cableado de fibra óptica es completamente impermeable a la interferencia electromagnética y es, con diferencia, la solución más completa para los problemas electromagnéticos." – Fluke Networks

Inducable ofrece soluciones en fibra óptica monomodo y multimodo para aplicaciones industriales. La fibra multimodo, por ejemplo, puede cubrir distancias de hasta 2 km, superando ampliamente los 100 m que ofrece el cobre Ethernet estándar. Aunque su costo por punto es mayor – entre USD 150 y USD 400 por derivación, frente a los USD 40–80 del cobre blindado – , su confiabilidad la hace ideal para enlaces críticos como conexiones PLC–HMI o redes troncales.

Prácticas de Instalación para Reducir la Interferencia

Una instalación desordenada puede arruinar incluso el cableado más avanzado.

Separación de Cables de Potencia y Señal

Evite mezclar cables de potencia y señal. Mantenga una separación mínima de 150 mm en canaletas metálicas y 300 mm en bandejas si se colocan en paralelo. Si no hay más remedio que cruzarlos, hágalo en un ángulo de 90° o utilice un divisor metálico conectado a tierra si ambos tipos de cables comparten la misma bandeja.

Puesta a Tierra y Terminación del Blindaje

Una vez definida la disposición de los cables, es fundamental conectar correctamente el blindaje para evitar que actúe como una antena. Un blindaje sin conexión a tierra no solo es ineficaz, sino que también puede captar ruido. La regla general es conectar el blindaje en un único punto, idealmente en el panel del PLC o en el tablero de control, para evitar bucles de tierra que generen interferencia.

Mantenga el pigtail lo más corto posible para reducir la impedancia a altas frecuencias. Sin embargo, en señales de alta frecuencia, si el cable supera 1/20 de la longitud de onda del ruido, podría ser necesario aterrizar en ambos extremos, pero solo si hay una equipotencialización sólida entre los puntos de conexión.

"Aterramento da blindagem deve ser feito, como regra geral, em apenas um dos pontos (preferencialmente no painel do CLP) para evitar os ‘loops de terra’." – Crossfox Elétrica

Estas prácticas aseguran que el blindaje cumpla su función y reduzca el ruido en el sistema.

Organización de Cables en Tableros y Gabinetes

Un cableado bien organizado es esencial para que el sistema funcione correctamente. Dentro del tablero, es clave mantener los componentes que generan interferencia, como variadores de frecuencia y contactores, separados físicamente de módulos sensibles, como las entradas analógicas y las pasarelas de comunicación.

Guíe los cables de manera ordenada en trayectorias horizontales y verticales mediante canaletas, evitando el cableado diagonal que complica el mantenimiento y aumenta el riesgo de interferencia.

Utilice una barra de tierra dedicada dentro del panel para centralizar las conexiones de tierra y evitar bucles. Además, asegúrese de que las placas de montaje sean conductoras: retire la pintura de las superficies de contacto para garantizar una ruta de baja impedancia para el ruido de alta frecuencia. Para los conductores trenzados, emplee terminales de punta (ferrules) al conectar blindajes, lo que previene el deshilachado y asegura un contacto confiable a largo plazo.

Diagnóstico y Corrección de Interferencia en Cables

Identificar las causas y efectos de la interferencia es solo el primer paso. El verdadero desafío está en diagnosticar y solucionar el problema desde su origen.

Señales de Interferencia en Cables

Los signos de interferencia pueden aparecer tanto en sistemas analógicos como digitales. En lazos de 4–20 mA, fíjese en fluctuaciones inesperadas, valores que se congelan o desviaciones constantes sin razón aparente. En sensores de temperatura como RTD o termocuplas, los saltos repentinos o lecturas que no reflejan la realidad del proceso son señales claras.

En sistemas digitales, los problemas más comunes incluyen disparos falsos en entradas discretas de 24 V CC, errores en el conteo de encoders y pérdida de paquetes o errores CRC en las comunicaciones. Si estos problemas coinciden con el arranque de motores o variadores de frecuencia (VFD), es muy probable que estos equipos sean la fuente de la interferencia.

"Controlar el ruido en sistemas de automatización es vital, porque puede convertirse en un problema serio incluso en los mejores instrumentos y hardware de adquisición de datos." – César Cassiolato, CEO, Vivace Process Instruments

Con estos indicadores en mente, el siguiente paso es un diagnóstico estructurado.

Proceso de Diagnóstico Paso a Paso

Un diagnóstico efectivo avanza desde lo básico hasta lo más técnico:

• Correlación de síntomas: Registre los errores y verifique si coinciden con el encendido de equipos de alta potencia. Si es así, la interferencia electromagnética (EMI) es la causa más probable.
• Inspección visual: Examine terminales sueltos o corroídos, humedad en cajas de paso y rutas de cables de señal que corran paralelas a cables de potencia sin la separación adecuada.
• Medición y análisis de señal: Use un multímetro para medir el rizado en líneas de señal CC en modo CA. Un rizado sincronizado con el arranque del VFD confirma la interferencia. También puede usar un osciloscopio: ondas sinusoidales de 50/60 Hz indican acoplamiento inductivo, mientras que picos de alta frecuencia señalan ruido de conmutación.
• Prueba de aislamiento: Con un megóhmetro a 500 V CC, mida la resistencia entre conductores y blindaje. Valores inferiores a 1 MΩ indican un aislamiento degradado que podría requerir el reemplazo del cable.
• Verificación de puesta a tierra: Utilice una pinza de corriente de fuga con resolución de al menos 10 µA para identificar corrientes no deseadas en el blindaje, lo que evidencia bucles de tierra.

Opciones de Mitigación según la Severidad

La solución dependerá del nivel de interferencia, clasificado según el parámetro "E" de la metodología MICE:

• E1: Entornos como oficinas o salas de control.
• E2: Áreas de producción estándar.
• E3: Zonas con alta densidad de equipos como VFDs, motores o soldadores.

Severidad	Entorno típico	Solución recomendada
Baja (E1)	Sala de control, oficinas	Cable UTP o FTP; ruteo estándar
Moderada (E2)	Líneas de ensamblaje general	Cables blindados STP/FTP; canaletas metálicas
Alta (E3)	Cerca de VFDs, motores y soldadores	Cable S/FTP de doble blindaje o fibra óptica; segregación estricta

En casos de interferencia moderada, una solución sencilla es instalar núcleos de ferrita en los cables de señal, lo que puede reducir el ruido de modo común hasta en 30 dB sin necesidad de cambiar el cableado. Si el VFD es la fuente principal, disminuir su frecuencia de conmutación de, por ejemplo, 4 kHz a 2 kHz puede reducir las emisiones armónicas, siempre que el motor lo permita térmicamente.

Para entornos con interferencia alta, la fibra óptica es la solución definitiva, ya que es completamente inmune a la EMI.

Conclusión: Cómo Mantener Conexiones de Cable Confiables

Lograr conexiones de cable confiables en entornos industriales no es cuestión de aplicar una sola medida, sino de combinar varias estrategias. Esto incluye técnicas de cableado, blindaje, conexión a tierra y una instalación bien organizada. Juntas, estas acciones forman un sistema que reduce las interferencias y asegura un funcionamiento estable.

Puntos Clave y Próximos Pasos para Profesionales Industriales

A partir de los puntos analizados, estas son las recomendaciones clave para mantener conexiones confiables:

• Elección adecuada de cables y blindaje: En áreas con alta densidad de equipos, opte por cables con doble blindaje, como los S/FTP (foil y malla de cobre). Recuerde que el blindaje solo funciona correctamente si se conecta a tierra en un único punto, idealmente en el panel de control o PLC. Evite terminaciones tipo "colita", ya que estas reducen el rendimiento en frecuencias altas. En cables largos que manejan frecuencias altas, es necesario conectar el blindaje en ambos extremos.
• Separación física: Mantenga una distancia adecuada entre cables de señal y cables de potencia. Si es inevitable que se crucen, hágalo en un ángulo de 90° para minimizar interferencias.
• Evaluación del entorno: Seleccione el tipo de cable en función del nivel MICE (Mecánico, Ingreso, Climático, Electromagnético) de su instalación.

Es importante realizar una revisión detallada de la instalación. Asegúrese de que los cables de señal estén separados de los de potencia, que el blindaje esté correctamente conectado y que los cables sean los adecuados para el nivel de interferencia del entorno. Si tiene dudas sobre qué cable usar en una aplicación específica, el equipo técnico de Inducable está disponible para asesorarle y ayudarle a elegir la solución más adecuada para su proyecto.

FAQs

¿Cómo puedo distinguir si el problema es EMI, RFI o un bucle de tierra?

• Bucle de tierra: Verifique la resistencia de la pantalla utilizando un megóhmetro. Si el valor es menor a 1 MΩ y la pantalla no está conectada en un único punto, esto indica la presencia de un bucle de tierra.
• EMI/RFI: Emplee un multímetro configurado en miliamperios AC. Si detecta ruidos superiores a 0,05 mA, podría tratarse de interferencias. Revise si los cables están paralelos a líneas de potencia o intente apagar equipos cercanos, como variadores de frecuencia (VFD).

¿Cuándo conviene pasar de cable blindado a fibra óptica?

Es buena idea optar por fibra óptica cuando necesitas transmitir datos a distancias mayores a 100 metros o si trabajas en entornos donde las interferencias electromagnéticas son un problema, como en áreas con motores de alta potencia o transformadores.

La fibra óptica tiene una ventaja clave: no conduce electricidad, lo que elimina riesgos como bucles de tierra y fallos provocados por ruido eléctrico. Además, ofrece una capacidad de transmisión muy alta, es escalable y garantiza latencias extremadamente bajas, algo esencial en aplicaciones industriales exigentes.

¿Qué instrumentos necesito para diagnosticar interferencia en terreno?

Para identificar interferencias en sistemas industriales, se requieren herramientas especializadas. Entre ellas destacan los telurómetros o medidores de resistencia de tierra, que permiten realizar mediciones utilizando métodos de 3 y 4 hilos, o incluso con doble pinza, eliminando la necesidad de picas auxiliares.

Además, una pinza amperimétrica resulta clave para detectar corrientes de fuga en los conductores de tierra antes de iniciar cualquier prueba. Estos instrumentos son esenciales para medir aspectos como tensiones, frecuencias y la continuidad de las conexiones, garantizando un diagnóstico preciso y eficiente.
