Guía Completa para el Tendido de Cables en Zonas Marinas

Si yo tuviera que resumir todo en una sola idea, diría esto: en el mar, un cable falla menos cuando la ruta, el material, la protección y las pruebas se definen antes del tendido.

En Chile, esto pega fuerte por tres razones: salinidad alta, oleaje constante y riesgo sísmico/tsunami. Por eso, yo no miraría solo el cable en sí. Miraría el sistema completo: tipo de cable, fondo marino, transición tierra-mar, control de tracción, profundidad de entierro, separación entre potencia y datos, y pruebas antes de energizar.

Lo más importante, en simple:

• No todos los cables hacen lo mismo: potencia, control, comunicación y fibra óptica cumplen tareas distintas.
• Los daños más comunes vienen por corrosión, UV, abrasión, anclas, pesca de arrastre y fatiga mecánica.
• La ruta manda: batimetría, geotecnia, navegación, pesca e infraestructura existente cambian el diseño.
• La instalación no es solo “tirar cable”: hay que controlar tensión, radio de curvatura y método de protección.
• El entierro cambia según el terreno: en costa se habla de mínimos de 45 cm y 80 cm según el tipo de tránsito.
• La separación entre potencia y señal importa: si comparten espacio sin control, sube el ruido y bajan las comunicaciones.
• Las pruebas previas son obligatorias: aislación, continuidad, puesta a tierra, Hi-Pot en media tensión y OTDR en fibra.
• La mantención no se deja al azar: en zonas con vibración, una revisión trimestral puede ser la mejor salida; en rutas más resguardadas, una semestral puede bastar.

Vista rápida:

Área	Qué revisaría yo primero
Diseño	Ruta, carga, caída de tensión, radio de curvatura
Materiales	Cubierta marina, armadura, conectores IP68 o más
Instalación	Tensión de tendido, ángulo de salida, entierro o cobertura
Estructuras	Soportes anticorrosión y canalizaciones separadas
Seguridad	LOTO, izaje, clima y corrientes
Pruebas	IR, continuidad, tierra, Hi-Pot, OTDR
Mantención	Monitoreo, inspección visual y reparación localizada

En otras palabras: si yo quiero que un cable marino dure, no parto por el producto; parto por el riesgo. Desde ahí, todo lo demás toma forma.

Proyecto Rómulo. Inicio del tendido del cable submarino entre la Península y Baleares

sbb-itb-f30cc9a

Planificación de ruta y diseño del sistema

La ingeniería temprana define la ruta, la profundidad de instalación, el tipo de fondo y cómo se resuelve la transición tierra-mar. De esas decisiones dependen el costo, el plazo y la confiabilidad del sistema. Por eso, la ruta no puede dejarse para el trabajo en terreno: debe responder desde el diseño a la salinidad, el oleaje y el daño mecánico.

Selección de ruta, levantamientos y datos de entrada

Con los riesgos ya identificados, el trazado debe convertir esos riesgos en decisiones concretas. El primer paso es trabajar con datos reales del terreno: batimetría, composición del fondo – roca, arena o fango – , pendientes, estabilidad geotécnica y profundidades a lo largo de toda la traza.

La ruta debe reducir al mínimo las curvas y los cambios de cota. También conviene evitar zonas de navegación, pesca y hábitats protegidos. Además, Directemar debe revisar interferencias con cables, tuberías y rutas de navegación ya existentes.

La transición tierra-mar puede resolverse con zanja directa, ductos o perforación horizontal dirigida (HDD), según la geología del lugar y la exposición de la costa. La normativa chilena, en particular el RIC N°04, indica que los ductos deben proteger contra humedad y esfuerzo mecánico, lo que condiciona de forma directa el tipo de sistema a instalar.

En Chile hay un factor que no se puede pasar por alto: la sismicidad y el riesgo de tsunami. La planificación de ruta debe considerar redundancia y cables con alta flexibilidad para absorber movimientos tectónicos.

Categoría de datos	Información requerida
Ruta física	Longitud, batimetría, profundidad, estabilidad de pendientes
Tipo de fondo	Geotecnia, presencia de roca, arena o fango
Infraestructura existente	Cables, tuberías, zonas de pesca, rutas de navegación
Diseño técnico	Ampacidad, caída de tensión, límites de tracción, radio de curvatura

Una vez definida la traza, el diseño tiene que cerrar las exigencias eléctricas, mecánicas y de comunicación. Ahí es donde el proyecto deja de ser una línea en un plano y pasa a ser un sistema instalable.

Criterios eléctricos, mecánicos y de comunicación

En la parte eléctrica, los cálculos de carga definen la sección del conductor, los límites de caída de tensión y las especificaciones de los dispositivos de protección. En sistemas de corriente alterna con ductos metálicos, todos los conductores – incluido el neutro – deben ir en el mismo ducto para evitar calentamiento por inducción electromagnética. La ampacidad, además, debe ajustarse a las condiciones reales de instalación.

En la parte mecánica, los cables marinos deben soportar fatiga por vibración continua y esfuerzos de tracción durante el tendido. El radio mínimo de curvatura indicado por el fabricante no es un detalle menor. Si se supera, los hilos del conductor pueden fracturarse y la aislación puede quedar comprometida. Por eso, en este tipo de aplicaciones suelen preferirse cables flexibles de grado marino por sobre los rígidos.

En comunicaciones, la separación física entre cables de potencia y cables de señal es necesaria para evitar interferencia electromagnética (EMI) y conservar la integridad de los datos. Esto aplica tanto a cables de instrumentación como a fibra óptica. En enlaces de largo alcance, los repetidores suelen instalarse cada 100 km para reforzar la señal óptica.

Selección de cables y accesorios para exposición marina

La cubierta exterior, el tipo de armadura y los accesorios de conexión son la primera barrera frente al entorno marino. La cubierta debe resistir abrasión, rayos UV y corrosión por cloruros. Entre los materiales más usados están HDPE, poliuretano y polímeros marinos especializados. Para cables enterrados en el fondo, la armadura de alambres de acero galvanizado suele ser una solución habitual.

Los accesorios pesan tanto como el propio cable. Los prensaestopas y conectores deben contar con clasificación IP68 o superior para asegurar estanqueidad bajo inmersión continua. Las cajas de empalme y los terminales también deben ser herméticos. Y cualquier punto de penetración en mamparos o estructuras debe sellarse con sistemas estancos que impidan la migración de humedad.

Para proyectos de automatización, control e instrumentación marina en Chile, Inducable puede apoyar la especificación de cables de instrumentación, comunicación industrial, Ethernet, fibra óptica y conectores adecuados para exposición marina.

Con la ruta y el diseño ya definidos, el siguiente paso es preparar el tendido, el control de tracción y la protección en terreno.

Métodos de instalación, herramientas y ejecución en terreno

Con el diseño ya aprobado, la instalación pasa a terreno. Y ahí es donde se juega buena parte de la vida útil del cable.

Aproximación a costa, tendido offshore y equipos de manejo

El proceso parte en tierra. Un extremo del cable se transfiere a la estación costera, mientras el otro sigue a bordo de la embarcación cablera. En la zona de rompiente, por lo general trabajan buzos para proteger ese tramo con entierro controlado y dejar una transición estable en la línea de agua.

Durante el tendido offshore, la embarcación despliega el cable siguiendo la ruta ya analizada. En esta etapa hay dos variables que el equipo debe vigilar todo el tiempo: la tensión de tracción y el ángulo de salida por la borda. Estos límites responden al esfuerzo mecánico del tendido y al movimiento del mar. Si la tensión supera el límite del fabricante o se excede el radio mínimo, la maniobra se detiene. Lo mismo pasa si aparece cualquier aplastamiento o deformación: se para antes de seguir.

El monitoreo en tiempo real de la posición, junto con inspecciones visuales y pruebas eléctricas, permite revisar que el cable mantenga la ruta definida y no acumule daños durante la instalación.

Con ese control mecánico bajo control, la protección pasa a depender del fondo marino y del método de entierro.

Entierro, protección y tendido en estructuras marinas

Una vez que el cable queda posado en el fondo, la protección física pasa a mandar. El método se define según el tipo de fondo y la profundidad:

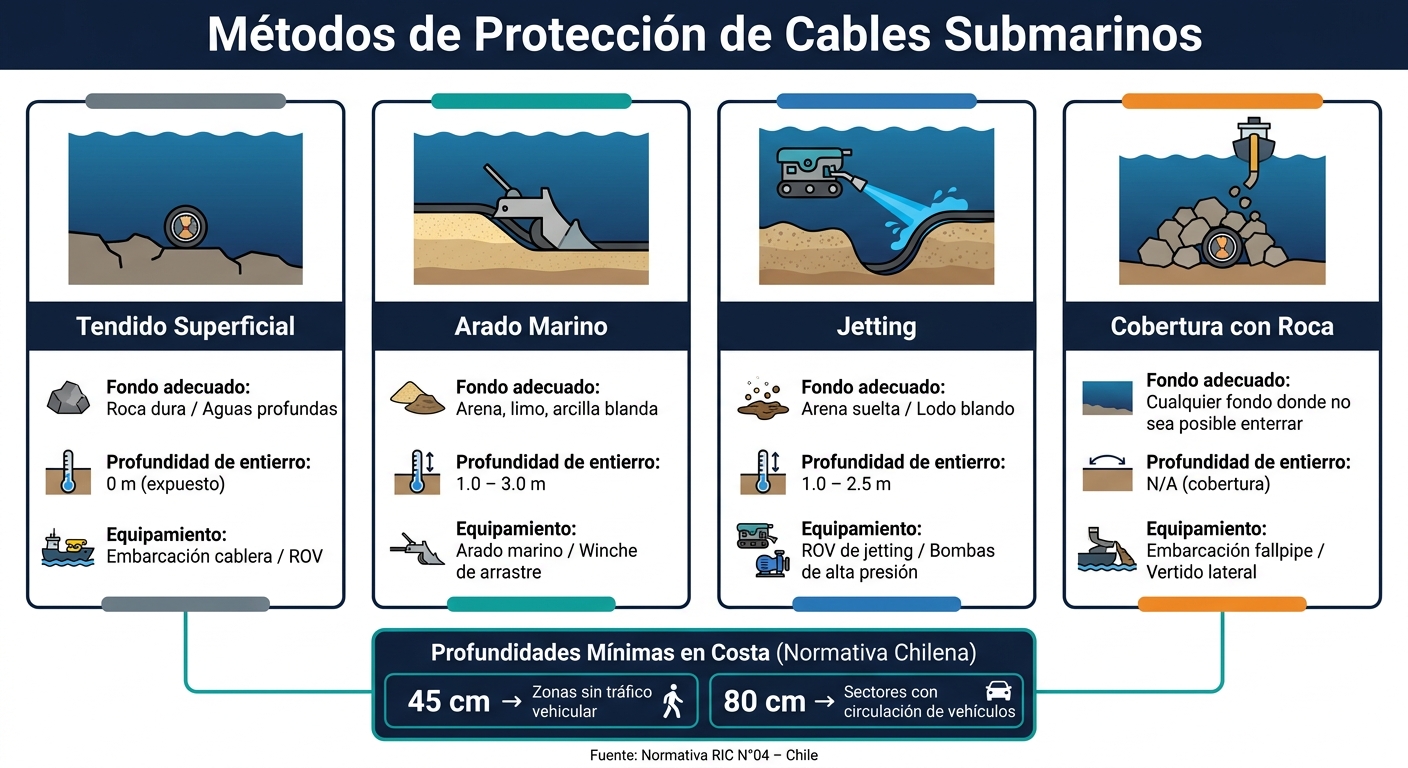

Método	Fondo adecuado	Profundidad de entierro típica	Equipamiento requerido
Tendido superficial	Roca dura / aguas profundas	0 m (expuesto)	Embarcación cablera / ROV
Arado marino	Arena, limo, arcilla blanda	1,0 – 3,0 m	Arado marino / winche de arrastre
Jetting	Arena suelta / lodo blando	1,0 – 2,5 m	ROV de jetting / bombas de alta presión
Cobertura con roca	Cualquier fondo donde no sea posible enterrar	N/A (cobertura)	Embarcación fallpipe / vertido lateral

En costa, la prioridad cambia. Ahí lo más importante es proteger la zona de rompiente y el tramo emergente. La normativa chilena fija profundidades mínimas de entierro de 45 cm en zonas sin tráfico vehicular y 80 cm en sectores con circulación de vehículos. Cuando el entierro directo no se puede hacer, los ductos de PVC o metálicos sirven como solución de terminación costera. Además, dejan el reemplazo futuro del cable mucho más simple, sin volver a excavar todo.

En muelles, plataformas y terminales portuarios, el cable se instala sobre bandejas, racks o ductos flexibles. Acá hay dos exigencias que van de la mano: resistencia a la corrosión y separación física entre cables de potencia y cables de datos. Los soportes deben ser de acero inoxidable o contar con recubrimiento anticorrosivo. Y los cables de instrumentación, Ethernet, RS-485, Fieldbus y fibra óptica deben ir en canalizaciones separadas de los conductores de alta potencia, para cuidar la integridad de señal y potencia en terreno.

En Chile, los ductos metálicos flexibles usados en estas estructuras deben conectarse a tierra en intervalos que no superen los 10 m, tal como indica el RIC N°04. Para proyectos que incluyan cables de instrumentación, comunicación industrial, Ethernet o fibra óptica en ambientes marinos, Inducable ofrece productos de marcas como Belden y Teldor con características técnicas adecuadas para este tipo de instalaciones.

El tendido se cierra con terminaciones estancas y alivio de tracción en cada punto de conexión. Cualquier penetración en mamparos o estructuras debe sellarse con sistemas herméticos que impidan la migración de humedad hacia el interior.

Con el tendido ya terminado, el siguiente paso es la verificación, el monitoreo y el control de daños externos.

Protección, seguridad y control de riesgos

Precauciones durante los trabajos de tendido marino

Una vez que ya está definida la protección física del trazado, la atención se mueve a dos frentes que van de la mano: el impacto sobre el entorno y la seguridad de la faena.

El tendido de cables en zonas marinas puede afectar el fondo submarino si no se planifica bien. Por eso, los estudios previos tienen que detectar zonas con alta sensibilidad ecológica y la presencia de especies amenazadas, para ajustar la ruta desde la etapa de diseño.

En Chile, los trazados costeros exigen cuidado extra, sobre todo en zonas de aterrizaje costero, puertos y áreas sensibles desde el punto de vista ambiental.

También ayuda programar el tendido fuera de ventanas biológicas y delimitar áreas de exclusión. Esa combinación baja la interacción con fauna protegida.

Seguridad de la tripulación y protección contra daños externos

Los riesgos para la tripulación son concretos y cambian según la etapa de trabajo. No es lo mismo mover bobinas y equipos pesados que operar líneas de tracción con alta tensión o trabajar con mar adverso. Cada escenario pide controles puntuales.

El procedimiento de bloqueo y etiquetado (LOTO) es clave para aislar circuitos durante mantenciones y evitar energizaciones accidentales. Las maniobras de izaje deben apoyarse en planes de levante detallados, y el personal tiene que usar EPP adecuado. Además, la revisión de la ventana climática y del estado de las corrientes no se negocia: si el mar supera los límites definidos en el plan de trabajo, la operación se detiene.

Para cuidar el cable una vez instalado, conviene enfocarse en tres medidas simples:

• Entierro suficiente
• Marcación náutica
• Trazados fuera de zonas de pesca y de alto tráfico

Con estos controles en marcha, el paso que sigue es revisar el estado del sistema mediante pruebas y monitoreo.

Pruebas, mantención, reparación y conclusiones

Pruebas previas a la puesta en servicio y monitoreo continuo

Con el tendido ya instalado, la tarea ahora es una: comprobar que todo esté en orden antes de energizar. Antes de poner el sistema en servicio, hay que validar la aislación, la continuidad y la puesta a tierra. En cables de media tensión, también se suma la prueba de alta tensión (Hi-Pot).

Este punto no es menor. Si la resistencia de aislación cae, eso suele avisar una falla antes de que ocurra el problema mayor.

En fibra óptica, el OTDR permite medir la atenuación, ubicar empalmes y revisar la integridad de cada fibra. A eso se agrega la prueba de pérdida de inserción, que completa la validación. En los circuitos de instrumentación y comunicación, la revisión pasa por pruebas de continuidad, aislamiento y desempeño de datos.

Pero no basta con probar una vez y darlo por cerrado. El monitoreo continuo ayuda a mantener la confiabilidad en el tiempo. Para eso, se integran sensores de temperatura, carga y estrés mecánico, con el fin de detectar desgaste antes de la falla.

La frecuencia de inspección cambia según el entorno:

• En instalaciones con alta vibración, se recomienda inspección trimestral.
• En rutas protegidas, una revisión semestral puede ser suficiente.

También conviene programar limpieza preventiva en conectores y soportes expuestos. A veces, ese tipo de cuidado evita problemas chicos que después se vuelven caros y lentos de corregir.

Localización de fallas, flujo de reparación y conclusiones clave

Si una prueba sale mal o aparece una caída de señal, el paso siguiente es ubicar la falla con precisión y reparar solo el tramo afectado. En fibra óptica se usa el OTDR. En cables eléctricos, el TDR, junto con mediciones de IR, permite detectar cortocircuitos o fallas a tierra.

En Chile, una reparación submarina suele seguir un flujo bastante claro: navegación de precisión, localización con ROV, marcación con boyas, empalme a bordo y pruebas finales.

La siguiente síntesis muestra cómo cambia la mantención según el tipo de cable.

Tipo de cable	Falla típica	Método de detección	Enfoque de reparación	Impacto operativo	Herramienta de monitoreo
Potencia submarina	Degradación de aislación, corrosión, anclas	Prueba IR, Hi-Pot y verificación de puesta a tierra	Recuperación, empalme y reentierro	Alto (afecta suministro eléctrico)	Sensores de temperatura y descarga parcial
Fibra óptica submarina	Corte por pesca o anclas, atenuación de señal	OTDR, prueba de pérdida de inserción	Empalme por fusión a bordo de buque especializado	Crítico (afecta datos y comunicaciones)	OTDR, inspección con ROV
Instrumentación/comunicación en estructuras marinas	Fatiga por vibración, corrosión por sal, humedad en conectores	Continuidad, pruebas de desempeño de datos e IR	Reemplazo localizado o reterminación	Moderado (afecta control y monitoreo local)	Pruebas de desempeño de datos, inspección visual

FAQs

¿Qué tipo de cable marino necesito?

Elija cables de grado marino con conductores de cobre estañado recocido. No use cables domésticos ni de automoción.

Al momento de elegir, fíjese en tres cosas:

• Uso: primario, dúplex o triplex para bajo voltaje; blindados para alimentación o instrumentación; flexibles en maquinaria móvil.
• Aislamiento: EPR o XLPE, con vaina PE o LSZH.
• Normativas: IEC 60092 o IEEE 1580.

No es un detalle menor. En ambiente marino, el cable correcto aguanta humedad, sal y movimiento. El equivocado puede fallar mucho antes de lo esperado.

¿Cuándo conviene enterrar el cable?

Conviene enterrarlo cuando se necesita más protección frente a daños físicos, como la pesca, el arrastre de anclas o el impacto de rocas sueltas, sobre todo en zonas de alta exposición.

Se suele recomendar en sedimentos blandos, como arena o barro. También en zonas costeras con fuerte oleaje o fondos rocosos, porque ayuda a mantener la seguridad operativa en el largo plazo.

¿Qué pruebas evitan fallas tempranas?

Para evitar fallas tempranas en instalaciones marinas, conviene revisar la integridad del sistema antes y después del tendido. Ahí entran pruebas de resistencia de aislamiento, resistencia dieléctrica y continuidad del conductor.

No es un mero trámite. En un entorno marino, el cableado está expuesto a humedad, sal y exigencias mecánicas que pueden pasar la cuenta mucho antes de lo esperado si nadie revisa a tiempo.

Además, se recomiendan ensayos de resistencia al agua, envejecimiento y comportamiento frente al fuego. A eso se suman inspecciones visuales y monitoreo de temperatura para detectar señales de degradación antes de que el problema escale.
