7 Tipos de Cables de Instrumentación para Automatización

Los cables de instrumentación son esenciales en la automatización industrial, ya que permiten transmitir datos y energía con precisión, evitando interferencias. Elegir el cable correcto no solo asegura operaciones confiables, sino que también reduce costos por fallas o inactividad. Aquí te presento los 7 tipos más usados en la industria:

1. Cable Blindado Estándar: Ideal para sistemas PLC y SCADA, con protección contra interferencias electromagnéticas.
2. Cable CANbus: Diseñado para redes industriales seriales, soporta hasta 32 transmisores y 43 receptores.
3. Cable PROFIBUS: Especial para procesos industriales, con variantes DP y PA según la aplicación.
4. Cable Foundation Fieldbus: Perfecto para sistemas bidireccionales, con una capacidad de hasta 1.900 metros.
5. Cable HART: Combina señales analógicas y digitales, optimizando el monitoreo y mantenimiento de dispositivos.
6. Cable AS-i: Simplifica el cableado de sensores y actuadores binarios en sistemas modulares.
7. Cable CANopen: Utilizado en aplicaciones avanzadas, como robótica y control de movimiento.

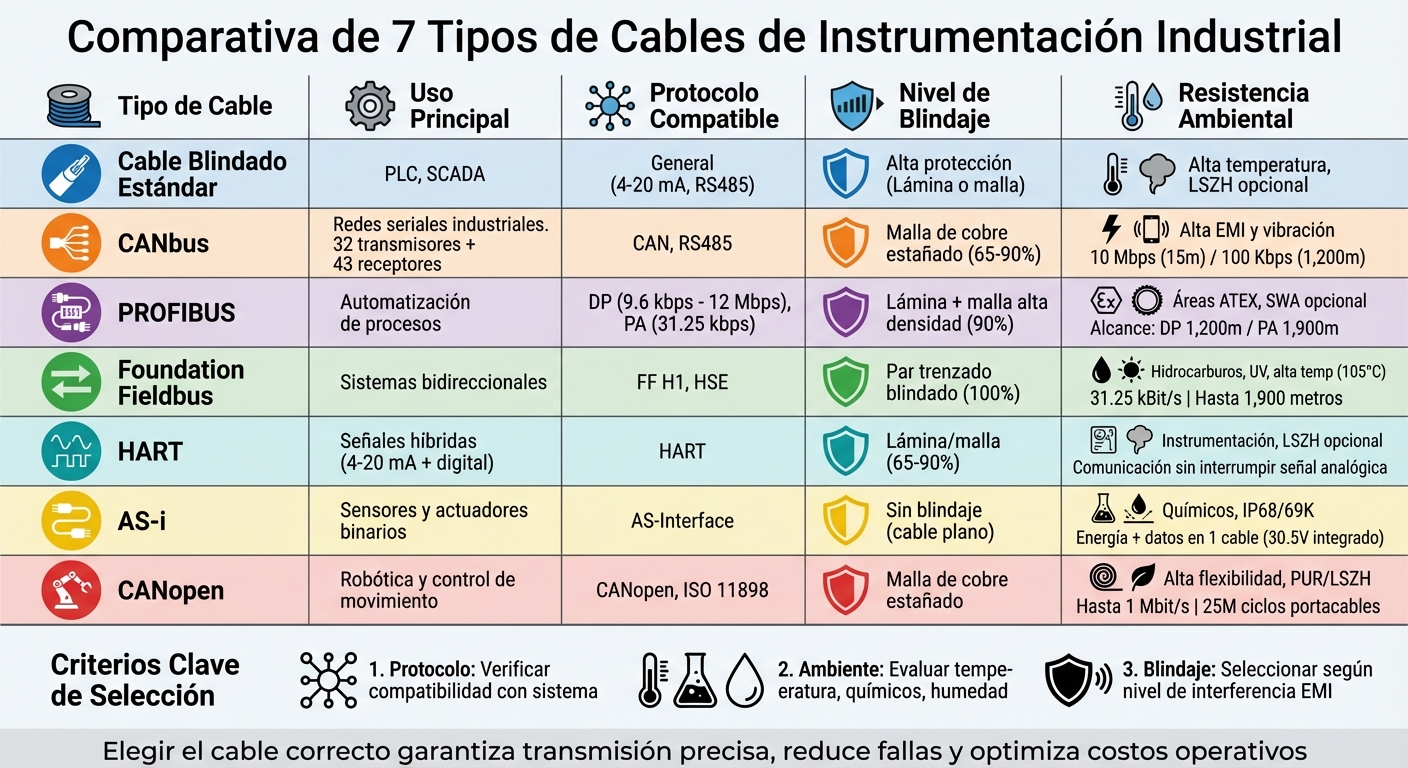

Comparativa rápida

Tipo de Cable	Uso Principal	Protocolo Compatible	Blindaje	Resistencia Ambiental
Blindado Estándar	PLC, SCADA	General	Lámina o malla	Alta temperatura, LSZH opcional
CANbus	Redes seriales industriales	CAN, RS485	Malla de cobre estañado	Alta EMI y vibración
PROFIBUS	Automatización de procesos	DP, PA	Lámina + malla de alta densidad	Áreas ATEX, SWA opcional
Foundation Fieldbus	Sistemas bidireccionales	FF H1, HSE	Par trenzado blindado	Hidrocarburos, UV, alta temp.
HART	Señales híbridas (4-20 mA)	HART	General	Instrumentación, LSZH opcional
AS-i	Sensores y actuadores binarios	AS-Interface	Sin blindaje	Químicos, IP68/69K
CANopen	Conectividad avanzada	CANopen, ISO 11898	Malla de cobre estañado	Flexibilidad, alta resistencia

Elegir el cable adecuado depende del protocolo, las condiciones del entorno y los requisitos de transmisión. Invertir en cables de calidad garantiza un funcionamiento confiable y seguro.

Criterios para Seleccionar el Cable de Instrumentación Correcto

sbb-itb-f30cc9a

1. Cable de Instrumentación Blindado Estándar

El cable de instrumentación blindado es un componente clave en el control industrial. Su blindaje de aluminio/poliéster, combinado con un cable de drenaje, actúa como una barrera efectiva contra interferencias provenientes de motores, variadores y líneas de potencia. Esto asegura una transmisión precisa de señales hacia sistemas como PLC y SCADA. Aquí te explicamos cómo su diseño mejora la transmisión.

Precisión en la transmisión de señales

La configuración en pares o triples está diseñada para cancelar el ruido, garantizando que las señales lleguen sin distorsión a dispositivos como indicadores, relés o alarmas. Estos cables operan a 110V y están disponibles con configuraciones que van de 2 a 61 núcleos.

Protección contra interferencias electromagnéticas

Existen dos tipos principales de blindaje:

• Lámina de aluminio: Proporciona una cobertura completa (100%) contra interferencias de radiofrecuencia (RFI).
• Blindaje trenzado de cobre: Ofrece una cobertura que varía entre 30% y 95%, siendo especialmente útil contra interferencias electromagnéticas (EMI) de baja frecuencia.

Para reducir aún más las interferencias, conectar a tierra uno de los núcleos de reserva puede disminuir el voltaje perturbador entre un 25% y un 50%.

Compatibilidad con protocolos industriales

Estos cables son compatibles con protocolos como RS485 y están diseñados para circuitos de hasta 450/750V. El blindaje de lámina es ideal para aplicaciones estacionarias que enfrentan ruido de alta frecuencia, mientras que el blindaje trenzado es más adecuado para instalaciones sujetas a movimiento o vibración constante. Además, los materiales empleados aseguran un rendimiento confiable en una variedad de entornos.

Resistencia a condiciones ambientales

El aislamiento XLPE soporta altas temperaturas y protege contra cortocircuitos en caso de sobrecargas prolongadas. Por otro lado, las cubiertas LSZH minimizan la emisión de humo, lo que es crucial en espacios cerrados. En entornos que exigen altos estándares de higiene, se recomiendan recubrimientos de PUR. Sin embargo, en ambientes ácidos o alcalinos, es necesario un recubrimiento especial para garantizar su durabilidad.

2. Cable CANbus para Comunicación Industrial Serial

El cable CANbus destaca por su uso de señalización diferencial. En este sistema, un conductor transmite la señal mientras el otro lleva su inversa. Este diseño genera una diferencia de potencial que ayuda a minimizar las interferencias de modo común, permitiendo conectar hasta 32 transmisores y 43 receptores en una red industrial. Gracias a esta arquitectura, es ideal para equipos de producción y módulos de entrada/salida remotos. Además, cuenta con soluciones avanzadas de blindaje que se explican a continuación.

Precisión en la transmisión de señales

La clave para un rendimiento óptimo en redes industriales es su impedancia característica de 120 Ω, que reduce las reflexiones de señal. Además, su baja capacitancia evita distorsiones en trayectos largos. Este cable puede alcanzar velocidades de 10 Mbps en distancias de hasta 15 metros o 100 Kbps en extensiones de hasta 1.200 metros.

Blindaje y protección contra interferencias electromagnéticas

El blindaje de estos cables combina una lámina de aluminio con una malla de cobre estañado, ofreciendo entre un 65% y 90% de cobertura. Esta doble protección actúa como una jaula de Faraday, bloqueando tanto las interferencias de alta frecuencia como el ruido electromagnético de baja frecuencia. Por otro lado, el aislamiento de polietileno o XLPE se caracteriza por un coeficiente dieléctrico bajo (2,3 en el caso del XLPE frente a 7,4 del PVC), lo que reduce los efectos capacitivos y las ondas reflejadas.

Compatibilidad con protocolos de automatización industrial

Estos cables son compatibles con protocolos avanzados como CANopen, DeviceNet y SDS (Smart Distributed System). Su baja capacitancia y la impedancia de 120 Ω también los hacen aptos para aplicaciones RS-485. Funcionan en un rango de temperatura de -30°C a +70°C, y existen versiones especializadas con cubiertas resistentes al aceite, radiación UV y corrosión química. Estas versiones son ideales para aplicaciones de enterramiento directo o en ambientes marinos.

3. Cable PROFIBUS para Automatización de Procesos

El cable PROFIBUS, basado en la norma IEC-61158, permite transmitir señales digitales y analógicas con alta precisión y sin interferencias. Este sistema cuenta con dos variantes especializadas que se adaptan a diferentes necesidades:

• PROFIBUS DP: Utiliza RS-485, alcanzando velocidades de 9,6 kbps a 12 Mbps, ideal para periféricos descentralizados.
• PROFIBUS PA: Opera a 31,25 kbps y está diseñado para entornos ATEX con requisitos de seguridad intrínseca.

A continuación, se detalla cómo estas variantes aseguran transmisiones fiables y precisas.

Precisión en la transmisión de señales

Gracias a su arquitectura de par trenzado blindado (STP), el cable PROFIBUS protege las señales contra interferencias electromagnéticas. En términos de alcance, un segmento PROFIBUS DP puede extenderse hasta 1.200 metros a velocidades más bajas, mientras que PROFIBUS PA puede alcanzar hasta 1.900 metros. Además, la red soporta hasta 32 dispositivos por segmento, con una capacidad total de 126 maestros y dispositivos en una sola red.

Protección contra interferencias electromagnéticas

El blindaje del cable puede estar compuesto por cinta de cobre, polímero conductor o malla de cobre reforzada, ofreciendo hasta un 90% de cobertura. Este diseño elimina las interferencias: el trenzado neutraliza el acoplamiento inductivo, mientras que el blindaje físico elimina el acoplamiento capacitivo. En aplicaciones industriales, los cables tipo "SY" incluyen una malla de acero galvanizado para mayor protección mecánica. Para garantizar su efectividad, el sistema debe estar conectado a un punto de tierra común.

Compatibilidad con protocolos de automatización industrial

La capacidad de interoperar con otros sistemas es posible gracias al blindaje robusto, que asegura comunicaciones estables. Al ser un protocolo único, PROFIBUS elimina la necesidad de múltiples sistemas, facilitando la automatización híbrida. Este diseño modular permite agregar nodos fácilmente, lo que simplifica la migración, la expansión y la escalabilidad de la red. Además, los segmentos DP y PA pueden integrarse mediante convertidores de medios o enlaces DP/PA, permitiendo que dispositivos PA con seguridad intrínseca trabajen eficientemente con la red DP de alta velocidad.

Adaptación a condiciones ambientales específicas

Los cables PROFIBUS están disponibles con recubrimientos especializados según el entorno. Por ejemplo:

• LSZH (Low Smoke Zero Halogen): Ideal para seguridad contra incendios.
• Cubiertas tipo "SY": Incorporan trenzado de acero galvanizado para resistir estrés mecánico.
• SWA (Steel Wire Armoured): Ofrecen mayor protección contra daños físicos.

En zonas peligrosas o explosivas (ATEX), se recomienda el uso de cables PROFIBUS PA con recubrimientos LSZH y blindaje adecuado para garantizar un funcionamiento seguro.

4. Cable Foundation Fieldbus para Sistemas Bidireccionales

El cable Foundation Fieldbus funciona a una velocidad de 31,25 kBit/s, combinando una señal modulada con la alimentación de corriente continua (DC). Utiliza codificación Manchester para garantizar la precisión en la transmisión de datos. Existen cuatro tipos de cables (A, B, C y D), siendo el Tipo A el más recomendado debido a su calidad superior y capacidad de cubrir hasta 1.900 metros en un solo segmento. A continuación, se describen sus principales características en cuanto a transmisión, protección y resistencia ambiental.

Precisión en la transmisión de señales

El diseño de par trenzado blindado del cable FF asegura una transmisión confiable. Con unas 20 vueltas por metro, este trenzado minimiza la interferencia electromagnética y el crosstalk. Para mantener la calidad de la señal, se deben instalar terminadores (como el TP-32) en ambos extremos del troncal, evitando así reflexiones por desajustes de impedancia. Además, la tensión en el spur debe mantenerse por encima de 11 V DC para garantizar el correcto funcionamiento de los dispositivos.

Protección contra interferencias electromagnéticas

El blindaje de aluminio-poliéster, con una cobertura del 100%, proporciona una protección eficaz contra interferencias, lo que resulta crucial dado que muchos problemas en sistemas FF se originan por fallos en el cableado. Es esencial evitar instalar el cable cerca de líneas de alta tensión (230VAC/440VAC). Además, el blindaje debe conectarse al punto de tierra de instrumentos en un extremo, mientras que en el otro extremo debe mantenerse aislado para prevenir bucles de tierra.

Compatibilidad con protocolos de automatización industrial

Gracias a su diseño, este cable es compatible con protocolos que permiten la conexión de múltiples dispositivos. A diferencia de los sistemas analógicos tradicionales de 4-20 mA, el cable FF admite la conexión de varios dispositivos en un único segmento mediante una arquitectura de troncal y spur. Para distancias mayores a 1.900 metros, se pueden emplear repetidores que detecten y retransmitan la señal codificada Manchester, permitiendo un máximo de cuatro repetidores por segmento H1. El estándar de cableado utiliza color Naranja para Positivo (+) y Azul para Negativo (-).

Adaptación a condiciones ambientales específicas

El diseño del cable FF está pensado para cumplir con las exigencias de los entornos industriales. Los cables con armadura SWA y cubiertas de PVC o PUR son resistentes a hidrocarburos, aceite y radiación UV, y pueden operar a temperaturas de hasta 105°C. Para proteger los conductores y el blindaje, el radio de curvatura del cable debe ser al menos 10 veces su diámetro.

5. Cable HART para Comunicación de Señal Ininterrumpida

El cable HART (Highway Addressable Remote Transducer) permite que las señales digitales se superpongan sobre un bucle analógico estándar de 4-20 mA, ofreciendo una comunicación fluida y eficiente. Esta tecnología de señal dual permite realizar diagnósticos, calibraciones y tareas de mantenimiento en transmisores digitales sin interrumpir la señal analógica.

Precisión en la transmisión de señales

El diseño de baja capacitancia de los cables HART garantiza un alcance prolongado y un rendimiento confiable, incluso en entornos industriales desafiantes. Gracias a su capacidad para transmitir simultáneamente señales analógicas y digitales a través del mismo par de cables, es posible monitorear los procesos en tiempo real mientras se realizan tareas de mantenimiento. Además, estos cables conectan transmisores inteligentes con calibradores de procesos documentadores, automatizando tanto la calibración como la carga de resultados en sistemas de gestión de activos. Esto asegura una transmisión eficiente y refuerza la fiabilidad que caracteriza a los cables HART.

Blindaje y protección contra interferencias electromagnéticas

Para proteger la integridad de la señal, los cables HART están equipados con blindajes como láminas Beldfoil y mallas de cobre estañado, que ofrecen una cobertura de entre el 65% y el 90%, minimizando el impacto de interferencias electromagnéticas (EMI). Este blindaje actúa como una barrera frente a EMI y RFI, lo que resulta esencial para mantener la calidad de las señales analógicas y digitales. Además, un aterrizaje adecuado del blindaje puede reducir el voltaje de perturbación entre un 25% y un 50%.

Compatibilidad con protocolos de automatización industrial

El protocolo HART es ampliamente utilizado en dispositivos como sensores y actuadores, ocupando un lugar destacado en la automatización industrial. Su compatibilidad con el estándar de señal analógica de 4-20 mA permite modernizar sistemas heredados, añadiendo funciones avanzadas como diagnósticos remotos y monitoreo del estado de los dispositivos, sin necesidad de reemplazar la infraestructura existente. Los cables HART facilitan el acceso a datos clave – como información de calibración y condiciones ambientales – sin interferir con la señal de control principal de la planta.

Adaptación a condiciones ambientales específicas

En entornos industriales exigentes, es crucial que los cables HART cumplan con clasificaciones específicas como PLTC (Power Limited Tray Cable) o ITC (Instrumentation Tray Cable) y que sean resistentes al aceite y la luz solar para evitar daños. Materiales como PVC industrial, LSZH (Low Smoke Zero Halogen) o FEP hacen que estos cables sean ideales para ambientes hostiles o sensibles al fuego. Estas características garantizan seguridad y rendimiento, especialmente en sectores como la industria química, petroquímica, refinerías y plantas de energía, donde la transmisión continua y segura de señales es fundamental.

6. Cable AS-i para Actuadores y Sensores Binarios

Entre los cables más utilizados en automatización industrial, el AS-i (Actuator Sensor Interface) se destaca por combinar alimentación y datos en un solo cable plano de dos conductores. Esta característica simplifica el cableado de dispositivos de campo, eliminando la necesidad de instalaciones separadas para energía y comunicación. Como resultado, se reducen tanto los costos de instalación como la complejidad operativa en entornos industriales. A continuación, exploraremos cómo esta tecnología asegura una transmisión de datos eficiente y precisa.

Precisión en la transmisión de señales

El cable AS-i suministra 30,5 V a los dispositivos conectados, integrando un sistema de desacoplamiento de datos que permite extraer información de proceso modulada sin interferencias. Además, su diseño incluye protección contra polaridad inversa, evitando errores de conexión que puedan dañar equipos o comprometer la señal. Gracias a la tecnología de "vampire taps", es posible conectar dispositivos en cualquier punto del cable sin necesidad de cortarlo o pelarlo, lo que garantiza conexiones seguras y resistentes a vibraciones. Como sistema de bus digital, el AS-i supera las limitaciones del cableado analógico tradicional, eliminando las pérdidas de precisión causadas por caídas de voltaje.

Compatibilidad con protocolos de automatización industrial

El AS-i no solo funciona como red de alimentación para dispositivos binarios, sino que también se integra fácilmente con protocolos de nivel superior como PROFINET, EtherNet/IP o EtherCAT mediante gateways. Estos gateways permiten una comunicación segura y confiable, cumpliendo con estándares de seguridad hasta PL e (EN ISO 13849) y SIL 3 (IEC 61508). Además, incluyen APIs REST y servidores web para aplicaciones avanzadas de IIoT y diagnóstico. Para facilitar su identificación, el sistema utiliza un esquema de colores estándar: cable amarillo para datos y energía, y cables negros o grises para alimentación auxiliar.

Resistencia a condiciones ambientales extremas

Los módulos AS-i están diseñados para adaptarse a diversas condiciones ambientales, con clasificaciones de protección que van desde IP20 para gabinetes de control hasta IP67, IP68 e incluso IP69K para instalaciones en campo bajo condiciones extremas. Por ejemplo, los módulos de la serie G10, reconocidos por ser los más compactos del mundo con protección IP68/69K, son ideales para la industria alimentaria y farmacéutica, donde se requieren lavados a alta presión y temperaturas elevadas. Las redes AS-i pueden extenderse varios cientos de metros y configurarse en estrella, anillo o línea, dependiendo de las necesidades. Además, los conductores de 1,5 mm² o 2,5 mm² recubiertos de polietileno (PE) son altamente resistentes a la luz, el envejecimiento y la fatiga, garantizando un rendimiento confiable en los entornos industriales más exigentes.

7. Cable CANopen para Protocolos Fieldbus Avanzados

En el ámbito de la conectividad industrial, el protocolo CANopen ha marcado un antes y un después en términos de eficiencia y simplicidad. Este cable, basado en el bus CAN (Controller Area Network), desarrollado por Bosch en 1985, ha transformado las comunicaciones industriales. A diferencia del cableado punto a punto, que suele ser voluminoso y costoso, CANopen utiliza un bus compartido que reduce significativamente el peso, la complejidad y los costos de instalación. Este protocolo es un estándar en sectores como la automatización industrial, equipos médicos y aplicaciones ferroviarias. Aquí te contamos por qué CANopen es una opción avanzada para la automatización industrial.

Precisión en la transmisión de señales

La transmisión de señales en CANopen es altamente precisa gracias a un sistema de arbitraje no destructivo basado en la prioridad. Si dos nodos intentan transmitir al mismo tiempo, el mensaje con mayor prioridad (ID más bajo) se envía sin interrupciones. Además, cada trama incluye un CRC de 15 bits para verificar su integridad, descartando automáticamente aquellas que presenten errores. Las redes de alta velocidad soportan tasas de hasta 1 Mbit/s, mientras que las versiones diseñadas para mayor tolerancia a fallos operan a 125 kbit/s, priorizando la seguridad en aplicaciones críticas como los sistemas de frenos.

Blindaje y protección contra interferencias electromagnéticas

Los cables CANopen están diseñados con pares trenzados y malla de cobre estañado, lo que ayuda a cancelar el ruido y proteger las señales electromagnéticas. Además, los modelos diseñados para robótica pueden soportar hasta 25 millones de ciclos en cadenas portacables y 8 millones de ciclos de torsión, garantizando un rendimiento duradero incluso en aplicaciones de movimiento continuo.

Compatibilidad con protocolos de automatización industrial

Este sistema opera sobre CAN de alta velocidad (ISO 11898-2) y utiliza conectores M12 de 5 pines con conductores AWG22, lo que facilita su estandarización. Su diseño permite que cada dispositivo conectado reciba y evalúe los mensajes del sistema, simplificando la integración de nuevos nodos. También es compatible con sistemas de control de motores, sensores inteligentes y actuadores, optimizando las líneas de producción.

Resistencia para condiciones ambientales exigentes

Dependiendo de las necesidades, estos cables están disponibles con diferentes tipos de cubiertas: PVC para instalaciones estándar, PUR para resistencia a productos químicos y LSZH para ambientes con altos estándares de seguridad contra incendios. Además, cuentan con clasificaciones de voltaje de 60 V y una corriente nominal de 4 A a 40°C, garantizando un rendimiento confiable incluso en condiciones extremas.

Tabla Comparativa

A continuación, se presenta una tabla que resume las principales características de cada tipo de cable, facilitando así una visión clara para tomar decisiones informadas:

Tipo de Cable	Precisión de Señal	Tipo de Blindaje	Compatibilidad de Protocolos	Idoneidad Ambiental
Standard Blindado	Alta (analógica/digital)	Lámina (ST) o malla (C)	General 4‑20 mA, control	Industrial/minería; opciones PVC o LSZH
CANbus	Alta (datos seriales)	Par trenzado blindado con malla de cobre estañado	CAN (ISO 11898)	Ambientes con alta EMI y vibración industrial
PROFIBUS	Muy alta (procesos)	Lámina + malla de alta densidad (TCWB)	PROFIBUS DP/PA	Automatización/energía; opciones SWB para estrés mecánico
Foundation Fieldbus	Muy alta (bidireccional)	Par trenzado blindado	FF H1/HSE	Automatización de procesos; áreas peligrosas
HART	Moderada a alta (híbrida)	Blindaje estándar (individual/general)	HART (analógico + digital)	Instrumentación general; opciones PVC o LSZH
AS‑i	Alta (binaria)	Frecuentemente sin blindaje (cable plano)	AS‑Interface	Sistemas modulares; versiones PUR para resistencia química
CANopen	Muy alta (avanzada)	Par trenzado con malla de cobre estañado	CANopen, control de movimiento	Sistemas industriales complejos; alta flexibilidad y opciones PUR

El nivel de blindaje en cada cable tiene un impacto directo en su rendimiento. Por ejemplo, los cables CANbus y CANopen, gracias a su diseño de par trenzado blindado, reducen al mínimo la interferencia de señales externas y de equipos cercanos, garantizando una transmisión precisa en redes industriales. Por otro lado, el AS‑i, con su diseño plano y generalmente sin blindaje, se beneficia de un método de comunicación resistente al ruido, lo que lo hace ideal para sistemas modulares.

En cuanto a ambientes con estrictos requisitos de seguridad contra incendios, los cables con aislamiento XLPE y cubiertas LSZH (Low Smoke Zero Halogen) están ganando popularidad en el mercado industrial chileno. Estos materiales minimizan la emisión de humo tóxico en caso de incendio, ofreciendo mayor protección tanto para el personal como para los equipos críticos de automatización. Esta comparación destaca las ventajas y aplicaciones específicas de cada tipo de cable, subrayando la importancia de elegir la opción correcta según las necesidades del entorno y los protocolos utilizados.

Conclusión

Elegir el cable correcto es fundamental para garantizar la eficiencia y confiabilidad en un sistema de automatización industrial. Desde cables estándar blindados hasta opciones como PROFIBUS, Foundation Fieldbus o CANopen, cada tipo ofrece características específicas que aseguran una comunicación efectiva, resistencia a condiciones ambientales y protección frente a interferencias. La combinación adecuada de protocolos y blindajes es clave para lograr una transmisión precisa y segura.

El primer aspecto crítico a evaluar es la compatibilidad con el protocolo industrial. Los cables deben estar diseñados específicamente para el protocolo que se utilizará, ya sea CANbus para comunicaciones seriales robustas, AS-i para actuadores binarios o HART para sistemas híbridos que aprovechan infraestructura analógica existente. En ambientes más exigentes, el tipo de recubrimiento y blindaje adquiere especial relevancia. Por ejemplo, en instalaciones expuestas a luz UV, humedad o productos químicos, recubrimientos como el polietileno (PE) o LSZH ofrecen mayor protección frente al envejecimiento y minimizan la emisión de gases tóxicos en caso de incendio.

La integridad de la señal depende en gran medida del blindaje elegido. Tanto la calidad en la instalación como la selección adecuada del blindaje son tan importantes como la categoría del cable. En instalaciones complejas que deben soportar múltiples protocolos, condiciones ambientales extremas o altos estándares de seguridad, contar con una evaluación profesional puede marcar una gran diferencia. Técnicas como la conexión a tierra de núcleos de repuesto pueden reducir las interferencias eléctricas entre un 25% y 50%.

En Inducable, ofrecemos cables certificados de marcas reconocidas como Belden y Teldor, además de brindar asesoría técnica especializada para cada proyecto. Antes de la instalación, asegúrese de verificar la corriente nominal y el índice de aislamiento del cable para prevenir fallas y garantizar el óptimo desempeño del sistema.

FAQs

¿Cómo puedo elegir el cable de instrumentación ideal para mi sistema de automatización?

Para seleccionar el cable de instrumentación correcto, es crucial considerar las condiciones específicas de su aplicación. Comience evaluando el rango de temperatura al que estará expuesto el cable. Asegúrese de que pueda manejar tanto la temperatura máxima de operación (como 30 °C o 70 °C) como posibles picos térmicos. Además, examine el entorno físico: si el cable estará expuesto a humedad, productos químicos, polvo o radiación UV, opte por opciones con cubiertas resistentes o materiales diseñados para evitar la corrosión.

El blindaje es otro factor importante. Si el cable estará cerca de equipos que generen interferencia electromagnética, como motores o líneas de alta potencia, elija uno con blindaje de malla o lámina para mantener la integridad de la señal. Por último, considere las propiedades eléctricas, como la tensión de la señal y la capacidad de corriente, asegurándose de que se ajusten a las necesidades de su sistema, sin descuidar su presupuesto.

Al seleccionar cables que cumplan con los requisitos de temperatura, condiciones ambientales, blindaje y especificaciones eléctricas, podrá asegurar un funcionamiento confiable y eficiente en su sistema de automatización.

¿Cuáles son las principales diferencias entre los cables PROFIBUS DP y PA en sistemas de automatización?

Los cables PROFIBUS DP y PROFIBUS PA cumplen roles específicos dentro de la automatización industrial, cada uno diseñado para satisfacer distintas necesidades operativas.

PROFIBUS DP se emplea principalmente para garantizar comunicaciones rápidas y confiables entre sistemas de control descentralizados, como PLC y módulos de entradas/salidas distribuidos. Este cable está diseñado para transmitir datos de manera eficiente, aunque no proporciona energía a los dispositivos de campo conectados.

En contraste, PROFIBUS PA está diseñado para la automatización de procesos. Este tipo de cable utiliza una línea de dos conductores que no solo transmite datos, sino que también suministra energía a dispositivos de campo como transmisores de presión o temperatura. Es especialmente útil en entornos donde se requiere seguridad intrínseca, permitiendo conectar o desconectar equipos sin interrumpir el funcionamiento de la red.

En pocas palabras, mientras PROFIBUS DP se centra en la velocidad y la gestión de E/S discretas, PROFIBUS PA combina la transmisión de datos con el suministro de energía, destacándose en entornos sensibles y seguros.

¿Cuál es la importancia del blindaje en los cables de instrumentación en sistemas de automatización?

El blindaje en los cables de instrumentación juega un rol clave al proteger las señales de bajo nivel frente a interferencias electromagnéticas y el ruido generado por equipos industriales cercanos. Esto garantiza que los datos críticos para el control y la medición en procesos automatizados se transmitan de manera precisa y confiable.

Además, este blindaje evita que las señales se degraden, lo que ayuda a reducir errores de comunicación y prolonga la vida útil del cableado. Gracias a esto, se minimizan las interrupciones inesperadas y se mejora tanto la eficiencia como la disponibilidad de los sistemas de automatización industrial. Su diseño incorpora una capa metálica protectora que actúa como barrera frente a campos electromagnéticos externos y descargas eléctricas, asegurando que la información que viaja entre sensores, actuadores y sistemas de control se mantenga íntegra.
