Cómo Elegir Conectores para Cables de Comunicación
Ene
La selección de conectores para cables de comunicación en entornos industriales requiere considerar tres aspectos clave: compatibilidad con el cable y protocolo, resistencia a condiciones extremas y rendimiento confiable de datos. Un conector mal elegido puede causar fallas, interrupciones y altos costos operativos. Aquí tienes los puntos esenciales:
- Compatibilidad técnica: Verifica el tipo de cable (por ejemplo, Ethernet o RS-485), el protocolo que utilizarás (PROFINET, PROFIBUS, etc.) y las especificaciones físicas como el calibre del cable y el blindaje.
- Condiciones del entorno: Evalúa factores como temperatura (-55°C a +125°C), humedad, vibraciones y exposición a líquidos. Conectores con clasificaciones IP67, IP68 o IP69 son ideales en ambientes industriales.
- Durabilidad y rendimiento: Asegúrate de que soporten al menos 500 ciclos de conexión, tengan una resistencia de aislamiento superior a 1.000 MΩ y sean capaces de manejar velocidades de transmisión de hasta 10 Gbps, según la aplicación.
Por ejemplo, los conectores M12 D-coded son perfectos para Ethernet industrial (100 Mbit/s), mientras que los M12 X-coded soportan redes de alta velocidad (10 Gbit/s). Para ambientes con alta vibración, elige conectores con sistemas roscados.
Consejo práctico: Siempre adquiere conectores de proveedores especializados y revisa certificaciones como EIA-364-28D para garantizar calidad y confiabilidad. Un conector adecuado no solo protege tus equipos, sino que también asegura la continuidad operativa en los entornos más exigentes.
Factores a Considerar al Seleccionar Conectores
Compatibilidad con el Tipo de Cable
Es fundamental asegurarse de que el conector sea adecuado para el protocolo de comunicación que planeas usar. Por ejemplo, los conectores M12 con "codificación D" están diseñados específicamente para Ethernet y PROFINET. Usar un conector incorrecto puede resultar en fallas intermitentes o incluso en la imposibilidad de operar.
La estructura física del conector también es clave. Un conector M12 para Ethernet utiliza 4 pines, mientras que un RJ45 necesita 8 pines. Además, presta atención al calibre del cable, como 22 AWG, y al diámetro de la cubierta exterior para garantizar un ajuste adecuado. También es importante considerar las especificaciones eléctricas, que incluyen voltajes de hasta 60 V DC y corrientes que oscilan entre 1,0 A y 1,2 A por contacto.
Para preservar la integridad de la señal, es crucial conectar el blindaje del cable directamente al conector. Esto se puede lograr mediante conexiones roscadas o uniendo la malla de cobre estañado o la lámina de aluminio a la carcasa del conector. Sin esta conexión, el sistema queda vulnerable a interferencias electromagnéticas, lo que puede afectar su rendimiento en entornos exigentes.
Condiciones Ambientales
El entorno donde se usará el conector define el nivel de resistencia que este debe ofrecer. La clasificación IP (Ingress Protection) es una guía esencial. Por ejemplo, los conectores IP68 o IP69 son ideales para áreas con alta humedad o exposición directa a líquidos, mientras que los IP20 funcionan bien en espacios protegidos. En plantas industriales chilenas, donde el lavado o la limpieza con agua a presión son comunes, los conectores IP69 son indispensables.
En ambientes con vibraciones constantes, los conectores con conexión roscada son más confiables. Por ejemplo, los M12 con un torque de 0,6 Nm resisten mejor las vibraciones que los conectores con sistemas de presión. Durante las pruebas estándar, los conectores son sometidos a frecuencias entre 10 Hz y 2.000 Hz durante 12 horas para garantizar que no haya interrupciones eléctricas.
| Factor Ambiental | Estándar/Prueba | Requisitos Clave |
|---|---|---|
| Temperatura Extrema | -55°C a +125°C (EIA-364-32C) | Materiales resistentes al calor, carcasas metálicas |
| Alta Vibración | 10 Hz a 2.000 Hz (EIA-364-28D) | Conexión roscada (M12), soportes SMT |
| Ingreso de Líquidos/Polvo | IP67, IP68, IP69 | O-rings, carcasas selladas, cubiertas PUR |
| Exposición Química | Resistencia a abrasión/aceite | Cubiertas de poliuretano (PUR) o libres de halógenos |
Para aplicaciones que implican movimiento constante, como en robótica, los cables con cubierta de poliuretano (PUR) son una excelente opción, ya que ofrecen mayor resistencia a la abrasión. Algunos cables Ethernet industriales están diseñados para soportar hasta 1.000.000 de ciclos en cadenas portacables a velocidades de movimiento de 3 m/s. Una vez que garantices la resistencia del conector frente a condiciones adversas, el siguiente paso es asegurar un rendimiento de datos confiable.
Requisitos de Rendimiento
En entornos industriales, no basta con proteger los conectores contra el ambiente; también deben manejar datos a alta velocidad. Asegúrate de que la velocidad de transmisión de datos sea compatible con la capacidad del conector. Por ejemplo, las redes de automatización industrial modernas suelen requerir velocidades de hasta 3 Gbps. Para evitar problemas como diafonía o descargas, opta por conectores con una resistencia de aislamiento superior a 1.000 MΩ.
La durabilidad mecánica también es importante, especialmente en equipos que necesitan ser reconfigurados con frecuencia. Busca conectores diseñados para soportar al menos 500 ciclos de conexión y que ofrezcan una fuerza de retención mínima de 3,9 N por contacto, lo que garantiza su funcionalidad incluso en entornos con alta vibración.
Para evitar daños durante la conexión, utiliza conectores con polarización y guías bien diseñadas. En aplicaciones donde las conexiones están sometidas a tensiones mecánicas, técnicas como el "backpotting" (aplicación de resina epoxi en la parte posterior del conector) ayudan a proteger las conexiones contra tirones y movimientos bruscos.
sbb-itb-f30cc9a
Cómo armar un conector M12 PRO Plug Siemens con cable PROFINET 6XV1840-2AH10 | Tutorial paso a paso
Tipos Comunes de Conectores y Sus Usos

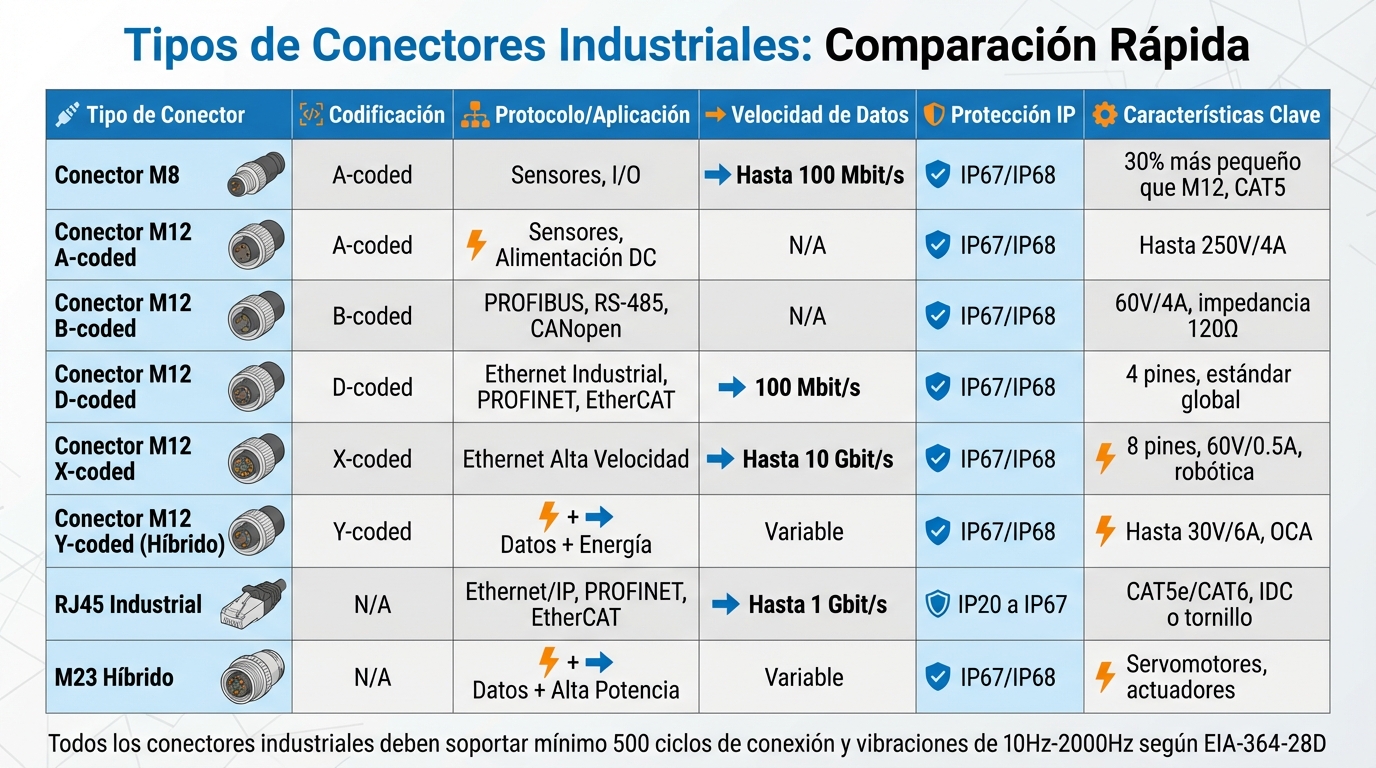

Guía de Selección de Conectores Industriales: Tipos, Aplicaciones y Especificaciones
Los conectores en la automatización industrial se seleccionan cuidadosamente para garantizar comunicaciones confiables y eficientes, adaptándose a las exigencias específicas de cada aplicación.
Conectores M8/M12
Los conectores M8, un 30 % más pequeños que los M12, permiten transmisiones de datos de hasta 100 Mbit/s utilizando cables de Categoría 5. Por otro lado, los M12 son ampliamente reconocidos como el estándar global en automatización industrial gracias a su versatilidad. Su diseño incluye diferentes codificaciones que ayudan a prevenir conexiones incorrectas:
- A-coded: Para sensores y alimentación DC (hasta 250 V/4 A).
- B-coded: Diseñados para PROFIBUS.
- D-coded: Compatibles con Ethernet industrial de 100 Mbit/s y PROFINET.
- X-coded: Ideales para aplicaciones de alta velocidad, soportando hasta 10 Gbit/s.
Por ejemplo, los conectores M12 con codificación D son perfectos para protocolos como EtherCAT y PROFINET, mientras que los X-coded están diseñados para redes Ethernet de alta velocidad, frecuentemente utilizadas en robótica y sistemas automotrices.
Conectores RJ45 Industriales
Los conectores RJ45 industriales son fundamentales para conexiones LAN confiables en entornos industriales exigentes. Suelen emplear conexiones IDC o de tornillo, lo que mejora su confiabilidad. Estos conectores son comúnmente usados en sistemas Ethernet/IP, PROFINET y EtherCAT, soportando cables CAT5e y CAT6 para transmisiones de datos de alta velocidad. Además, su diseño robusto les permite resistir vibraciones y condiciones mecánicas severas, características comunes en plantas industriales.
Conectores Fieldbus (PROFIBUS PA)
Diseñados específicamente para redes de automatización de procesos, los conectores para PROFIBUS utilizan interfaces M12 con codificación B. A menudo incluyen resistencias de terminación integradas, asegurando la integridad de la señal en comunicaciones de larga distancia. Son compatibles con cables como el Belden 3076F, empleados en Foundation Fieldbus y PROFIBUS PA, y son esenciales en sistemas de control distribuido donde la comunicación determinista es clave.
Conectores Híbridos Circulares
Los conectores híbridos circulares combinan datos y energía en una sola interfaz, optimizando el espacio. Por ejemplo:
- Los conectores M12 con codificación Y pueden transmitir hasta 30 V/6 A.
- Los conectores M8 híbridos (D-coded) soportan PoE+ de hasta 30 watts junto con la transmisión de datos.
Esta tecnología, conocida como "One Cable Automation" (OCA), es ideal para servomotores y actuadores. Además, los conectores M23 se usan en aplicaciones que requieren mayor capacidad de potencia junto con señales de control, ofreciendo una solución completa para sistemas más complejos.
Compatibilidad de Conectores con Cables Inducable
Seleccionar el conector adecuado no es solo una cuestión técnica, es un paso clave para garantizar un rendimiento óptimo en sistemas de comunicación y energía. La compatibilidad depende de factores como el protocolo, las características físicas del cable y las condiciones ambientales. Aquí se presentan ejemplos específicos de aplicaciones RS-485 y Ethernet para ilustrar cómo elegir el conector correcto.
Para cables RS-485 como el Belden 3105A, los conectores M12 con codificación B son una excelente opción. Este cable cuenta con conductores de 22 AWG y una impedancia de 120 Ohm, características que el conector debe respetar para evitar problemas como reflexiones de señal. Además, su blindaje de malla de cobre estañado al 65% sobre papel aluminio requiere conectores que aseguren un blindaje continuo, minimizando las interferencias electromagnéticas.
En aplicaciones Ethernet, como las que emplean el Belden 11700A (CAT5e), los conectores M12 con codificación D o los RJ45 industriales son ideales. Estos conectores deben soportar velocidades de 100 Mbit/s y garantizar una terminación de pares adecuada para reducir la diafonía. También es importante que el conector sea compatible con el diámetro nominal del cable, que en este caso es de 7,47 mm.
"Seleccionar el conector correcto es esencial para garantizar una transmisión confiable de señales y energía… factores técnicos y operacionales pueden influir en el rendimiento y durabilidad del sistema." – Esther Garrido, Product Manager, Eurotronix
Tabla de Comparación de Conectores
| Tipo de Conector | Cable Inducable Compatible | Protocolo / Aplicación | Nivel de Protección | Característica Principal |
|---|---|---|---|---|
| M12 B-Coded | Belden 3105A (RS-485) | PROFIBUS PA / CANopen / RS-485 | IP67 / IP68 | 60V/4A; mantiene impedancia de 120 Ohm; blindaje 360° |
| M12 D-Coded | Belden 11700A (CAT5e) | Ethernet Industrial (100 Mbit/s) | IP67 / IP68 | Configuración de 4 pines para datos estándar |
| M12 X-Coded | Belden 10GX (CAT6A) | Ethernet de Alta Velocidad (1 Gbit/s) | IP67 / IP68 | 8 pines; soporta hasta 60V y 0,5A |
| RJ45 Industrial | Belden 11700A (CAT5e) | Ethernet / EtherNet/IP | IP20 a IP67 | Disponible con carcasas ruggedizadas; conexión IDC o tornillo |
| Fieldbus (D-Sub) | Belden 3105A | PROFIBUS DP / RS-485 | IP20 (Estándar) | Usado para nivel de control a gestión |
Los conectores industriales están diseñados para soportar hasta 500 ciclos de acoplamiento y resistir vibraciones de 10 Hz a 2.000 Hz durante 12 horas sin interrupciones eléctricas. En aplicaciones con movimiento continuo, como las robóticas, el uso de técnicas como el "backpotting" (relleno posterior con resina epoxi) ofrece un alivio de tensión adicional, prolongando la vida útil del cable incluso en condiciones mecánicas extremas.
Cómo Seleccionar e Instalar Conectores para Cables de Comunicación
Paso 1: Identificar el Tipo de Cable y Protocolo
Primero, identifica el tipo de cable y protocolo que necesita tu sistema. Por ejemplo, para aplicaciones Ethernet, se suelen usar conectores RJ45 o M12 con codificación D. En cambio, para sistemas como RS-485 o PROFIBUS PA, los conectores M12 con codificación B son los adecuados. Es importante revisar las especificaciones del cable: el Belden 11700A (CAT5e), por ejemplo, soporta hasta 100 Mbit/s utilizando dos pares, mientras que para Gigabit Ethernet se requieren cuatro pares. Además, asegúrate de que el conector mantenga la continuidad del blindaje del cable para evitar interferencias electromagnéticas. Una vez definido el cable, analiza las condiciones ambientales donde se instalará el conector.
Paso 2: Evaluar las Condiciones Ambientales y Operacionales
El entorno donde operará el conector influye directamente en la selección del tipo adecuado. En ambientes extremos, opta por conectores certificados como EIA-364-32C, diseñados para soportar temperaturas desde -55°C hasta +125°C. Si el sistema estará expuesto a vibraciones constantes, asegúrate de que los conectores cumplan con la norma EIA-364-28D, que evalúa su resistencia ante vibraciones de 10 Hz a 2.000 Hz durante 12 horas sin interrupciones eléctricas. Para entornos con alta humedad o riesgo de contacto con líquidos, selecciona conectores con clasificación IP67 o IP68. En áreas con alta radiación electromagnética, utiliza cables blindados (STP) junto con conectores que garanticen una conexión a tierra eficiente del blindaje.
"Los niveles extremos de temperatura y humedad que se encuentran a menudo en las instalaciones industriales ejercen un estrés considerable sobre los componentes electrónicos y pueden causar que los equipos funcionen mal." – Wendy Preston, Autora Técnica, Harwin
Paso 3: Verificar Certificaciones y Estándares
Asegúrate de que los conectores cumplan con certificaciones relevantes para la industria y las condiciones de instalación, como CMP para manejo de aire o CMR para ductos verticales. También verifica que sean compatibles con las propiedades eléctricas del cable, como la impedancia de 120 Ohm en cables RS-485 o la configuración de pares en cables Ethernet. Una vez confirmados estos estándares, selecciona componentes de calidad que garanticen un rendimiento confiable.
Paso 4: Adquirir de Proveedores Confiables
Compra conectores y accesorios exclusivamente de proveedores especializados. Por ejemplo, Inducable ofrece conectores diseñados específicamente para cables como el Belden 3105A (RS-485), que utiliza conectores M12 B-Coded, o el Belden 11700A (CAT5e), compatible con conectores M12 D-Coded o RJ45 industriales. Además, los proveedores confiables suelen ofrecer asesoría técnica para ayudarte a elegir el conector adecuado según las necesidades de tu proyecto. Evita componentes de baja calidad que puedan comprometer el sistema; invertir en productos certificados asegura la integridad y el correcto funcionamiento de toda la instalación.
Conclusión
Al seleccionar conectores, es esencial tener en cuenta tres factores clave: compatibilidad del cable y protocolo, resistencia a las condiciones ambientales y capacidad de rendimiento. Wendy Preston, técnica de Harwin, lo resume perfectamente:
"Seleccionar productos de cableado y conectores personalizados para aplicaciones industriales puede ser un proceso complejo con varios peligros potenciales".
Cada elección que hagas influye directamente en la confiabilidad de tu red de comunicación. Esto se refleja en las pruebas de resistencia y durabilidad, diseñadas para garantizar un funcionamiento óptimo incluso en los entornos más exigentes.
Por ejemplo, los conectores deben ser capaces de operar en temperaturas extremas que van desde -55°C hasta +125°C, resistir vibraciones de entre 10 Hz y 2.000 Hz, y soportar hasta 500 ciclos de conexión. Estas especificaciones aseguran que el sistema pueda enfrentarse a condiciones como maquinaria pesada, alta humedad o interferencias electromagnéticas intensas.
La calidad de los componentes es crucial. Usar cables y adaptadores de baja calidad puede comprometer todo el sistema, convirtiéndolos en el punto más débil de la cadena electrónica. Por eso, invertir en conectores certificados y adquirirlos de proveedores especializados como Inducable no solo evita fallas costosas, sino que también reduce los tiempos de inactividad.
Certificaciones como la EIA-364-28D y la EIA-364-32C garantizan que los conectores cumplan con los estándares industriales. Además, características como mecanismos de bloqueo seguros, alivio de tensión y blindaje adecuado protegen la integridad de la señal en aplicaciones críticas de automatización.
Siguiendo estas recomendaciones, no solo asegurarás comunicaciones confiables hoy, sino que también te prepararás para futuras actualizaciones sin necesidad de reemplazar todo el sistema.
FAQs
¿Qué factores ambientales debo considerar al elegir conectores para cables de comunicación?
Las condiciones del entorno tienen un papel crucial en la elección de conectores para cables de comunicación, especialmente en sectores industriales donde los desafíos ambientales son parte del día a día. Factores como la humedad, la temperatura, la exposición a agentes corrosivos y las vibraciones pueden influir directamente en la durabilidad y el desempeño de estos componentes.
Por ejemplo, en lugares con alta humedad o donde existe riesgo de contacto con agua, es indispensable optar por conectores con un nivel de protección adecuado, como los de clasificación IP67. Este tipo de conectores está diseñado para resistir tanto el agua como el polvo, garantizando un funcionamiento confiable incluso en condiciones adversas.
En entornos con temperaturas extremas, ya sea frío intenso o calor elevado, es importante elegir conectores que puedan soportar estas fluctuaciones sin que su rendimiento se vea afectado. Por otro lado, si los conectores estarán en contacto con productos químicos o expuestos a condiciones corrosivas, es esencial optar por materiales o recubrimientos que ofrezcan resistencia a estos agentes, evitando así daños prematuros.
Tomar en cuenta estos factores no solo mejora la confiabilidad y eficiencia de la instalación, sino que también reduce interrupciones y costos asociados al mantenimiento, asegurando un sistema más duradero y estable.
¿Qué deben tener en cuenta los conectores para garantizar altas velocidades de transmisión de datos?
Los conectores diseñados para altas velocidades de transmisión deben asegurar una señal estable y eficiente. Esto se logra manteniendo una baja reflexión, lo cual depende de tolerancias precisas en su diseño, y garantizando una impedancia correcta (50 o 75 ohmios) para minimizar pérdidas y distorsiones en la señal.
La calidad de los materiales también juega un papel clave. Conectores fabricados con metales conductores de alta pureza e aislantes duraderos son esenciales para soportar condiciones adversas, como vibraciones constantes o temperaturas extremas. Por ejemplo, en sistemas como Ethernet de 10 Gbps o más, se recomienda optar por conectores de categoría 6A o superiores para un desempeño óptimo.
En aplicaciones industriales, es importante elegir conectores con protección IP68 o similar. Esto asegura que sean resistentes al polvo, al agua y a otros factores extremos, garantizando un funcionamiento confiable incluso en los entornos más desafiantes.
¿Por qué es clave elegir conectores compatibles con el protocolo de comunicación en sistemas industriales?
Seleccionar conectores que sean compatibles con el protocolo de comunicación es clave para garantizar una transmisión de datos confiable y eficiente en sistemas industriales y de automatización. Usar un conector incompatible puede provocar pérdidas de señal, interferencias o incluso fallas en la comunicación, afectando directamente el rendimiento de los equipos y la estabilidad de toda la red.
La compatibilidad no solo asegura un buen funcionamiento, sino que también permite que los conectores resistan las condiciones del entorno y los requisitos específicos del sistema. Esto incluye factores como velocidades de transmisión, resistencia a vibraciones, temperaturas extremas o exposición a materiales corrosivos. Además, es fundamental considerar el protocolo que se utilizará, ya sea Ethernet, Profibus o CAN, para evitar problemas de interoperabilidad entre dispositivos. Elegir los conectores adecuados no solo refuerza la estabilidad de la red, sino que también simplifica el mantenimiento y facilita futuras ampliaciones del sistema.
