Guía Completa de Cables para Automatización Industrial

Los cables para automatización industrial son esenciales para transmitir señales, datos y controlar procesos en entornos complejos como minería y manufactura. Diseñados para soportar altas temperaturas, químicos y movimientos constantes, estos cables garantizan eficiencia y seguridad en sistemas como PLCs, DCS y redes industriales (PROFINET, Ethernet/IP, Modbus). Elegir el cable adecuado, considerando factores como blindaje, materiales y protocolos, es clave para evitar fallas y mantener la productividad. En Chile, los cables LSZH son muy demandados por cumplir con normativas locales y ofrecer mayor seguridad en espacios cerrados.

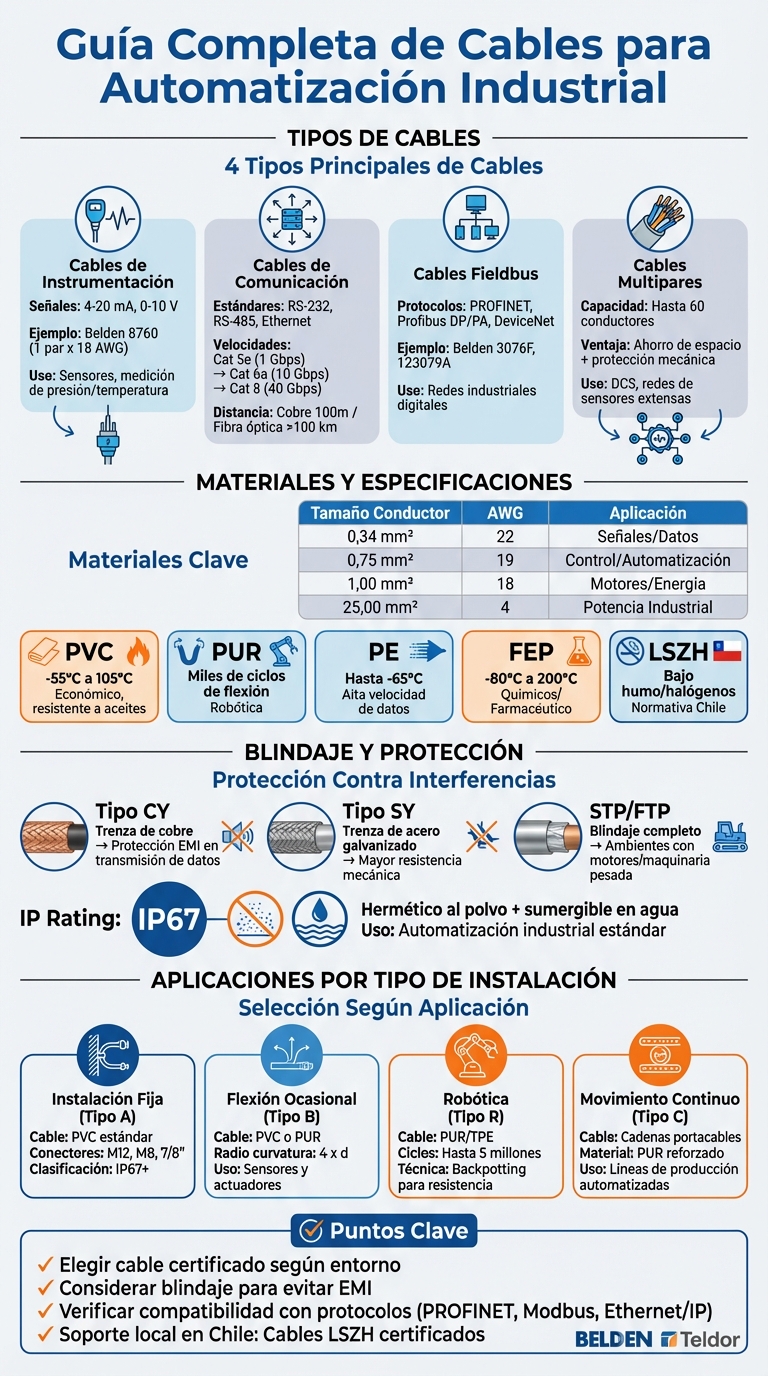

Puntos clave:

• Tipos de cables: Instrumentación, comunicación, fieldbus y multipares.
• Materiales: Cobre, PVC, PUR, FEP, entre otros, según las condiciones del entorno.
• Blindaje: Protege contra interferencias electromagnéticas (EMI).
• Protocolos: PROFINET, Ethernet industrial, Foundation Fieldbus.
• Aplicaciones: Sensores, actuadores, redes industriales, robótica.

Seleccionar cables certificados y adecuados al entorno chileno asegura confiabilidad y reduce costos operativos.

Tipos de Cables para Sistemas de Automatización

A continuación, se describen los principales tipos de cables utilizados en la automatización industrial, cada uno diseñado para cumplir con las demandas específicas del mercado chileno y las condiciones de uso en este ámbito.

Cables de Instrumentación

Los cables de instrumentación se utilizan para transmitir señales de bajo voltaje, como 4–20 mA o 0–10 V, desde sensores e instrumentos de medición hacia sistemas de control . Son esenciales en aplicaciones que requieren precisión, como el monitoreo de presión o el control de temperatura .

Un ejemplo común es el Belden 8760, un cable de 1 par x 18 AWG con conductor de cobre, aislamiento de polietileno (PE) y cubierta de PVC. Este cable utiliza par trenzado blindado (STP) o configuración coaxial para minimizar interferencias de motores o fuentes de iluminación. Por otro lado, los cables multipares, como el Belden 8306, están diseñados para aplicaciones como señales RS-232 y 4–20 mA, ofreciendo un blindaje de lámina con cobertura total y trenza de cobre estañado con un 65% de cobertura.

Mientras los cables de instrumentación se centran en la precisión de las señales, los cables de comunicación priorizan la transferencia rápida y confiable de datos.

Cables de Comunicación

Los cables de comunicación son clave para transmitir datos de alta velocidad entre dispositivos como PLCs, HMIs y computadoras . Incluyen estándares como RS-232, RS-485 y diferentes versiones de Ethernet industrial .

Para RS-485, el Belden 3105A (1 par x 22 AWG) permite la transmisión de datos a largas distancias (hasta 1.200 metros) en entornos industriales exigentes, ofreciendo resistencia a la exposición solar y a aceites. En Ethernet industrial, el cable CAT 5e (como el Belden 11700A de 4 pares x 23 AWG) soporta velocidades de hasta 1 Gbps con una frecuencia de 250 MHz, ideal para conectar robots, PLCs y HMIs. Si se requiere mayor capacidad, el CAT 6a permite velocidades de hasta 10 Gbps en distancias de 100 metros, siendo utilizado en sistemas como PROFINET y EtherCAT. Finalmente, el CAT 8, con una velocidad de hasta 40 Gbps y un ancho de banda de 2.000 MHz, es ideal para aplicaciones de monitoreo predictivo y sensores avanzados.

Estos cables están diseñados para cumplir con las exigencias de protocolos específicos, asegurando un rendimiento óptimo en sistemas industriales.

Cables Fieldbus y Multipares

Los cables fieldbus están diseñados para redes industriales específicas, como Profibus DP, Profibus PA, Foundation Fieldbus y DeviceNet, conectando dispositivos de campo en redes digitales. Un ejemplo es el Belden 3076F, optimizado para Foundation Fieldbus y Profibus PA, mientras que el Belden 123079A es ideal para Profibus DP.

Por otro lado, los cables multipares agrupan hasta 60 conductores en una estructura única, lo que mejora la protección mecánica y ahorra espacio en comparación con los cables individuales. Estos son esenciales en sistemas complejos de automatización, como redes de sensores extensas o sistemas de control distribuido (DCS).

Estos cables no solo cumplen funciones específicas, sino que también aseguran una instalación adecuada y un rendimiento confiable en los sistemas de automatización industrial.

sbb-itb-f30cc9a

Especificaciones Técnicas y Características

Las especificaciones técnicas de los cables son clave para garantizar un rendimiento óptimo en los sistemas de automatización industrial. Estas características no solo permiten seleccionar el cable adecuado, sino que también ayudan a prevenir fallas costosas y a mantener la fiabilidad de los sistemas descritos previamente. A continuación, se detallan los materiales y tamaños de conductores que juegan un rol crucial en estas especificaciones.

Materiales y Tamaños de Conductores

El conductor más utilizado es el cobre desnudo (BC), conocido por su excelente conductividad y eficiencia térmica. En particular, los conductores trenzados Clase 5 (según IEC 60228) son ideales, ya que ofrecen la flexibilidad necesaria tanto para instalaciones fijas como para aquellas con movimientos moderados.

El calibre del conductor tiene un impacto directo en su capacidad para conducir corriente y en su resistencia mecánica. Por ejemplo, un calibre de 0,34 mm² (equivalente a AWG 22) se emplea para transmitir señales y datos, mientras que uno de 25 mm² (AWG 4) es más adecuado para controlar motores de alta potencia. En aplicaciones específicas como cables de termopar, se usan aleaciones metálicas especiales para garantizar mediciones de temperatura precisas y un control térmico eficiente.

Tamaño del Conductor	Equivalente AWG	Aplicación Típica
0,34 mm²	AWG 22	Transmisión de señales/datos
0,75 mm²	AWG 19	Control/Automatización
1,00 mm²	AWG 18	Motores/Suministro de energía
25,00 mm²	AWG 4	Potencia industrial/Control de motores

Materiales de Aislamiento y Cubierta

El aislamiento y la cubierta cumplen funciones críticas: el primero evita cortocircuitos, mientras que la segunda protege el cable de daños mecánicos. Los materiales utilizados se dividen en tres grandes grupos: termoplásticos (como PVC y PE), termoestables (como XLPE, EPR y silicona) y fluoropolímeros (como PTFE y FEP).

• Termoplásticos: El PVC es una opción económica y fácil de procesar, con un rango de temperatura de -55°C a 105°C y buena resistencia a aceites y ácidos. Sin embargo, puede deformarse bajo calor extremo. Por otro lado, el polietileno (PE) destaca por sus propiedades eléctricas, siendo ideal para transmitir datos a alta velocidad y manteniendo flexibilidad hasta -65°C.
• Materiales de alta exigencia: El poliuretano (PUR), usado en robótica y cadenas portacables, soporta miles de ciclos de flexión sin deteriorarse. Los fluoropolímeros como el FEP, con un rango de operación de -80°C a 200°C, son perfectos para entornos químicos o farmacéuticos gracias a su resistencia química excepcional.

Blindaje y Clasificaciones IP

El blindaje es esencial para proteger las señales frente a la interferencia electromagnética (EMI), generada por cables de alto voltaje, calentadores de inducción y drivers de motores en entornos industriales. Tanto la EMI como la diafonía (interferencia entre cables cercanos) pueden causar pérdida de datos y errores de comunicación.

Existen diferentes tipos de blindaje según la aplicación. Por ejemplo, los cables tipo CY cuentan con una trenza de cobre que protege contra la EMI en la transmisión de datos, mientras que los cables tipo SY, con trenza de acero galvanizado, ofrecen mayor resistencia mecánica en sistemas de automatización. En ambientes con maquinaria pesada o motores de inducción, los cables blindados (STP/FTP) son imprescindibles para evitar interrupciones en la comunicación.

Por su parte, las clasificaciones IP aseguran protección contra polvo y agua. Los cables con clasificación IP67, por ejemplo, son completamente herméticos al polvo y pueden sumergirse en agua, una característica común en sistemas de automatización industrial. Esta protección, combinada con cubiertas adecuadas, evita daños por humedad, químicos corrosivos y desgaste mecánico.

Aplicaciones en Sistemas Industriales

En el ámbito de los sistemas industriales, los cables de automatización desempeñan un papel clave: transmiten datos con precisión, soportan movimientos constantes y resisten condiciones adversas. A continuación, se detallan las aplicaciones más comunes en los entornos de producción en Chile.

Sensores y Actuadores

Los cables con conectores preinstalados son una solución estándar para conectar sensores de proximidad, interruptores de nivel y actuadores a PLCs o bloques de red industrial. Los conectores más utilizados son de tipo M12 (12 mm), M8 (8 mm) y 7/8", seleccionados según el espacio disponible y las necesidades de corriente.

La elección del material de la cubierta depende del entorno operativo: PVC para áreas con alta humedad, PUR en presencia de aceites y abrasión, y silicona para soportar temperaturas de hasta 250°C, como en celdas de soldadura. En instalaciones compactas, los cables con radios de curvatura de "4 x d" (cuatro veces el diámetro del cable) permiten conexiones eficientes en espacios reducidos.

Para proteger las señales de interferencias electromagnéticas generadas por motores y maquinaria pesada, se utiliza blindaje tipo STP (par trenzado blindado). Esto minimiza errores de lectura que podrían paralizar líneas de producción completas. Este nivel de protección es esencial en redes industriales complejas.

Redes Industriales y Protocolos

Las redes industriales, como PROFINET, Ethernet/IP y Modbus, dependen de cables de comunicación robustos para garantizar un flujo de datos confiable entre dispositivos. Aunque PROFINET utiliza el estándar IEEE 802.3 Ethernet, las versiones diseñadas para entornos industriales ofrecen mayor confiabilidad gracias a su blindaje reforzado y cubiertas especializadas.

"En el cable, Industrial Ethernet es simplemente Ethernet. Sin embargo, Industrial Ethernet se caracteriza por hardware robusto, y su cableado está protegido con blindaje y cubiertas especiales." – Nelly Ayllon

En aplicaciones PROFINET actuales, los cables Cat 5e son suficientes para alcanzar velocidades de 100 Mbps (Fast Ethernet). Sin embargo, muchas instalaciones en Chile prefieren Cat 6 o Cat 7 para estar preparadas ante futuras necesidades de hasta 10 Gbps. Los cables de cobre tienen un alcance máximo de 100 metros antes de requerir un switch para refrescar la señal, mientras que la fibra óptica puede cubrir distancias superiores a 100 km y ofrece inmunidad total a interferencias electromagnéticas (EMI).

En entornos con drives de frecuencia variable (VFD) y motores de inducción, los cables tipo CY (trenza de cobre) y SY (trenza de acero galvanizado) aseguran una transmisión de energía y datos sin interferencias. Esta infraestructura es especialmente relevante en aplicaciones dinámicas, como la robótica.

Robótica y Cadenas Portacables

Los sistemas robóticos y las cadenas portacables requieren cables diseñados para soportar millones de ciclos de flexión sin fallar. Los cables tipo R están optimizados para soportar torsión y movimientos articulados en robótica, mientras que los cables tipo C son ideales para cadenas portacables con movimiento continuo.

En este segmento, las cubiertas de PUR y TPE destacan por su resistencia mecánica. Los cables de alto rendimiento pueden alcanzar hasta 5 millones de ciclos de flexión. En espacios extremadamente reducidos o aplicaciones con curvaturas dinámicas, los circuitos impresos flexibles (FPC) son una alternativa viable a los cables tradicionales. Además, para aplicaciones con altas cargas de tensión, técnicas como el "backpotting" (aplicación de resina epoxi en la parte posterior del conector) incrementan la resistencia mecánica y extienden la vida útil del ensamblaje.

La selección adecuada de cables para sensores, redes y sistemas robóticos es clave para garantizar conexiones duraderas y eficientes, contribuyendo al rendimiento general de los sistemas industriales automatizados.

Guía de Selección e Instalación de Cables

Cómo Seleccionar el Cable Adecuado

Elegir el cable correcto implica considerar factores como las condiciones del entorno, el esfuerzo mecánico, las interferencias electromagnéticas y los requisitos del protocolo. Por ejemplo, los cables de PVC son ideales para usos generales, los de PUR funcionan mejor en ambientes con aceites y abrasión, y los LSZH cumplen las normativas de seguridad exigidas en Chile.

El tipo de instalación también influye en la elección del cable. Por ejemplo:

• Tipo A: Instalaciones fijas.
• Tipo B: Flexión ocasional.
• Tipo R: Uso en aplicaciones robóticas con torsión elevada.
• Tipo C: Movimientos continuos, como en cadenas portacables.

En redes PROFINET, los cables Cat 5e son suficientes para 100 Mbps, pero en muchas instalaciones en Chile se prefieren Cat 6 o Cat 7, anticipando velocidades de hasta 10 Gbps en el futuro. Mientras que los cables de cobre tienen un alcance de hasta 100 metros, la fibra óptica ofrece distancias mucho mayores y es inmune a interferencias electromagnéticas.

Cuando se trata de conectores industriales, los estándares M12 y M8 son comunes. Estos deben incluir polarización para evitar conexiones incorrectas y un sistema de bloqueo para prevenir desconexiones accidentales. Además, es recomendable que soporten al menos 500 ciclos de acoplamiento y que sus contactos estén chapados en oro, manteniendo una resistencia de contacto menor a 20 mΩ.

Con estos detalles en mente, estarás listo para avanzar hacia una instalación adecuada.

Mejores Prácticas de Instalación

Una vez seleccionado el cable, el siguiente paso es instalarlo correctamente. Comienza asegurando un alivio de tensión adecuado. Por ejemplo, el uso de técnicas como el "backpotting" (resina epoxi en la parte trasera del conector) protege las conexiones de tirones mecánicos. Para evitar problemas de sobrecalentamiento o caídas de tensión, utiliza conductores de 0,75 mm² para potencia y 0,34 mm² para señales.

El enrutamiento adecuado de los cables es clave. Debes mantener una separación entre líneas de potencia y señal para minimizar interferencias. Los cables clasificados como PLTC (Power Limited Tray Cable) pueden instalarse en bandejas junto a otros cables de potencia limitada, lo que simplifica el diseño de las rutas. Para aplicaciones con movimientos repetitivos, los cables espirales son una excelente opción, ya que pueden extenderse hasta cinco veces su longitud retraída sin comprometer su integridad.

Otro aspecto importante es la elección de prensaestopas para sellar las conexiones:

• PG7: Para cables de 3–5 mm.
• PG9: Para cables de 5–9 mm.
• PG11: Para cables de 9–11 mm.

Además, los conectores deben cumplir con una clasificación IP67 o superior para proteger contra agua, aceite o polvo en entornos industriales exigentes. Durante la puesta en marcha, asegúrate de contar con equipos de prueba, conectores y adaptadores para verificar que todas las conexiones sean seguras y funcionales.

Soporte Local y Disponibilidad de Productos

Una vez definidos los aspectos técnicos, es fundamental contar con proveedores locales confiables. Empresas como Inducable ofrecen productos certificados que cumplen con las normativas chilenas. Por ejemplo, los cables H07Z1-K (Eva), libres de halógenos, están disponibles con precios que van desde $23.699 CLP por 100 metros (1,5 mm) hasta $176.990 CLP por 100 metros (10 mm).

El soporte técnico local facilita la selección de cables compatibles con protocolos como PROFINET, Ethernet/IP y Modbus, asegurando que las soluciones sean adecuadas para las condiciones operativas en Chile. Además, marcas reconocidas como Belden y Teldor, distribuidas en la región, ofrecen productos que cumplen con los estándares IEC requeridos en Sudamérica.

Gracias a la asesoría técnica disponible, es posible identificar soluciones rápidas y efectivas para aplicaciones críticas, desde sensores industriales hasta sistemas robóticos, garantizando un alto rendimiento y confiabilidad en las instalaciones de automatización.

Conclusión

Elegir el cable correcto para la automatización industrial es fundamental para mantener la confiabilidad y eficiencia de los sistemas. En entornos industriales, los cables especializados son indispensables, ya que usar cables estándar puede derivar en fallas costosas y paradas inesperadas. Wendy Preston, técnica de Harwin, lo resume perfectamente:

"Se debe tener cuidado al seleccionar conectores y cables para aplicaciones industriales y se deben evitar atajos".

Es crucial evaluar factores como la resistencia ambiental (cables que funcionen en temperaturas extremas), la durabilidad mecánica y la protección contra interferencias electromagnéticas, lograda mediante blindajes adecuados. Cada aplicación tiene necesidades específicas: cables tipo C para movimientos continuos, blindados CY para evitar interferencias, o LSZH para cumplir con normativas de seguridad vigentes en Chile.

Optar por cables certificados no solo reduce los costos operativos a largo plazo, sino que también asegura un desempeño confiable. Como menciona Preston, los cables deben estar diseñados para soportar ciclos repetitivos de conexión, evitando reemplazos frecuentes y costosos. Por ejemplo, los conectores diseñados para resistir hasta 500 ciclos de acoplamiento y los cables probados frente a vibraciones de 10Hz a 2000Hz garantizan una operación continua sin interrupciones.

En Chile, contar con soporte técnico local marca la diferencia. Empresas como Inducable ofrecen productos certificados de marcas reconocidas, como Belden y Teldor, junto con asesoría especializada para elegir la solución más adecuada en cada proyecto. Esta combinación de productos confiables y experiencia técnica asegura instalaciones que funcionan de manera óptima, incluso bajo las condiciones específicas del mercado chileno.

Aplicar estas recomendaciones permitirá construir sistemas de automatización sólidos y eficientes, maximizando el tiempo de operación y reduciendo los costos de mantenimiento en tus instalaciones industriales.

FAQs

¿Qué debo considerar al elegir un cable para automatización industrial en Chile?

Al elegir un cable para automatización industrial en Chile, es fundamental asegurarse de que cumpla con las normativas locales de la SEC y los estándares internacionales como IEC 60228 e IEC 60502. El conductor debe estar fabricado con cobre o aluminio de alta pureza, y el aislamiento debe ser adecuado al voltaje de operación, por ejemplo, ≤ 600 V para cables de control o ≤ 1 kV para cables de alimentación.

El entorno de uso también juega un papel crucial. Los cables deben ser capaces de soportar temperaturas extremas (de -40 °C a +85 °C), alta humedad, vibraciones y posibles interferencias electromagnéticas (EMI). Para aplicaciones de comunicación, como PROFIBUS o Ethernet, es ideal optar por cables con blindaje metálico y recubrimientos diseñados para resistir la polución atmosférica. Además, contar con cables flexibles y resistentes a condiciones adversas, como salpicaduras de soldadura, facilita su instalación en espacios reducidos.

Por último, es esencial tener en cuenta la capacidad de corriente (ampacidad) adecuada, el costo en pesos chilenos (por ejemplo, $ 1.250,00) y la facilidad de mantenimiento. Elegir un cable que cumpla con las normativas, sea resistente al entorno local y ofrezca las especificaciones técnicas necesarias asegurará un desempeño confiable y prolongará la vida útil del sistema.

¿Qué diferencias existen entre los cables Cat 5e, Cat 6 y Cat 7 en redes de automatización industrial?

Los cables Cat 5e, Cat 6 y Cat 7 se distinguen por su capacidad de transmisión, ancho de banda y protección contra interferencias, aspectos esenciales en redes industriales.

• Cat 5e: Este cable soporta velocidades de hasta 1 Gbps en distancias de 100 metros y trabaja con una frecuencia máxima de 100 MHz. Es una opción económica, perfecta para redes básicas de control que no exigen altas velocidades.
• Cat 6: Ofrece velocidades de hasta 10 Gbps en tramos de 55 metros y 1 Gbps en distancias de 100 metros, con una frecuencia de 250 MHz. Sus pares trenzados más ajustados y versiones blindadas (STP) lo hacen más resistente a interferencias electromagnéticas.
• Cat 7: Diseñado para alcanzar 10 Gbps en distancias de 100 metros, con una frecuencia de 600 MHz. Su avanzado blindaje (S/FTP) lo convierte en la mejor opción para entornos con alta interferencia electromagnética (EMI) y aplicaciones que requieren máxima velocidad y estabilidad.

La elección del cable dependerá de las necesidades específicas de tu red, considerando factores como la velocidad requerida, la distancia y el nivel de interferencia en el entorno.

¿Cuál es la importancia del blindaje en los cables para sistemas de automatización industrial?

El blindaje en los cables utilizados en la automatización industrial juega un papel clave al proteger las señales contra interferencias electromagnéticas (EMI). Estas interferencias, generadas por motores, variadores de frecuencia y otros equipos eléctricos presentes en entornos industriales, pueden afectar gravemente la transmisión de datos y señales de control. El blindaje, que puede estar compuesto por mallas, láminas o una combinación de ambos, funciona como una barrera que bloquea estas perturbaciones externas.

Este tipo de protección asegura que la comunicación entre sensores, PLC y sistemas de control sea precisa y estable. Esto no solo minimiza errores y problemas de sincronización, sino que también garantiza que los sistemas cumplan con normativas internacionales. Además, el uso de cables blindados aporta mayor confiabilidad y eficiencia a los procesos de automatización industrial.
