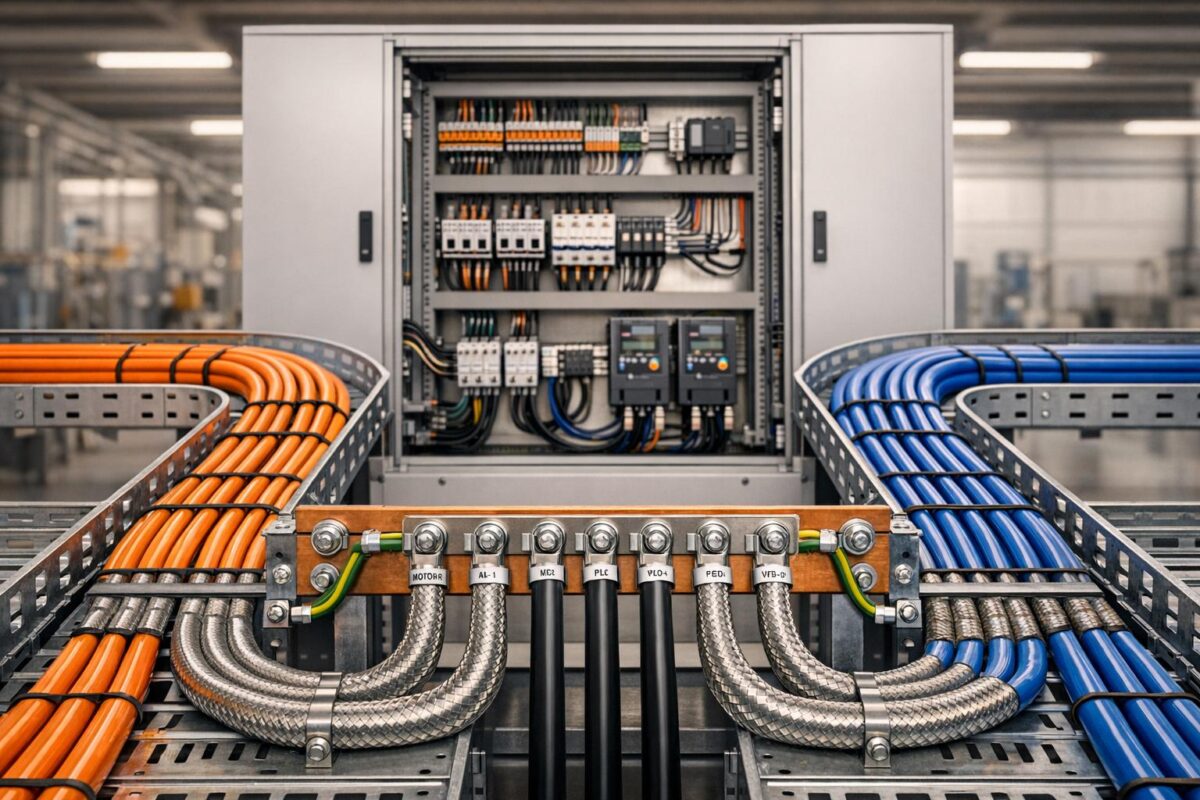

5 Errores Comunes al Instalar Cables Industriales

La instalación incorrecta de cables industriales puede provocar problemas graves como cortocircuitos, pérdida de señal, sobrecalentamiento e incluso incendios. Estos errores no solo afectan el rendimiento, sino que también reducen la vida útil del sistema y ponen en riesgo la seguridad. Aquí están los cinco errores más frecuentes:

• Enrutamiento inadecuado: Cables cruzados o sin planificación generan desgaste, calor excesivo e interferencias.
• Doblar más allá del radio permitido: Esto daña los conductores, afecta el aislamiento y genera fallas.
• Blindaje insuficiente: La falta de protección expone a interferencias electromagnéticas, afectando la transmisión de datos.
• Conexiones incorrectas: Terminaciones mal hechas aumentan la resistencia y el riesgo de fallos eléctricos.
• Uso de calibre inadecuado: Sobrecargar cables puede provocar sobrecalentamiento y fallas en equipos.

Solución: Planificar adecuadamente, respetar los estándares de instalación, usar componentes certificados y realizar mantenimientos regulares. Estas prácticas no solo mejoran la operación del sistema, sino que también evitan costos adicionales y riesgos de seguridad.

Errores frecuentes en las Instalaciones Eléctricas Parte 1 de 2 En vivo para AAIERIC.

1. Instalar cables sin un enrutamiento adecuado

Un mal enrutamiento de cables puede convertirse en un dolor de cabeza caro en instalaciones industriales. Si los cables se colocan sin un plan claro, terminan cruzándose y enredándose, lo que desgasta sus revestimientos. Esto es especialmente problemático cuando se mezclan materiales incompatibles, como PVC y PUR, en el mismo portacables.

Impacto en la durabilidad y rendimiento del cable

Un portacables sobrecargado no solo dificulta la circulación de aire, sino que también genera acumulación de calor. Este exceso de calor puede provocar cortocircuitos. Además, si no se separan los cables de potencia de los de datos, es probable que surjan interferencias electromagnéticas que comprometan toda la red.

En aplicaciones donde las velocidades superan los 0,5 m/s o los ciclos anuales exceden los 10.000, es crucial evitar apilar cables sin separación. Además, la altura del compartimento no debe superar 1,5 veces el diámetro del cable más grande.

Estos problemas no solo afectan el funcionamiento del sistema, sino que también representan riesgos significativos para la seguridad.

Prevención de riesgos de seguridad

El enrutamiento incorrecto no solo reduce el rendimiento, sino que también pone en peligro la seguridad de la instalación.

"Installation damage… is the single greatest cause of wire and cable failures." – IEEE Standard 1185-2019

Para evitar tensiones y posibles rupturas, es importante colocar los cables en el eje neutro y garantizar un espacio de entre 10 y 30 veces el diámetro del cable entre el radio de curvatura y el punto de fijación.

Mejora de la confiabilidad y eficiencia del sistema

Para mantener el sistema funcionando de manera eficiente, deje un 10% de espacio libre en los conductos para cables eléctricos y un 20% para mangueras hidráulicas. Use separadores internos para organizar cables con diferentes diámetros o materiales de revestimiento. Además, etiquetar los cables correctamente puede ahorrar tiempo y esfuerzo en diagnósticos y mantenimiento.

2. Doblar excesivamente o usar un radio de curvatura incorrecto

Doblar un cable más allá del radio mínimo recomendado puede causar graves daños a su estructura interna. Esto puede romper los conductores, agrietar el aislamiento y debilitar la integridad general del cable. Como resultado, el cable queda expuesto a condiciones ambientales adversas y al movimiento, lo que puede derivar en distorsión de señales, cortocircuitos y fallas a tierra. En entornos industriales donde las temperaturas son extremas, el aislamiento se vuelve aún más frágil, aumentando la probabilidad de fisuras si no se respeta el radio de curvatura adecuado. Estas fallas mecánicas resaltan la importancia de cumplir con los estándares establecidos para preservar la funcionalidad y seguridad del sistema.

Cumplimiento con estándares industriales

Normas como la IEC 60228 establecen requisitos claros sobre el tamaño, la estructura y la resistencia de los conductores, asegurando que mantengan flexibilidad y resistencia mecánica durante su vida útil. Por otro lado, seguir las recomendaciones de IEEE 1185 resulta esencial para evitar daños físicos durante la instalación en bandejas, conductos o ductos. Además, los conectores industriales de alta calidad pueden soportar hasta 500 ciclos de acoplamiento si se respetan los radios de curvatura especificados.

Mejora de la confiabilidad y eficiencia del sistema

Cumplir con las especificaciones del fabricante respecto al radio mínimo de curvatura es clave para garantizar un buen desempeño. Utilice bandejas, abrazaderas y soportes diseñados para evitar curvas excesivas. Una técnica eficaz para reducir el estrés mecánico es el "backpotting", que consiste en aplicar resina epoxi en la parte trasera de los conectores. También se recomienda mantener una separación de entre 10 y 30 veces el diámetro del cable entre el final del radio de curvatura y el punto de montaje fijo, lo que ayuda a minimizar tensiones innecesarias.

3. Falta de blindaje o blindaje inadecuado

Un blindaje deficiente o su ausencia puede impactar gravemente en la integridad de un sistema, especialmente en entornos con altos niveles de ruido electromagnético.

Cuando no se utiliza un blindaje adecuado en ambientes con ruido electromagnético intenso, se compromete la calidad de la señal. Esto puede generar interferencias, errores en la transmisión y reducir la confiabilidad del sistema. En lugares donde operan maquinaria pesada o equipos de alto consumo energético, estas interferencias pueden causar distorsión en las señales, corrupción de datos y fallos en la comunicación, afectando directamente el desempeño de los sistemas de control.

Impacto en el rendimiento y durabilidad del cable

Las redes de alta velocidad son particularmente sensibles a las interferencias electromagnéticas (EMI). Sin un blindaje adecuado, la transferencia de datos puede verse comprometida, resultando en problemas como conectividad inestable, fallos totales del sistema o diafonía, que ocurre cuando los cables están dispuestos en paralelo. El blindaje está diseñado específicamente para prevenir este tipo de problemas.

Además, los cables blindados de calidad industrial ofrecen una resistencia de aislamiento superior a 1.000 MΩ, lo que ayuda a prevenir descargas eléctricas. Para evitar estos inconvenientes, es crucial que las instalaciones respeten las normativas del sector.

Cumplimiento con estándares industriales

Las normas TIA/EIA establecen requisitos claros para garantizar la confiabilidad de las instalaciones. En sectores como petróleo, gas y minería, el blindaje es obligatorio bajo estándares como IEC 60079, que regula atmósferas explosivas. Estos estándares ayudan a prevenir chispas y a mantener la integridad del sistema.

Por ejemplo, los cables tipo CY están diseñados con una malla de alambre de cobre para proteger contra EMI, mientras que los cables SY emplean alambre de acero galvanizado para ofrecer mayor resistencia mecánica.

Optimización de la confiabilidad del sistema

Para que el blindaje sea efectivo, todos los componentes del sistema (acopladores, jacks, controladores) deben estar blindados y correctamente conectados a tierra. Evite mezclar cables con distintos niveles de blindaje en un mismo enlace, ya que esto puede anular la protección.

Además, es recomendable mantener la mayor separación posible entre cables de potencia y de datos dentro de bandejas o portacables, reduciendo así el riesgo de interferencias. En instalaciones al aire libre, utilice cables con recubrimientos resistentes a la intemperie y blindaje electromagnético para proteger tanto de interferencias de radiofrecuencia como de condiciones ambientales adversas.

sbb-itb-f30cc9a

4. Terminación y conexiones incorrectas

En el ámbito de las instalaciones industriales, la correcta terminación y conexión de cables es un aspecto crítico que no puede pasarse por alto. Se estima que hasta el 30% de las fallas de red tienen su origen en errores cometidos durante la instalación, según reportes del sector. Entre los problemas más frecuentes se encuentran el pelado incorrecto de los conductores, el apriete deficiente de los prensaestopas y la contaminación en el proceso de conexión.

Impacto en el rendimiento y la durabilidad del cable

Un mal pelado o un apriete inadecuado no solo afecta el sellado, sino que también aumenta la resistencia, dañando la estructura interna del cable. En el caso de los sistemas de fibra óptica, un entorno contaminado con polvo, aceites u otros residuos durante la terminación puede generar conexiones inestables y una pérdida significativa de señal.

"El apriete insuficiente o excesivo es un problema común que puede comprometer la efectividad del sellado y potencialmente dañar tanto el cable como el prensaestopas." – Joe, Profesional Eléctrico, VIOX Electric

Prevención de riesgos de seguridad

Errores en los métodos de conexión, como emplear conexiones en forma de gancho en lugar de empalmes adecuados, incrementan la resistencia de contacto, lo que eleva el riesgo de incendios, descargas eléctricas y quemaduras. Además, una terminación incorrecta de cables con armadura de acero (SWA) puede afectar la puesta a tierra, comprometiendo la seguridad general de todo el sistema. Por eso, una terminación precisa es tan importante como el enrutamiento y el blindaje para garantizar la integridad de la instalación.

Mejoras en la confiabilidad del sistema

Para asegurar conexiones seguras y duraderas, es fundamental utilizar herramientas calibradas, como dinamómetros, para ajustar los terminales según las especificaciones del fabricante. Antes de realizar cualquier conexión, limpie los conectores con paños libres de pelusa y fluidos aprobados para evitar obstrucciones de señal. Asimismo, etiquetar los cables correctamente puede prevenir errores de conexión o desconexión.

En entornos con alta vibración, considere aplicar técnicas de alivio de tensión, como el "backpotting", para evitar desconexiones mecánicas. Además, la verificación posterior a la instalación con reflectómetros ópticos (OTDR) es clave para identificar defectos ocultos que podrían causar problemas en el futuro. Este enfoque meticuloso no solo reduce riesgos, sino que también prolonga la vida útil del sistema.

5. Sobrecarga o uso de calibre de cable incorrecto

Usar un calibre de cable inadecuado puede ser tan peligroso como errores en el enrutamiento o blindaje. Seleccionar un cable con una sección insuficiente para la carga eléctrica no solo compromete el rendimiento del sistema, sino que también representa un riesgo significativo. Cuando un cable no está diseñado para manejar la corriente que pasa a través de él, el sobrecalentamiento puede dañar tanto los conductores como los materiales cercanos. Esto no solo afecta la eficiencia, sino que puede provocar incendios, fallos en la maquinaria y costosas interrupciones en la operación. Aquí exploramos cómo este problema impacta la durabilidad y seguridad de los sistemas eléctricos.

Impacto en la durabilidad y el rendimiento del cable

Un cable con un calibre menor al requerido suele sufrir un deterioro acelerado en su aislamiento, aumentando la posibilidad de incendios eléctricos. Según la NFPA, más del 20% de los incendios eléctricos están relacionados con problemas de cableado defectuoso. Además, en trayectos largos, un calibre insuficiente eleva la resistencia, lo que genera caídas de tensión. Esto puede provocar fallos en equipos electrónicos sensibles o hacer que funcionen de manera incorrecta.

"Una selección inadecuada de conductores puede llevar a pérdidas de energía, sobrecalentamiento, fallas operacionales y riesgos eléctricos graves." – Acciomate Engineering & Projects

Prevención de riesgos de seguridad

El uso incorrecto del calibre de cable no solo afecta el rendimiento, también pone en riesgo la seguridad. Por ejemplo, usar interruptores con mayor capacidad que la del cable puede exponer los conductores a cortocircuitos. Según la OSHA, cerca del 12% de los accidentes eléctricos fatales en la industria están relacionados con problemas de puesta a tierra inadecuada, algo que se agrava cuando el calibre del cable no es el adecuado. Para evitar estos peligros, se recomienda seguir normas como la ITC‐BT‐19 para calcular la sección del conductor considerando la carga esperada, la temperatura ambiente y la longitud del recorrido.

Mejora de la confiabilidad y eficiencia del sistema

Para garantizar un sistema confiable y eficiente, es clave usar tablas estandarizadas como las de IEC o NEC, y aplicar factores de corrección según la temperatura, la agrupación de cables y el tipo de aislamiento. Por ejemplo, un cable de 25 mm² a una temperatura ambiente de 40 °C opera al 88% de su capacidad nominal. Además, la caída de tensión no debería superar el 3%, y los cables deben cumplir con la norma IEC 60228. Estos ajustes ayudan a maximizar la eficiencia y a minimizar riesgos en instalaciones industriales.

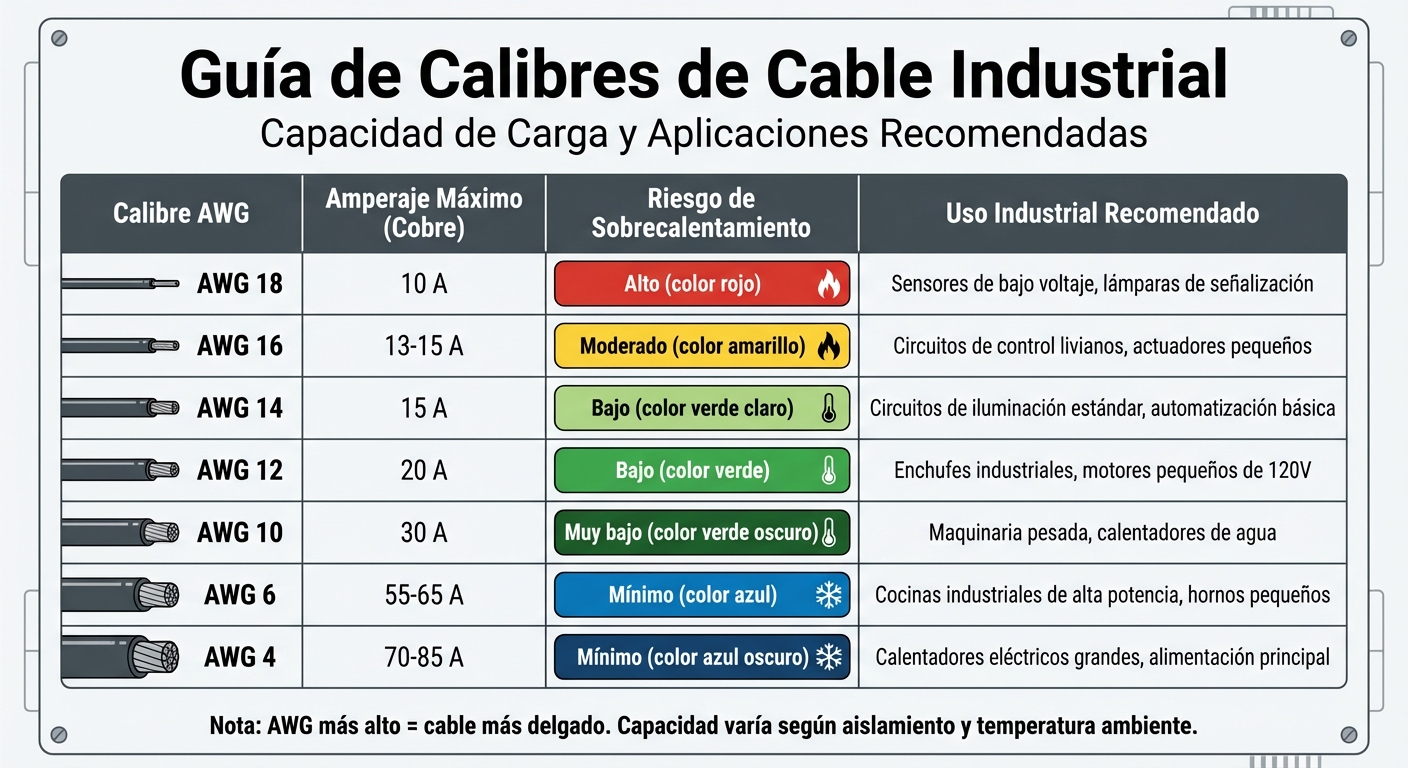

Tabla comparativa de calibres de cable

Aquí tienes una tabla que resume las capacidades de carga de distintos cables industriales. Esta información es clave para elegir el calibre adecuado según tus necesidades.

Calibre AWG	Amperaje máximo (cobre)	Riesgo de sobrecalentamiento	Uso industrial recomendado
18	10 A	Alto si se usa para potencia	Sensores de bajo voltaje, lámparas de señalización
16	13–15 A	Moderado en trayectos largos	Circuitos de control livianos, actuadores pequeños
14	15 A	Bajo para tareas de señalización	Circuitos de iluminación estándar, automatización básica
12	20 A	Bajo	Enchufes industriales, motores pequeños de 120V
10	30 A	Muy bajo	Maquinaria pesada, calentadores de agua
6	55–65 A	Mínimo	Cocinas industriales de alta potencia, hornos pequeños
4	70–85 A	Mínimo	Calentadores eléctricos grandes, alimentación principal

En el sistema AWG, los números más altos corresponden a cables más delgados con menor capacidad de corriente. Por ejemplo, un cable 18 AWG tiene un diámetro de 1,02 mm y soporta hasta 10 A, mientras que un cable 4 AWG, con un diámetro de 5,19 mm, puede manejar hasta 85 A.

La capacidad de carga de un cable también depende del tipo de aislamiento y la temperatura ambiente. Por ejemplo, un cable 10 AWG de cobre soporta diferentes amperajes según la temperatura del aislamiento: 30 A a 60°C, 35 A a 75°C y 40 A a 90°C. Además, si la temperatura ambiente supera los 30°C, es necesario aplicar factores de corrección, como el 82% para rangos de 31–40°C y el 71% para 41–45°C.

En trayectos largos, es fundamental usar un calibre mayor para reducir la caída de tensión. Por ejemplo, en un sistema de 120 V con un recorrido de 50 metros, un cable 12 AWG generó una caída del 3,21% (3,85 V), mientras que un cable 10 AWG redujo esa caída al 2,02% (2,42 V).

Seleccionar el calibre correcto no solo evita sobrecalentamientos, sino que también asegura un rendimiento eficiente y seguro del sistema eléctrico.

Conclusión

Evitar estos cinco errores es clave para prevenir problemas graves que puedan comprometer tanto la seguridad como el rendimiento de tus sistemas eléctricos. Desde un ruteo incorrecto hasta la sobrecarga, cada fallo puede desencadenar inactividad, pérdida de energía y riesgos críticos. Estos incluyen daños irreversibles a los equipos, posibles accidentes, fallos en el aislamiento, deformaciones mecánicas e interferencias electromagnéticas que podrían detener por completo tus operaciones.

"Cualquier tipo de fallo eléctrico es preocupante… puede poner en riesgo la salud de varias personas, sin mencionar que este tipo de fallo puede dañar permanentemente las máquinas, herramientas y productos" – Krausmuller

Por esta razón, elegir los componentes adecuados y aplicar los métodos correctos no es opcional, sino esencial.

Es fundamental optar por cables certificados y de alta calidad que cumplan con las normativas vigentes. En Inducable, ofrecemos cables industriales diseñados específicamente para enfrentar las condiciones extremas del entorno chileno, como altas temperaturas, humedad, vibraciones y esfuerzos mecánicos constantes.

Además, tomar medidas como instalar sistemas de alivio de tensión, mantener separaciones adecuadas entre cables, verificar la compatibilidad de los componentes y garantizar una conexión a tierra adecuada son pasos indispensables. Estas acciones no solo aseguran la integridad operativa a largo plazo, sino que también reducen costos operativos y protegen tanto los equipos como al personal. Una instalación bien hecha desde el principio siempre será la mejor inversión.

FAQs

¿Cómo puedo planificar correctamente el tendido de cables industriales?

Para llevar a cabo un tendido de cables industriales de manera segura y eficiente, es fundamental seguir un proceso bien estructurado. Aquí te dejamos los pasos esenciales:

1. Define los requisitos del sistema
   Comienza por identificar las necesidades específicas de tu instalación. Esto incluye determinar la capacidad de corriente, el nivel de tensión y las condiciones ambientales en las que operará el sistema, como temperatura, humedad o exposición a agentes químicos. Asegúrate de seleccionar cables con el aislamiento y blindaje adecuados para estas condiciones.
2. Diseña un plano preliminar
   Elabora un esquema detallado que trace la ruta de los cables. Considera la ubicación de los equipos y puntos de conexión, utilizando unidades métricas y respetando las normativas chilenas. Por ejemplo, asegúrate de mantener la separación mínima requerida entre cables de potencia y de señal para evitar interferencias.
3. Selecciona las vías de paso
   Elige el tipo de canalización más adecuado, ya sean conductos, bandejas o canaletas. Es importante que estas opciones respeten los radios de curvatura recomendados para los cables y que reduzcan al mínimo los riesgos de daño mecánico o interferencias electromagnéticas.
4. Valida el diseño
   Antes de proceder, verifica que el diseño cumple con las normativas locales, como el Pliego Técnico RPTD N° 04 y el Reglamento de Seguridad de Instalaciones Eléctricas. Además, revisa que la ruta planificada sea accesible, esté libre de obstáculos y permita un mantenimiento sencillo.

Un diseño bien pensado no solo evita errores costosos, sino que también asegura que tu instalación eléctrica sea confiable y segura a largo plazo.

¿Qué recomendaciones debo seguir para asegurar un correcto blindaje de cables industriales en Chile?

Asegurar un blindaje efectivo en los cables industriales en Chile requiere cumplir tanto con estándares internacionales como con normativas locales, garantizando así la seguridad y el funcionamiento óptimo de los sistemas eléctricos.

Entre las normativas internacionales más relevantes se encuentran las recomendaciones de IEEE y las normas IEC, que proporcionan lineamientos claros sobre instalación, terminación y pruebas de cables blindados. Estos estándares buscan minimizar las interferencias electromagnéticas y asegurar la continuidad del blindaje, aspectos clave para mantener la calidad y seguridad del sistema.

En cuanto a las regulaciones locales, es esencial seguir el Pliego Técnico Normativo RPTD N° 04 del Ministerio de Energía, el cual regula específicamente el uso de cables blindados en instalaciones eléctricas en Chile. Además, se aconseja verificar que los cables seleccionados cumplan con estándares globales como GSCC009, que establecen requisitos de aislamiento y blindaje.

En la práctica, es crucial realizar pruebas de continuidad del blindaje y de resistencia a tierra, documentando los resultados en informes técnicos. Este paso no solo ayuda a prevenir interferencias, sino que también incrementa la confiabilidad del sistema y asegura el cumplimiento de los estrictos estándares de seguridad exigidos en la industria eléctrica chilena.

¿Cómo seleccionar el calibre correcto para evitar el sobrecalentamiento en cables industriales?

Seleccionar el calibre adecuado para los cables industriales es clave para prevenir el sobrecalentamiento y garantizar la seguridad de las instalaciones. Aquí te explicamos los pasos esenciales para tomar la decisión correcta:

• Calcule la corriente total del circuito: Sume todas las cargas eléctricas que el cable deberá alimentar para obtener el consumo total.
• Considere el tipo de aislamiento y la temperatura de operación: En instalaciones industriales en Chile, los cables tipo THHN/THWN suelen operar a 75 °C. Este dato es importante para determinar la capacidad del cable.
• Consulte una tabla de ampacidad: Elija un calibre que soporte al menos un 10 % más de la corriente calculada. Recuerde ajustar este valor si las condiciones son más exigentes, como temperaturas ambiente superiores a 30 °C o la presencia de varios conductores en una misma tubería, ya que estos factores reducen la capacidad nominal del cable.

Por ejemplo, un cable de 10 AWG (≈ 5,3 mm²) tiene una capacidad de 35 A a 75 °C. Sin embargo, si la temperatura ambiente sube a 40 °C, su capacidad disminuye a unos 30 A. En este caso, sería necesario optar por un cable de 8 AWG (≈ 8,4 mm²), que soporta hasta 50 A.

Además, en trayectos largos, es crucial que la caída de tensión no supere el 3 % del voltaje de suministro. Si la caída de tensión es mayor, será necesario aumentar el calibre del cable para mantener un rendimiento seguro y eficiente. Siguiendo estos criterios, podrás evitar problemas de sobrecalentamiento y garantizar la seguridad en tus instalaciones industriales en Chile.
