Cómo Seleccionar Cables de Fibra Óptica: Guía Práctica

Elegir el cable de fibra óptica correcto es clave para asegurar un buen rendimiento, evitar fallas y optimizar costos. La decisión depende de factores como la distancia de transmisión, el ancho de banda requerido, el entorno de instalación y los materiales del cable. Aquí te dejo un resumen rápido:

• Distancia: Para menos de 2 km, usa fibra multimodo (MMF). Para más de 5 km, elige fibra monomodo (SMF).
• Ancho de banda: La MMF es suficiente para velocidades de hasta 10 Gbps en distancias cortas. Para mayores demandas o futuras actualizaciones, la SMF es mejor.
• Entorno: En interiores, busca cables LSZH por seguridad contra incendios. Para exteriores, usa cables con protección UV y resistentes a la humedad. En áreas industriales severas, opta por cables armados.
• Conectores: Los conectores LC y SC son los más comunes. Asegúrate de usar conectores compatibles con el tipo de fibra para evitar pérdidas de señal.

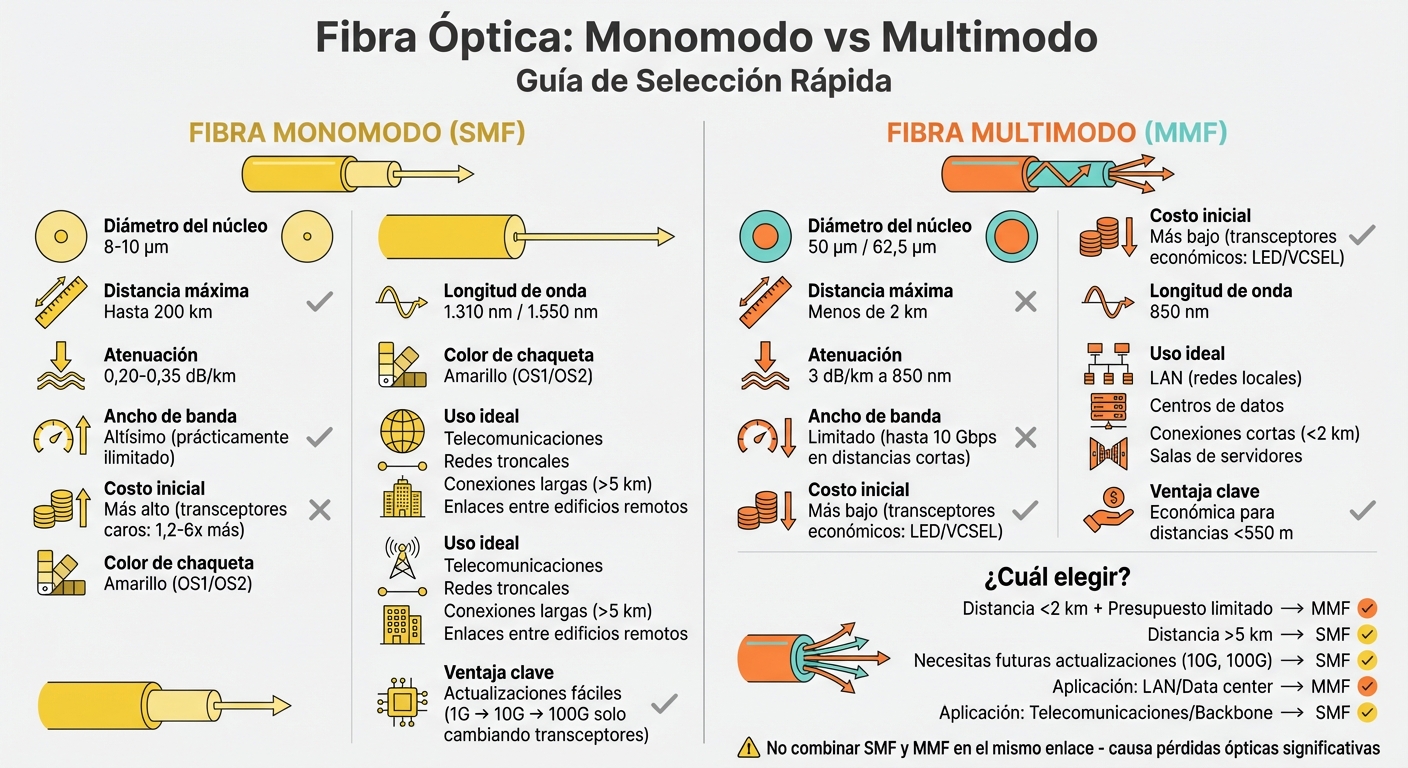

Tabla rápida de comparación:

Factor	Fibra Monomodo (SMF)	Fibra Multimodo (MMF)
Distancia máxima	Hasta 200 km	Menos de 2 km
Costo inicial	Más alto (transceptores caros)	Más bajo
Ancho de banda	Altísimo (actualizaciones fáciles)	Limitado
Uso ideal	Telecomunicaciones, redes largas	LAN, centros de datos

Recomendación: Evalúa las necesidades específicas de tu proyecto y considera tanto las características técnicas como las condiciones del entorno. Una instalación adecuada y pruebas con OTDR garantizarán un sistema confiable y duradero.

Webinar – Selección De Cable De Fibra Óptica Adecuada Para Mi Red

sbb-itb-f30cc9a

Principales Tipos de Cables de Fibra Óptica

La fibra óptica se clasifica en dos tipos principales: monomodo y multimodo. Estas diferencias radican en el diámetro de su núcleo y en la manera en que transmiten la luz. A continuación, se detallan las características y usos de cada uno.

Fibra Monomodo (SMF)

La fibra monomodo cuenta con un núcleo extremadamente pequeño, de entre 8 y 10 µm, lo que permite que un único haz de luz viaje sin rebotes. Esto reduce casi por completo la dispersión modal, resultando en una atenuación de aproximadamente 0,35 dB/km a 1.310 nm y 0,20 dB/km a 1.550 nm.

Gracias a estas propiedades, la SMF puede cubrir distancias de entre 160 y 200 km, lo que la convierte en la opción ideal para redes troncales industriales, sistemas de telecomunicaciones y conexiones entre edificios remotos en grandes complejos industriales. Sin embargo, los transceptores láser que requiere pueden incrementar el costo total del sistema entre 1,2 y 6 veces.

Una de las principales ventajas de la SMF es su capacidad para soportar actualizaciones futuras. Su ancho de banda prácticamente ilimitado permite pasar de 1G a 10G o incluso 100G simplemente reemplazando los transceptores, sin necesidad de cambiar el cableado existente. Esto la hace perfecta para entornos industriales con alta demanda y proyección de crecimiento.

Fibra Multimodo (MMF)

La fibra multimodo, por su parte, tiene un núcleo más grande, de 50 µm o 62,5 µm, lo que permite que varios haces de luz viajen simultáneamente. Este diseño simplifica las conexiones y reduce los costos de los equipos ópticos, ya que puede utilizar fuentes de luz más económicas como LEDs o VCSEL en lugar de láseres de alta precisión.

Sin embargo, el uso de múltiples modos genera dispersión, lo que limita las distancias a menos de 2 km y aumenta la atenuación, que alcanza aproximadamente 3 dB/km a 850 nm. Por esta razón, la MMF es ideal para redes de área local (LAN), centros de datos, conexiones entre equipos en salas de servidores y sistemas de seguridad en instalaciones industriales.

La identificación de estos cables es sencilla gracias a sus colores: la SMF suele tener una chaqueta amarilla (OS1/OS2), mientras que la MMF se presenta en naranja (OM1/OM2), aqua (OM3/OM4) o verde lima (OM5). Es importante no combinar SMF y MMF en un mismo enlace, ya que las diferencias en el diámetro del núcleo pueden generar pérdidas ópticas significativas y problemas de conexión.

Para distancias menores a 550 metros, la MMF es la opción más económica debido al costo reducido de sus transceptores. Sin embargo, si el enlace supera los 2 km, la SMF es la elección recomendada, siempre considerando las necesidades específicas del entorno industrial.

Requisitos de Distancia y Ancho de Banda

Distancia de Transmisión

La distancia física entre los equipos es clave para decidir qué tipo de fibra utilizar. Si necesitas cubrir menos de 2 km, como en redes dentro de una planta industrial o entre edificios cercanos, la fibra multimodo es una opción más económica y suficiente. Pero cuando la distancia supera los 5 km, la fibra monomodo se convierte en la mejor alternativa, gracias a su baja atenuación.

Antes de elegir el cable, es fundamental medir el recorrido completo, incluyendo curvas y terminaciones. Luego, calcula el presupuesto de pérdida óptica usando la fórmula $A = \alpha L + \alpha_s x + \alpha_c y$, donde:

• $\alpha$ es la atenuación de la fibra.
• $L$ es la longitud total.
• $\alpha_s$ representa la pérdida promedio por empalme.
• $x$ es el número de empalmes.
• $\alpha_c$ es la pérdida promedio por conector.
• $y$ es el número de conectores.

La atenuación total debe estar por debajo del presupuesto de potencia de los transceptores para garantizar un rendimiento adecuado.

Una vez que determines la distancia, el siguiente paso será identificar el ancho de banda que necesitas para tu aplicación.

Requisitos de Ancho de Banda

Además de la distancia, el ancho de banda es un factor crucial. Las necesidades varían según el tipo de aplicación. Por ejemplo, los sistemas de comunicación estándar, que operan entre 100 Mbps y 1 Gbps, funcionan bien con fibra multimodo OM3 u OM4 para distancias cortas. Sin embargo, las redes de automatización de alta velocidad, que requieren 10 Gbps o más, demandan fibra monomodo, especialmente si la distancia supera los 550 m.

La velocidad de transmisión también afecta la distancia máxima que puede cubrirse. En sistemas de 10 Gbps, la fibra multimodo alcanza hasta 550 m, mientras que a 1 Gbps puede llegar hasta 1.000 m. Si tu proyecto incluye la posibilidad de actualizar de 1G a 10G o incluso 100G en los próximos 5 a 15 años, optar por fibra monomodo es una decisión más práctica, ya que solo necesitarás cambiar los transceptores, no el cableado.

Para conexiones que enlazan sitios remotos o requieren una capacidad máxima de datos, la fibra monomodo (SMF) puede manejar transmisiones de más de 150 km si se utilizan los transceptores adecuados. Es importante asegurarte de que los módulos transceptores (SFP/SFP+) sean compatibles con la fibra instalada, ya que combinar módulos monomodo con fibra multimodo puede provocar pérdidas de paquetes.

Factores del Entorno de Instalación

Instalación Interior vs. Exterior

El entorno donde se instalarán los cables determina muchas de sus características principales. Para instalaciones interiores, como en plantas industriales o edificios de oficinas, las prioridades suelen ser la seguridad contra incendios y la flexibilidad. En estos casos, los cables suelen contar con un diseño de buffer ajustado (tight-buffered), en el que cada fibra tiene un recubrimiento protector que facilita tanto su manipulación como su terminación.

Por otro lado, los cables diseñados para exteriores deben ser capaces de resistir condiciones más exigentes, como radiación UV, humedad y cambios extremos de temperatura. Aquí, la construcción de tubo holgado (loose tube) es la más común, ya que permite que las fibras se muevan libremente dentro de un tubo protector, lo que reduce la tensión causada por factores ambientales. Además, en conexiones aéreas entre edificios cercanos a líneas eléctricas, los cables ADSS (All-Dielectric Self-Supporting) son ideales porque no contienen partes metálicas, eliminando el riesgo asociado a la conducción eléctrica.

En espacios confinados, como túneles o áreas industriales cerradas, se recomienda utilizar cables con cubiertas LSZH (Low Smoke Zero Halogen). Estas cubiertas no generan gases tóxicos en caso de incendio, lo que ayuda a mantener la visibilidad y reduce riesgos para la seguridad. Los cables de interior también se clasifican según rangos de temperatura: Grado A para instalaciones verticales (–20°C a +60°C) y Grado C para cableado horizontal (0°C a +50°C).

En situaciones donde las condiciones ambientales son aún más extremas, es necesario implementar medidas de protección adicionales.

Condiciones Industriales Severas

En entornos industriales más exigentes, los cables deben enfrentar desafíos como impactos mecánicos, vibraciones, exposición a químicos y hasta ataques de roedores. Para estas situaciones, los cables con armadura de acero ligero o vainas metálicas son indispensables. Aquí es útil el sistema de clasificación MICE, que evalúa la severidad del entorno considerando cuatro factores: Mecánico, Ingreso, Climático y Electromagnético. Este sistema clasifica los ambientes desde Nivel 1 (controlado, como oficinas) hasta Nivel 3 (entornos industriales severos).

"El modelo MICE clasifica los entornos según cuatro factores clave: Mecánico (M), Ingreso (I), Climático (C) y Electromagnético (E)." – DINTEK

En áreas donde el polvo o el agua representan un riesgo significativo (MICE Nivel 2 o 3), los conectores y carcasas con clasificación IP67 son esenciales para garantizar conexiones completamente selladas e impermeables.

Una ventaja clave de la fibra óptica en entornos industriales es su inmunidad total a las interferencias electromagnéticas (EMI), que suelen ser generadas por maquinaria pesada o líneas de alta tensión. Esto asegura una transmisión de señal estable y sin degradación. En zonas con alta presencia de roedores o riesgo de aplastamiento, los cables armados son preferibles a los no armados, ya que ofrecen mayor durabilidad y reducen los costos de mantenimiento a largo plazo.

Característica	Instalación Interior	Instalación Exterior	Industrial (Severo)
Construcción Principal	Buffer ajustado (fácil manejo)	Tubo holgado (alivio ambiental)	Armado o reforzado
Material de Cubierta	LSZH o PVC (seguridad contra incendios)	PE (resistencia UV y humedad)	Resistente a químicos/aceites
Riesgo Mecánico	Bajo (conductos/bandejas)	Moderado (viento, hielo, tensión)	Alto (impacto, vibración)
Protección de Ingreso	Estándar	Geles o cintas bloqueadoras de agua	Componentes IP67

Especificaciones Técnicas y Conectores

Longitud de Onda y Rendimiento

La longitud de onda es un factor clave en la transmisión de datos en entornos industriales, ya que afecta tanto la distancia como la calidad de la señal. Para distancias cortas, como dentro de plantas o edificios, se utiliza una longitud de onda de 850 nm en fibras multimodo (MMF). Por otro lado, para enlaces de mayor alcance, las fibras monomodo (SMF) emplean longitudes de onda de 1.310 nm o 1.550 nm.

En términos de rendimiento, las fibras multimodo OM1 presentan una atenuación de 3,5 dB/km a 850 nm, lo que limita su alcance a menos de 550 metros. En contraste, las fibras monomodo de alto rendimiento, como las G.652.D (también conocidas como OS2), ofrecen una atenuación de aproximadamente 0,34 dB/km a 1.310 nm y 0,20 dB/km a 1.550 nm, permitiendo enlaces de hasta 40 km sin necesidad de amplificación.

Otro aspecto crítico es la dispersión cromática, que puede causar solapamiento de los pulsos de luz, generando errores en la transmisión, especialmente en aplicaciones de alta velocidad. Las fibras G.652 están optimizadas con un punto de dispersión cero cercano a 1.310 nm, lo que las hace ideales para estas aplicaciones. Sin embargo, en enlaces muy extensos o con tasas de transmisión extremadamente altas, la dispersión puede afectar negativamente la calidad de la señal.

Estos factores técnicos son fundamentales al momento de elegir los conectores adecuados, tema que se aborda a continuación.

Tipos de Conectores

La elección del conector correcto es crucial para garantizar la integridad de la señal en sistemas de fibra óptica, especialmente en entornos industriales. Entre los más utilizados están los conectores LC, que son ideales para su uso con transceptores SFP/SFP+, y los conectores SC, comunes en redes ópticas pasivas (PON) y puntos de terminación. Los conectores LC destacan por su diseño compacto, mientras que los SC ofrecen un mecanismo push-pull que facilita su manejo.

El tipo de pulido del conector también juega un papel importante. Los conectores UPC (Ultra Physical Contact), de color azul, son adecuados para aplicaciones estándar de datos. En cambio, los conectores APC (Angled Physical Contact), generalmente verdes, reducen significativamente la reflexión de retorno y son preferidos en redes PON. Es importante no mezclar conectores APC con transceptores UPC, ya que esto puede causar pérdidas de señal e incluso daños en los equipos.

En instalaciones de alta densidad o condiciones ambientales exigentes, los conectores MPO/MTP son una excelente opción. Disponibles en configuraciones de 8, 12 o 24 núcleos, estos conectores son ideales para enlaces backbone de alto ancho de banda. Por ejemplo, el conector M17 MPO ofrece soluciones plug-and-play diseñadas para entornos industriales desafiantes. Además, para evitar problemas de señal, es esencial que el diámetro del núcleo del cable de parcheo coincida con el de la fibra instalada. Por ejemplo, no se deben combinar cables de 50 µm con fibras de 62,5 µm.

Características de Protección y Durabilidad

Materiales de Cubierta y Seguridad contra Incendios

La cubierta exterior de un cable juega un papel clave en su seguridad y durabilidad, especialmente en entornos industriales. Los cables LSZH (Low Smoke Zero Halogen) son altamente recomendados para lugares como túneles, metros y plantas con ventilación limitada. A diferencia de los cables de PVC, los LSZH no liberan gases halogenados ni producen humo denso en caso de incendio, lo que los hace más seguros en situaciones críticas.

En cuanto a rendimiento mecánico, los cables LSZH destacan con una resistencia a la tracción de más de 1,2 kGF/mm², superando los 1,05 kGF/mm² de los cables de PVC estándar. Además, funcionan en un rango de temperatura de −40°C a 70°C y soportan voltajes superiores a 15 kV. Para instalaciones en bandejas industriales, es fundamental asegurarse de que los cables cumplan con pruebas de llama como las normas IEEE-1202 o IEC 60332-3. Estas características no solo aumentan la seguridad contra incendios, sino que también garantizan un nivel de durabilidad necesario para aplicaciones críticas.

Durabilidad para Aplicaciones Críticas

En entornos exigentes, la durabilidad física es tan importante como la protección contra incendios. Para situaciones donde existe riesgo de aplastamiento, enterramiento directo o presencia de roedores, los cables con armadura (SWA) son ideales, ya que ofrecen una protección superior. Por otro lado, para instalaciones cercanas a líneas de alta tensión, los cables ADSS (libres de metal) con fibras de aramida son una excelente opción. Estos no solo son inmunes a interferencias electromagnéticas, sino que también mantienen una resistencia mecánica destacable.

Las certificaciones como IEC 60794 aseguran el rendimiento de los cables mediante pruebas rigurosas de tracción, aplastamiento, impacto y torsión. En entornos con alta humedad o exposición a agentes químicos, es recomendable optar por cables que incorporen cintas o hilos impermeables para evitar la penetración de líquidos, sin necesidad de usar geles, lo que simplifica la instalación. Además, en la Unión Europea, la clasificación CPR B2ca representa el estándar más alto de seguridad contra incendios, particularmente para edificios comerciales y hospitales.

Procedimientos de Instalación y Pruebas

Pasos de Instalación

La instalación de fibra óptica requiere una planificación cuidadosa y atención a las restricciones mecánicas. Antes de empezar, define claramente la ruta del cable y asegúrate de cumplir con las normativas locales de seguridad. Durante el tendido, respeta siempre la carga de tracción máxima indicada por el fabricante. Si superas este límite, podrías causar deformaciones permanentes en la fibra o aumentar la pérdida óptica.

Otro aspecto fundamental es el radio de curvatura. Durante el tendido, este debe ser al menos 40 veces el diámetro exterior del cable (por ejemplo, para un cable de 10 mm, el radio mínimo sería de 400 mm). Una vez instalado, el radio puede reducirse a entre 20 y 30 veces el diámetro del cable. Además, evita torcer el cable, ya que la torsión puede dañar la cubierta o incrementar las pérdidas ópticas.

En cuanto a la terminación, asegúrate de que los conectores estén completamente limpios. La contaminación en los conectores puede degradar la calidad de la señal. En entornos industriales chilenos, donde las temperaturas pueden variar considerablemente, es importante elegir cables que sean compatibles con las condiciones térmicas del ambiente.

Pruebas y Validación

Después de completar la instalación, cada conexión debe ser validada. Para ello, utiliza un OTDR (Reflectómetro Óptico en el Dominio del Tiempo), que permite medir la atenuación, identificar pérdidas en los empalmes y localizar defectos a través de la dispersión Rayleigh y la reflexión Fresnel.

Para obtener resultados más precisos en las mediciones de pérdida en empalmes, realiza pruebas bidireccionales desde ambos extremos del cable y calcula el promedio de los resultados, tal como lo exigen las normas IEC e ITU-T. Además, emplea cordones de lanzamiento y de cola para medir correctamente el primer y último conector, evitando así la zona muerta del OTDR. La norma IEC 61280-4-2 destaca la importancia de este paso:

"Sin cordón de cola, la atenuación del conector al final del cableado no se tiene en cuenta. En otras palabras, se realiza una prueba incorrecta desperdiciando tiempo y dinero".

Finalmente, documenta todos los resultados, incluyendo los tipos de cable utilizados, las longitudes y las trazas obtenidas con el OTDR. Esto será de gran ayuda para el mantenimiento y futuras inspecciones. Para enlaces de alta velocidad, como aquellos de 10 Gbit/s o más, podrías considerar realizar pruebas adicionales de Dispersión por Modo de Polarización. Sin embargo, estas pruebas no suelen ser necesarias para enlaces industriales cortos y de menor velocidad.

Conclusión

Seleccionar la fibra óptica adecuada es clave para asegurar el rendimiento y la confiabilidad en sistemas industriales. La decisión entre fibra monomodo y multimodo depende en gran medida de la distancia necesaria para tu aplicación específica.

El entorno también juega un papel importante en la elección de las características de protección del cable. En aplicaciones industriales en Chile, donde las temperaturas pueden variar considerablemente, los cables con cubiertas de PE ofrecen la resistencia necesaria. Por otro lado, materiales como el PBT son ideales para soportar presión y exposición a químicos. Para espacios interiores confinados, las cubiertas LSZH son una opción segura, ya que reducen la emisión de humo tóxico en caso de incendio.

La fibra óptica destaca por su inmunidad total a interferencias electromagnéticas y su capacidad para manejar un alto ancho de banda. Esto permite actualizaciones tecnológicas, como pasar de 1080p a 4K, sin necesidad de reemplazar el cableado, lo que se traduce en un ahorro considerable.

Es fundamental respetar las especificaciones mecánicas del cable, como el radio de curvatura mínimo (40 veces su diámetro durante la instalación y de 20 a 30 veces una vez instalado) y la carga de tracción máxima. Esto ayuda a prevenir pérdidas ópticas y daños en la fibra. Además, una instalación adecuada, validada con herramientas como OTDR, garantiza un sistema seguro y eficiente.

Una infraestructura de fibra óptica bien diseñada no solo cubre las necesidades actuales de conectividad, sino que también protege tu inversión, permitiendo adaptarse a futuras demandas tecnológicas sin recurrir a costosas modificaciones.

FAQs

¿Qué diferencia hay entre la fibra óptica monomodo y multimodo?

La diferencia clave entre la fibra óptica monomodo y multimodo está en el tamaño de su núcleo y los usos específicos para los que están diseñadas. La fibra monomodo cuenta con un núcleo extremadamente pequeño, de aproximadamente 9 micrones, y es ideal para transmisiones a larga distancia y alta velocidad. Por esta razón, es comúnmente utilizada en aplicaciones como telecomunicaciones o redes metropolitanas.

En cambio, la fibra multimodo tiene un núcleo más grande, de 50 o 62,5 micrones, lo que la hace adecuada para distancias cortas, como en redes locales (LAN) o conexiones dentro de edificios.

En definitiva, la elección entre ambos tipos de fibra dependerá de la distancia que necesites cubrir y el tipo de aplicación, ya sea industrial o de automatización, que requieras.

¿Cuál es el mejor tipo de cable de fibra óptica para uso en exteriores?

Para instalaciones en exteriores, es importante optar por cables de fibra óptica diseñados específicamente para soportar condiciones climáticas difíciles. Entre los más utilizados se encuentran:

• Cables para enterrado directo, como el tipo GYTA53, que destacan por su resistencia a la humedad y su sólida protección mecánica.
• Cables aéreos, como el tipo GYTS, preparados para resistir vibraciones, torsión y cambios climáticos extremos.

Estos cables están fabricados pensando en un desempeño confiable, incluso en entornos desafiantes, con temperaturas fluctuantes y exposición prolongada al sol o la lluvia.

¿Qué factores del entorno deben considerarse al elegir un cable de fibra óptica?

Seleccionar el cable de fibra óptica adecuado depende en gran medida del lugar donde será instalado. En instalaciones interiores, como salas de control o centros de datos, es fundamental optar por cables que ofrezcan baja emisión de humos, resistencia al fuego y la capacidad de operar en temperaturas moderadas. Estos cables suelen cumplir con estrictos estándares de seguridad para edificios.

Por otro lado, en entornos más exigentes, como plantas de energía, minas o las zonas costeras de Chile, los cables deben ser mucho más resistentes. Algunas características esenciales para estas condiciones incluyen:

• Protección contra el clima: recubrimientos diseñados para resistir la radiación UV y la humedad.
• Durabilidad mecánica: refuerzos con materiales como aramida o fibra de vidrio que soporten tensiones e impactos.
• Resistencia térmica: componentes capaces de manejar cambios bruscos de temperatura.

Es crucial elegir un cable que se adapte a las condiciones específicas del lugar de instalación, considerando factores como exposición al sol, niveles de humedad, temperaturas extremas y posibles cargas mecánicas. Un cable mal seleccionado podría comprometer el rendimiento y la seguridad de toda la instalación.
