Cable Monomodo vs Multimodo: Diferencias Clave
Ene
La fibra óptica es esencial para redes modernas, pero elegir entre monomodo y multimodo depende de factores clave: distancia, ancho de banda y costo. Aquí están las principales diferencias:
- Monomodo: Ideal para largas distancias (hasta 100 km) y altas velocidades (100 Gbps). Usa un núcleo pequeño (9 µm) que minimiza la dispersión, pero requiere transceptores más caros.
- Multimodo: Mejor para distancias cortas (hasta 550 m). Tiene un núcleo más grande (50–62,5 µm), es más económico en equipos y simplifica la instalación.
Comparación Rápida
| Característica | Monomodo | Multimodo |
|---|---|---|
| Núcleo | 9 µm | 50–62,5 µm |
| Distancia Máxima | Hasta 100 km | Hasta 550 m |
| Velocidad | Hasta 100 Gbps | Limitada a 10 Gbps |
| Costo | Cable más barato, transceptores más caros | Cable más caro, transceptores más baratos |
Conclusión: Si necesitas conectar largas distancias o priorizas escalabilidad, elige monomodo. Para redes locales más económicas y de corto alcance, multimodo es suficiente.

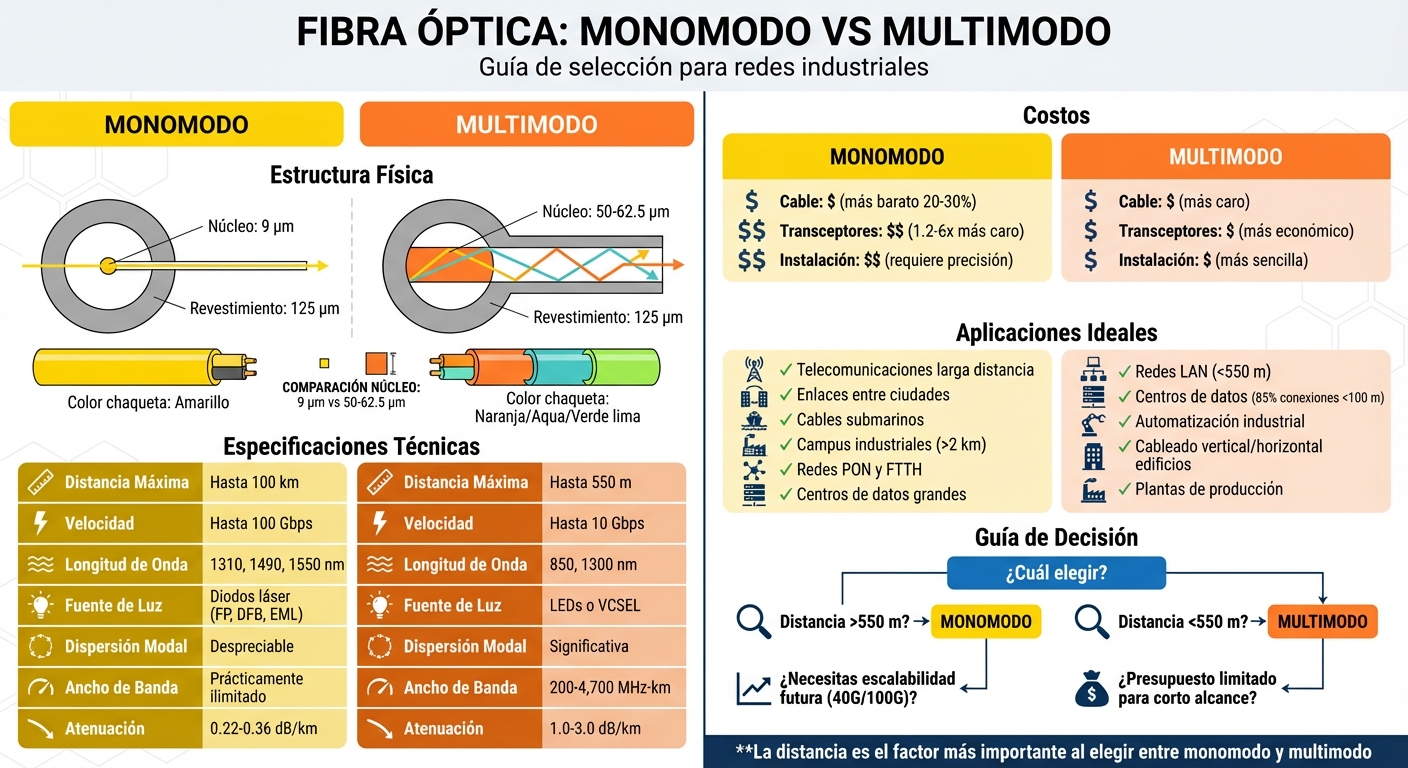

Comparación Cable Fibra Óptica Monomodo vs Multimodo

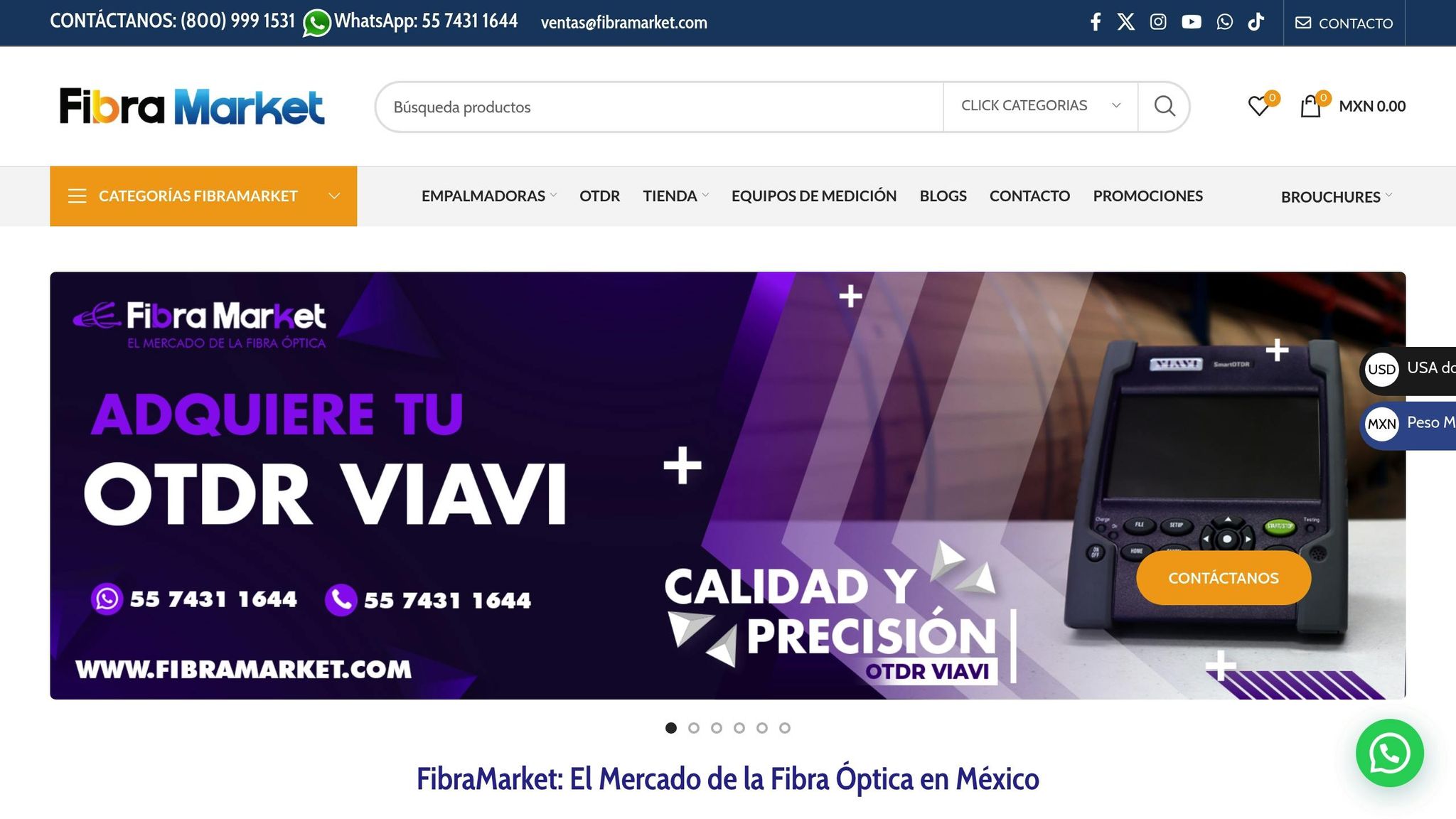

Cual es la diferencia entre monomodo y multimodo | FibraMarket
Estructura Física y Diámetro del Núcleo
El monomodo tiene un núcleo de aproximadamente 9 µm, mientras que el multimodo cuenta con uno de 50 µm o 62,5 µm. Ambos tipos de fibra óptica comparten un revestimiento de 125 µm, hecho de vidrio de alta sílice. Sin embargo, el núcleo de la fibra posee un índice de refracción más alto, lo que asegura una propagación eficiente de la luz. A continuación, se explica cómo estas diferencias afectan la propagación de la luz.
Diámetro del Núcleo y Propagación de la Luz
El tamaño del núcleo juega un papel crucial en la forma en que la luz viaja a través de cada tipo de fibra. En la fibra monomodo, el núcleo pequeño permite que solo un rayo de luz se propague en una sola trayectoria recta, prácticamente eliminando la dispersión modal.
Por otro lado, el núcleo más amplio de la fibra multimodo permite que múltiples rayos de luz viajen por diferentes trayectorias. Estos rayos rebotan dentro del núcleo en distintos ángulos, lo que genera dispersión modal. Esto significa que los pulsos de luz llegan al destino en momentos ligeramente diferentes, lo que puede degradar la señal y ensanchar los pulsos de luz a medida que aumenta la distancia.
"El tamaño del núcleo literalmente define qué modos puede transportar el cable de fibra óptica",
afirma Ben Hamlitsch, Gerente de Innovación Técnica y de Producto en trueCABLE.
Longitudes de Onda y Fuentes de Luz
Las diferencias estructurales también afectan las longitudes de onda y las fuentes de luz que utiliza cada tipo de fibra. La fibra monomodo opera con longitudes de onda más largas, como 1310 nm, 1490 nm y 1550 nm, que requieren diodos láser de alta precisión (como láseres FP, DFB o EML) para dirigir la luz a su núcleo estrecho.
En cambio, la fibra multimodo utiliza longitudes de onda más cortas, como 850 nm y 1300 nm. Su núcleo más grande permite el uso de fuentes de luz más económicas y menos direccionales, como LEDs o láseres VCSEL. Esto facilita las conexiones y reduce los costos de los transceptores en aplicaciones de corta distancia.
| Característica | Monomodo | Multimodo |
|---|---|---|
| Diámetro del núcleo | ~9 µm | 50 µm o 62,5 µm |
| Propagación de la luz | Un solo modo | Múltiples modos |
| Fuente de luz | Diodos láser (FP, DFB, EML) | LEDs o VCSEL |
| Longitudes de onda | 1310 nm, 1490 nm, 1550 nm | 850 nm, 1300 nm |
| Dispersión modal | Despreciable | Significativa |
| Color de chaqueta estándar | Amarillo | Naranja (OM1/OM2), Aqua (OM3/OM4), Verde lima (OM5) |
Capacidad de Ancho de Banda y Rendimiento
La capacidad de ancho de banda en fibras ópticas varía considerablemente según su estructura, lo que influye directamente en la cantidad de información que puede transmitirse simultáneamente y a qué velocidad. Este factor es clave en sistemas de automatización industrial que dependen de comunicaciones en tiempo real. En estos entornos, tanto la velocidad como la integridad de la señal juegan un papel crucial.
Dispersión Modal y Límites de Ancho de Banda
En aplicaciones prácticas, la dispersión modal afecta la frecuencia modulada de la señal, reduciendo el ancho de banda disponible a medida que aumenta la distancia. Este fenómeno es especialmente relevante en fibras multimodo, donde el ancho de banda se mide en términos de ancho de banda modal (MHz·km). Esto significa que la capacidad de transmisión disminuye proporcionalmente con la distancia. Por ejemplo, un cable que soporta 500 MHz a 1 km puede manejar solo 250 MHz a 2 km. Este efecto, conocido como Retardo Diferencial de Modo (DMD), ocurre porque los modos de luz más altos viajan a diferentes velocidades a través del núcleo de la fibra.
En contraste, la fibra monomodo prácticamente elimina la dispersión modal gracias a su núcleo de 9 µm, que permite la propagación de un único modo de luz. Esto resulta en un ancho de banda casi ilimitado, ideal para transmisiones a largas distancias con una degradación mínima de la señal. En entornos industriales, esta ventaja permite conectar sistemas ubicados a grandes distancias sin comprometer la calidad de la comunicación.
Comparación de Estándares de Ancho de Banda
Las diferencias entre fibras multimodo y monomodo se reflejan claramente en sus estándares de ancho de banda. En el caso de las fibras multimodo (OM1 a OM5), los estándares han evolucionado para mitigar la dispersión modal. Por ejemplo, mientras el estándar OM1 ofrece 200 MHz·km a 850 nm, el OM4 alcanza 4.700 MHz·km gracias a su diseño optimizado para láseres. Sin embargo, incluso las fibras multimodo más avanzadas como el OM4 están limitadas a 400 metros para transmisiones de 10 Gbps.
| Grado de Fibra | Ancho de Banda Modal @ 850 nm | Distancia Máx. 10G | Distancia Máx. 100G |
|---|---|---|---|
| OM1 | 200 MHz·km | 33 m | No recomendado |
| OM2 | 500 MHz·km | 82 m | No recomendado |
| OM3 | 2.000 MHz·km | 300 m | 100 m |
| OM4 | 4.700 MHz·km | 400 m | 150 m |
| OM5 | 4.700 MHz·km | 400 m | 300 m |
| OS2 (Monomodo) | Prácticamente ilimitado | 100 km | 80 km |
Por otro lado, la fibra monomodo OS2 ofrece una capacidad sobresaliente, permitiendo transmisiones de 100 Gbps hasta 80 km sin las restricciones de dispersión modal que afectan a las fibras multimodo. Esta capacidad la convierte en la opción ideal para enlaces de larga distancia, como los que conectan edificios industriales, campus o instalaciones remotas.
Distancia de Transmisión y Atenuación de Señal
La diferencia en la distancia máxima de transmisión es uno de los factores que más separa a la fibra monomodo de la multimodo. La fibra monomodo puede enviar señales sin necesidad de amplificación a distancias que superan los 100 km. En cambio, la fibra multimodo está limitada a tramos mucho más cortos debido a la dispersión modal y a una mayor atenuación.
Distancias Máximas de Transmisión
En términos de desempeño, la fibra monomodo OS2 puede transmitir datos a 10 Gbps hasta 10 km, mientras que la fibra multimodo OM4 alcanza solo 400 metros. Para aplicaciones de 1 Gbps, la fibra monomodo puede extenderse hasta 180 km, mientras que las fibras multimodo OM2 y OM4 solo llegan a 550 metros.
Cuando se trata de instalaciones industriales que necesitan conectar edificios o plantas remotas, la fibra monomodo se convierte en la opción más adecuada. Como destaca ICC:
"Distance is the most important thing to consider when deciding to use singlemode or multimode fiber".
En cualquier enlace que supere los 2 km, la fibra multimodo deja de ser viable desde un punto de vista técnico. Esta limitación también está directamente relacionada con la atenuación de la señal, un factor clave en el diseño de redes.
Atenuación y Diseño de Redes
Al igual que la dispersión afecta el ancho de banda, las diferencias en la atenuación refuerzan la superioridad de la fibra monomodo en conexiones de larga distancia. Por ejemplo, la fibra monomodo presenta una atenuación de 0,22 dB/km a 1550 nm y de 0,36 dB/km a 1310 nm. En comparación, la fibra multimodo tiene pérdidas mucho mayores: 3,0 dB/km a 850 nm y 1,0 dB/km a 1300 nm.
El diseño del núcleo también juega un papel importante. El núcleo más pequeño de la fibra monomodo (9 µm) reduce las reflexiones internas, lo que minimiza la atenuación. Por otro lado, el núcleo más grande de la fibra multimodo (50–62,5 µm) provoca múltiples reflexiones que aumentan la pérdida de señal.
Para aplicaciones industriales, estas tasas de atenuación son determinantes. En distancias cortas dentro de una planta (menos de 550 metros), la fibra multimodo es una solución económica que mantiene un buen rendimiento. Sin embargo, para conexiones que superan los 2 km, la fibra monomodo es imprescindible gracias a su menor atenuación y mayor capacidad para manejar anchos de banda más altos.
sbb-itb-f30cc9a
Aplicaciones Industriales Comunes
La elección entre fibra monomodo y multimodo depende de las necesidades específicas de cada instalación, como la distancia y el entorno. Cada tipo de fibra tiene ventajas particulares que la hacen destacar en ciertos escenarios industriales, equilibrando rendimiento y costos. A continuación, se describen las aplicaciones más comunes de cada tipo.
Aplicaciones Monomodo
La fibra monomodo es el estándar para telecomunicaciones de larga distancia. Se utiliza en enlaces que conectan ciudades, conexiones internacionales, cables submarinos e interconexiones de edificios en campus corporativos o parques industriales, especialmente cuando las distancias superan los 2 km.
También es la elección principal para redes de distribución pasivas (PON) y sistemas Fiber-to-the-Home (FTTH), ideales para llevar conectividad de alta velocidad a usuarios dispersos geográficamente.
En centros de datos de gran escala, la fibra monomodo conecta servidores, equipos de almacenamiento y switches en distancias superiores a 550 metros. Es especialmente valorada en entornos de alta confiabilidad, como bolsas de valores y operaciones de datos en tiempo real, gracias a su baja interferencia y estabilidad.
Además, en zonas de alto voltaje, los cables monomodo no metálicos (como los ADSS) se instalan en torres de transmisión eléctrica, aprovechando su resistencia a la interferencia electromagnética.
Aplicaciones Multimodo
Aunque la fibra monomodo es esencial para largas distancias, la fibra multimodo se adapta perfectamente a entornos de menor alcance, siendo una solución clave en muchas aplicaciones industriales.
En centros de datos y redes de área local (LAN), la fibra multimodo es predominante, ya que cerca del 85% de las conexiones no superan los 100 metros. Según ICC:
"Multimode fiber systems present the lowest cost and upgrade path to 100 Gigabit Ethernet (100GbE) for standards-based applications using parallel-optic based interconnects".
En el ámbito de la automatización industrial, la fibra multimodo conecta dispositivos en plantas de producción, donde las distancias suelen ser menores a 550 metros. Su núcleo más grande (50–62,5 µm) simplifica la alineación de conectores y las terminaciones en terreno, aspectos cruciales para el mantenimiento en entornos industriales.
Para cableado vertical y horizontal en edificios corporativos o educacionales, la fibra multimodo OM3 u OM4 ofrece un equilibrio adecuado entre rendimiento y costo. Además, versiones especializadas como Plastic Optical Fiber (POF) y Hard Clad Silica (HCS/PCF) son ideales para distancias muy cortas y condiciones adversas en entornos industriales.
En Inducable, contamos con cables de fibra óptica monomodo y multimodo, junto con accesorios y conectores, para satisfacer las necesidades de implementaciones industriales en Chile.
Consideraciones de Costos y Guía de Selección
Costos de Equipamiento e Instalación
Los aspectos técnicos mencionados anteriormente tienen un impacto directo en los costos de equipamiento e instalación, y esto juega un papel clave en la decisión final. El costo total puede variar considerablemente: aunque el cable monomodo es entre un 20% y un 30% más barato de fabricar, los transceptores que utiliza pueden costar entre 1,2 y 6 veces más que los de fibra multimodo. Esto se debe a que los sistemas monomodo requieren diodos láser de alta potencia y una alineación más precisa, mientras que los sistemas multimodo suelen emplear LEDs o VCSELs, que son más económicos.
En distancias cortas, los sistemas multimodo tienen un costo que ronda entre los US$500 y US$600, mientras que los sistemas monomodo pueden superar los US$1.000. Sin embargo, en proyectos más grandes, el menor costo del cable monomodo y la ausencia de dispositivos intermedios, como switches o repetidores, en largas distancias pueden hacer que el costo total sea más competitivo.
Por otro lado, instalar fibra monomodo requiere mayor precisión, lo que incrementa la complejidad y los costos de las conexiones en comparación con la fibra multimodo.
| Factor de Costo | Monomodo (SMF) | Multimodo (MMF) |
|---|---|---|
| Precio del Cable | Más bajo (20–30% menos) | Más alto |
| Precio del Transceptor | Más alto (1,2 a 6 veces mayor) | Más bajo |
| Mano de Obra | Más costosa (requiere precisión) | Más económica (más sencilla) |
| Costo de Actualización | Más bajo (solo cambia electrónica) | Más alto (puede requerir nuevo cableado) |
Marco para la Toma de Decisiones
Los costos económicos, junto con las limitaciones técnicas, determinan cuál es la mejor opción de cable según cada caso. La decisión debe basarse en tres factores clave: la distancia de transmisión, las necesidades de ancho de banda y el presupuesto disponible.
Para distancias cortas, como las típicas en centros de datos o redes LAN – donde las conexiones suelen ser de unos pocos cientos de metros – , la fibra multimodo es la opción más rentable, principalmente debido al menor costo de sus transceptores.
En cambio, cuando la distancia de transmisión supera los 500 metros o se anticipa un aumento en la demanda de velocidad (por ejemplo, 10G, 40G o 100G), la fibra monomodo se posiciona como la mejor alternativa. Ben Hamlitsch, Gerente de Innovación Técnica y de Productos en trueCABLE, lo resume así:
"La elección entre fibra monomodo y multimodo es una decisión crítica que impacta significativamente el rendimiento de la red, el costo y la escalabilidad".
Es importante analizar el Costo Total de Propiedad (TCO), considerando no solo el precio por metro del cable, sino también los costos de transceptores, switches y posibles recableados futuros. La fibra monomodo ofrece una ventaja a largo plazo, ya que las actualizaciones suelen implicar únicamente el cambio de equipos electrónicos, mientras que la fibra multimodo podría requerir reemplazar el cableado completo para soportar mayores velocidades.
En Inducable, contamos con cables de fibra óptica monomodo y multimodo de marcas reconocidas como Belden y Teldor, además de todos los accesorios necesarios para implementaciones industriales en Chile. También ofrecemos asesoría técnica especializada para garantizar el éxito de cada proyecto.
Conclusión
La elección entre fibra monomodo y multimodo debe estar alineada con las necesidades específicas de cada proyecto. Según el análisis técnico de ICC, "la distancia es lo más importante a considerar al decidir utilizar fibra monomodo o multimodo". Este punto es clave: para distancias menores a 550 metros, la fibra multimodo ofrece un menor costo total del sistema gracias a sus transceptores más económicos. Por otro lado, para enlaces que superen los 550 metros o proyectos que requieran escalabilidad a futuro, la fibra monomodo se posiciona como la mejor alternativa tanto en términos técnicos como económicos.
Es importante tener en cuenta que mezclar fibra monomodo y multimodo, o utilizar transceptores incorrectos, puede generar pérdidas significativas de señal e incluso fallas completas en el enlace.
Aunque el cable de fibra monomodo es entre un 20% y 30% más barato de fabricar, sus transceptores pueden costar entre 1,2 y 6 veces más que los de fibra multimodo. Este detalle convierte a la fibra multimodo en una opción más rentable para instalaciones de corto alcance, mientras que la fibra monomodo resulta más eficiente en proyectos de mayor escala, reduciendo costos a largo plazo.
Además de los aspectos económicos y técnicos, es fundamental considerar las condiciones del entorno. En aplicaciones industriales en Chile, como exteriores o ambientes con condiciones adversas, se recomienda utilizar cables blindados, sin importar el tipo de fibra. Para espacios interiores reducidos, la fibra monomodo optimizada para curvatura (G.657A1) es ideal, ya que minimiza las pérdidas causadas por dobleces pronunciados.
En Inducable, ofrecemos una amplia gama de cables de fibra óptica monomodo y multimodo de marcas reconocidas, junto con todos los accesorios necesarios para diseñar redes eficientes en entornos industriales chilenos. Nuestro equipo técnico está disponible para asesorarte en la selección del cable más adecuado según las características específicas de tu proyecto, asegurando un diseño de red que sea escalable y que cumpla con las necesidades reales de transmisión de datos en Chile.
FAQs
¿En qué situaciones es preferible usar fibra óptica monomodo en lugar de multimodo?
La fibra óptica monomodo es la opción ideal para transmitir datos a grandes distancias manteniendo la señal con la máxima fidelidad. Esto la hace especialmente útil en aplicaciones como conexiones entre edificios, enlaces en campus universitarios o interconexiones de centros de datos. Su diseño está pensado para reducir al mínimo la dispersión de la señal, lo que la convierte en una solución confiable cuando la estabilidad y el alcance son factores clave.
Si bien su costo suele ser más alto que el de la fibra multimodo, su capacidad para cubrir distancias superiores a 10 km y manejar altas velocidades de transmisión la posiciona como la alternativa más eficiente para proyectos exigentes, como redes industriales y sistemas avanzados de automatización.
¿Cuál es el impacto del diámetro del núcleo en la transmisión de luz en cables de fibra óptica?
El diámetro del núcleo de la fibra óptica juega un papel clave en la forma en que la luz se desplaza a través del cable. En el caso de una fibra monomodo, el núcleo es extremadamente estrecho, con un diámetro de aproximadamente 8-10 µm. Esta estructura permite que la luz siga una única trayectoria, lo que reduce significativamente la dispersión modal. Gracias a esto, las señales pueden transmitirse a largas distancias, incluso a varios kilómetros, con mínimas pérdidas de calidad.
En contraste, una fibra multimodo tiene un núcleo más amplio, generalmente de 50 µm o más. Este diseño permite que la luz viaje en múltiples trayectorias al mismo tiempo, lo que provoca dispersión modal, ya que los diferentes modos llegan en momentos distintos. Esto limita su alcance a distancias más cortas, típicamente de cientos de metros a unos pocos kilómetros. A pesar de su menor alcance, la fibra multimodo resulta más económica y sencilla de instalar, lo que la convierte en una excelente opción para aplicaciones de corta distancia, como en instalaciones dentro de plantas industriales o edificios.
¿Qué aspectos económicos debo considerar al elegir entre fibra óptica monomodo y multimodo?
Al decidir entre fibra óptica monomodo y multimodo, es fundamental analizar el costo total del proyecto, ya que este abarca más que solo el precio del cable. La fibra monomodo, con un núcleo de aproximadamente 9 µm, suele ser más cara por metro (por ejemplo, $1.200 CLP/m) debido a su proceso de fabricación más detallado. Por otro lado, la fibra multimodo, con un núcleo más amplio de 50 µm o 62,5 µm, es más económica (alrededor de $800 CLP/m). A esto se suman los costos de instalación: la fibra multimodo es más sencilla de empalmar y conectar, lo que disminuye el tiempo y la mano de obra necesaria, mientras que la monomodo requiere herramientas más especializadas y, por ende, mayor inversión en este aspecto.
La distancia de transmisión también juega un papel crucial. Para trayectos cortos, de hasta 300 metros, la fibra multimodo suele ser la opción más económica. Sin embargo, en distancias más largas, la fibra monomodo puede ser más conveniente a largo plazo, ya que necesita menos repetidores o amplificadores para mantener la señal. Además, los costos de los componentes adicionales, como transceptores y conectores, también deben considerarse. Los transceptores para fibra monomodo (que operan en longitudes de onda de 1310 nm o 1550 nm) tienden a ser más caros que los de fibra multimodo (que trabajan en 850 nm).
En definitiva, para elegir la mejor opción en Chile, es esencial evaluar el precio del cable, los costos de instalación, la distancia que cubrirá la red y los precios de los componentes. Solo así podrás determinar qué tipo de fibra óptica ofrece el equilibrio ideal entre costo y rendimiento para tu proyecto.
