Comparativa de Recubrimientos para Cables Industriales

El recubrimiento adecuado para cables industriales es clave para protegerlos contra daños mecánicos, químicos y riesgos de incendio. En entornos industriales de Chile, donde las condiciones son extremas, los materiales como PVC, LSZH, FEP y PTFE ofrecen diferentes niveles de resistencia, durabilidad y costos. Aquí una síntesis de sus características principales:

• PVC: Económico y versátil, pero limitado en resistencia térmica y química. Al quemarse, emite gases tóxicos.
• LSZH: Seguro contra incendios, ideal para espacios confinados, aunque menos resistente químicamente y más costoso.
• FEP: Alta resistencia química y térmica (-65 °C a 200 °C), con un costo elevado. Apto para industrias petroquímicas y aeroespaciales.
• PTFE: Resiste temperaturas extremas (-70 °C a 260 °C) y casi todos los químicos. Su precio es alto debido a su fabricación compleja.

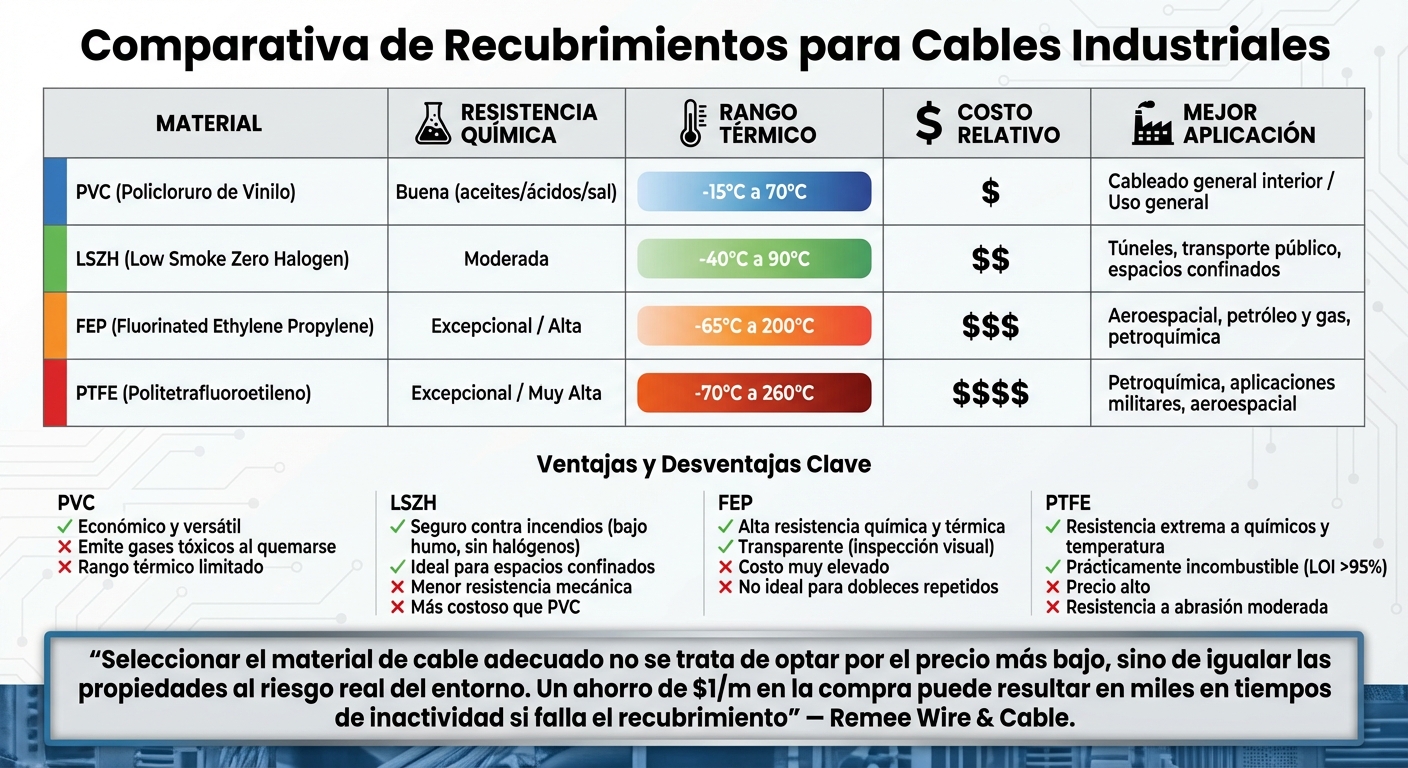

Comparación rápida:

Material	Resistencia Química	Rango Térmico	Costo Relativo	Mejor Aplicación
PVC	Buena	-15 °C a 70 °C	Bajo	Uso general
LSZH	Moderada	-40 °C a 90 °C	Medio-Alto	Espacios públicos
FEP	Alta	-65 °C a 200 °C	Muy Alto	Petroquímica
PTFE	Muy Alta	-70 °C a 260 °C	Alto	Aeroespacial

Elegir correctamente depende de las condiciones del entorno, las normativas locales y el presupuesto. En Chile, es crucial considerar factores como la exposición química, la resistencia al fuego y las regulaciones de la SEC. Un ahorro inicial en materiales puede resultar en altos costos de mantenimiento o fallas operativas.

GUÍA SOBRE CABLES – AISLANTES, CONDUCTORES, MATERIALES

sbb-itb-f30cc9a

1. FEP (Fluorinated Ethylene Propylene)

El FEP es un copolímero compuesto de hexafluoropropileno y tetrafluoroetileno. Su estructura basada en enlaces carbono-flúor le otorga una notable transparencia y una resistencia química sobresaliente . A diferencia del PTFE, el FEP puede procesarse mediante extrusión por fusión, lo que permite una producción continua y más económica .

Resistencia Química

El FEP destaca por su resistencia química gracias a sus fuertes enlaces carbono-flúor. Es altamente inerte frente a ácidos, solventes y combustibles, y su desempeño en este aspecto solo es comparable al del PTFE entre los fluoropolímeros . Además, tiene una absorción de agua prácticamente nula, con una tasa inferior al 0,01% tras 24 horas. En aplicaciones donde se usan detergentes de manera frecuente, supera incluso al PTFE en rendimiento.

Resistencia al Fuego

Otra de las ventajas del FEP es su carácter no inflamable y su capacidad como retardante de llama, con un Índice Límite de Oxígeno (LOI) del 48%. Su estabilidad térmica le permite mantener sus propiedades entre -200°C y +200°C, con un punto de fusión de 260°C . Esto lo hace ideal para cables con clasificación plenum que deben cumplir estrictas normas de seguridad como UL, CSA y NEC.

Durabilidad

El FEP tiene un bajo coeficiente de fricción (estático: 0,2), lo que minimiza el desgaste mecánico y prolonga la vida útil de los cables. Puede soportar tensiones de hasta 23 MPa (3.400 psi) y tiene una resistencia al impacto Izod de 2,9 ft-lb/in a -70°F, sin fracturarse a 73°F. Además, es resistente a la radiación UV y la luz solar, lo que lo hace adecuado para aplicaciones en exteriores. Sin embargo, no maneja tan bien los dobleces repetidos como el PTFE. Su transparencia también es un punto a favor, ya que facilita la inspección visual de los conductores internos, ayudando en el mantenimiento preventivo y la detección temprana de problemas .

Costo

El FEP tiene un costo intermedio en comparación con otros fluoropolímeros: más económico que el PTFE (alto costo) y el PFA (muy alto costo). Su proceso de fabricación mediante extrusión por fusión es más rápido y menos costoso que la sinterización requerida para el PTFE, lo que lo convierte en una opción más accesible cuando no se necesitan temperaturas superiores a 200°C .

2. LSZH (Low Smoke Zero Halogen)

El LSZH es un tipo de termoplástico que, al exponerse a altas temperaturas, emite una cantidad limitada de humo y no libera halógenos. Esto evita la generación de gases ácidos durante la combustión, lo que lo hace más seguro tanto para las personas como para los equipos electrónicos sensibles, distinguiéndose del PVC tradicional .

Resistencia Química

En términos de resistencia química, el LSZH tiene limitaciones debido a su composición diseñada para retardar el fuego. Contiene aproximadamente un 60% de relleno inorgánico, como el trihidrato de aluminio (ALTH), lo que refuerza su capacidad de retardancia de llama. Sin embargo, este alto contenido de relleno afecta su flexibilidad y lo hace menos resistente a agentes químicos y al agua en comparación con materiales como el PVC o el PE. Cuando se requiere mayor resistencia química o mecánica, materiales como el PUR o fluoropolímeros (por ejemplo, FEP) son opciones más adecuadas.

Resistencia al Fuego

El LSZH sobresale en pruebas relacionadas con el fuego gracias a su diseño enfocado en la seguridad. A temperaturas de 180 °C, el ALTH reacciona de forma endotérmica, absorbiendo energía, liberando vapor de agua y formando una capa de carbón que protege el material. Además, los cables LSZH certificados deben garantizar una transmitancia de luz mínima del 60%, lo cual es crucial para identificar riesgos y rutas de escape en caso de incendio.

"El objetivo es que las personas puedan reconocer la fuente del incendio, así como las posibles rutas de escape." (HELUKABEL)

Durabilidad

En términos de durabilidad, el LSZH tiene una resistencia a la tracción superior a 1,2 kGF/mm² y una resistencia a la abrasión de 9–12 N/mm². Sin embargo, estas cifras son inferiores a las del PVC (15–18 N/mm²) y el FEP (20 N/mm²), lo que implica que requiere un radio de curvatura mayor durante su instalación . Su rango operativo de temperatura va de –30 °C a 105 °C, aunque algunas versiones basadas en poliolefinas están diseñadas para operar entre –40 °C y +90 °C .

Costo

El LSZH tiene un costo más elevado que el PVC, debido al uso de materias primas y procesos de fabricación más complejos. Sin embargo, este costo se justifica en entornos de alto riesgo, como instalaciones nucleares, túneles, hospitales y aeropuertos, donde su capacidad para minimizar daños en sistemas electrónicos y estructuras sensibles a largo plazo es indispensable.

3. PVC (Policloruro de Vinilo)

El PVC es uno de los materiales más comunes en la industria de cables debido a su versatilidad y facilidad de procesamiento. Es una resina termoplástica que se ablanda con el calor, lo que permite procesos de fabricación rápidos y económicos. Su composición incluye un 57% de cloro en peso, lo que le otorga propiedades naturales retardantes de llama.

Resistencia Química

El PVC destaca por su resistencia a una amplia gama de sustancias químicas, como ácidos, álcalis, sales, alcoholes y grasas . Sin embargo, su desempeño es limitado frente a hidrocarburos aromáticos, cetonas, éteres y compuestos clorados . Aunque su resistencia química es aceptable, no alcanza el nivel de materiales como el FEP en muchas categorías . Además, esta resistencia disminuye a temperaturas superiores a los 60 °C, que es su límite operativo .

Resistencia al Fuego

El PVC tiene la ventaja de ser autoextinguible, es decir, deja de arder una vez eliminada la fuente de ignición. Sin embargo, en caso de incendio, presenta riesgos adicionales debido a la liberación de cloro, un halógeno que reacciona con el agua. Como explica Patrick Teagues, Analista de Desarrollo de Productos en MISUMI:

"En caso de incendio, propiedades como el cloro (un halógeno) se liberan de un cable de PVC, lo que puede representar un peligro para los humanos ya que reaccionan con el agua."

Además, el PVC genera humo negro y ácido clorhídrico al quemarse, lo que puede ser peligroso en espacios cerrados o en instalaciones con equipos sensibles .

Durabilidad

El PVC también destaca por su resistencia a factores ambientales. Ofrece excelente protección frente al ozono, la intemperie y la radiación UV, especialmente cuando se incorpora negro de carbón en su composición. Las formulaciones estándar funcionan en un rango de temperatura de -20 °C a +80 °C, mientras que las versiones resistentes pueden alcanzar hasta +105 °C . Sin embargo, a temperaturas muy bajas, el material se vuelve rígido y quebradizo. Por esta razón, no se recomienda instalarlo o flexionarlo por debajo de 0 °C sin un acondicionamiento previo de al menos 24 horas en un ambiente cálido. Bajo condiciones adecuadas, su vida útil puede llegar a unos 40 años, aunque con el tiempo los plastificantes pueden migrar, causando endurecimiento o fragilidad .

Costo

El PVC es una opción económica para el aislamiento y recubrimiento de cables, siendo más accesible que materiales como el PE, XLPE o los fluoropolímeros . Patrick Teagues lo resume de la siguiente manera:

"En el rango de bajo voltaje (hasta 1.000 V), el PVC también es conocido como el material con la mejor relación precio-rendimiento."

Su facilidad de procesamiento, flexibilidad y simplicidad en la instalación contribuyen a reducir los costos de mano de obra. Esto lo convierte en una elección popular para aplicaciones con niveles moderados de estrés mecánico y exposición química, como en entornos residenciales, conexiones de electrodomésticos y usos industriales .

4. PTFE (Politetrafluoroetileno)

El PTFE, conocido comercialmente como Teflón y apodado "Rey del Calor" por sublimarse en lugar de fundirse, se fabrica mediante sinterización en lugar de los métodos de extrusión tradicionales. Esto lo hace ideal para condiciones extremas .

Resistencia Química

El PTFE destaca por su resistencia a casi todos los compuestos químicos, incluidos ácidos fuertes, solventes y combustibles . Esta resistencia se debe a los fuertes enlaces C–F en su estructura molecular. Además, su baja tensión superficial evita que las impurezas se adhieran, y su capacidad de absorción de agua es mínima: solo un 0,01% a 20 °C. Esto significa que no se hincha ni se ve afectado por la humedad .

Resistencia al Fuego

Con un índice de oxígeno límite (LOI) superior a 95, el PTFE es prácticamente incombustible. Su rango de sinterización está entre 320 °C y 330 °C , y puede resistir temperaturas de hasta 300 °C de manera breve. Estas cualidades lo hacen ideal para entornos donde las temperaturas extremas son la norma.

Durabilidad

El PTFE opera en un rango térmico impresionante, desde -190 °C hasta +260 °C, superando materiales como el FEP y el PVC . Además, ofrece excelente resistencia a la intemperie y propiedades dieléctricas estables, con una constante de 2,1. Sin embargo, su resistencia a la abrasión es moderada, lo que puede ser una desventaja en aplicaciones que implican alta fricción, como en robótica o aviación. En estos casos, materiales como el ETFE pueden ser más adecuados. Estas características técnicas también impactan en sus costos de producción.

Costo

El PTFE es un material costoso debido a su complejo proceso de fabricación, que incluye sinterización y extrusión por pistón, a diferencia de materiales como el FEP o el PVC. Además, su propiedad antiadherente requiere un tratamiento especial con sodio-naftaleno para que pueda adherirse a resinas epoxi o compuestos, lo cual incrementa aún más los costos. Aproximadamente la mitad de la producción de PTFE se utiliza en el aislamiento de cableado para aplicaciones aeroespaciales y electrónicas de alto rendimiento, donde su durabilidad en condiciones extremas justifica la inversión.

Pros y Contras de Cada Material de Recubrimiento

A continuación, se presenta una comparación detallada de los materiales de recubrimiento, considerando sus propiedades y limitaciones clave. La selección del recubrimiento no debe basarse únicamente en el costo, sino en un equilibrio entre rendimiento, seguridad y presupuesto, tomando en cuenta los riesgos específicos de cada entorno industrial.

El PVC ofrece una opción económica con una buena relación entre precio y rendimiento en aplicaciones de baja tensión. Sin embargo, tiene un rango térmico limitado y, al quemarse, emite gases tóxicos, lo que lo hace poco adecuado para espacios confinados o entornos de alta temperatura. Por otro lado, el LSZH es ideal para lugares donde la seguridad es prioritaria, como edificios públicos y túneles, ya que no genera humos tóxicos ni gases halógenos. Aun así, su resistencia mecánica es menor y su costo más elevado.

En el extremo superior tanto en rendimiento como en precio, encontramos los fluoropolímeros. El FEP se distingue por su resistencia química sobresaliente y su flexibilidad en temperaturas extremas. Por su parte, el PTFE soporta casi todos los compuestos químicos y opera en los rangos térmicos más amplios. No obstante, ambos materiales son considerablemente más caros debido a sus procesos de fabricación complejos. Estas características los hacen indispensables en sectores como la industria aeroespacial, petroquímica y militar, donde otros materiales no serían viables.

"Seleccionar el material de cable adecuado no se trata de optar por el precio más bajo, sino de igualar las propiedades al riesgo real del entorno. Un ahorro de $1/m en la compra puede resultar en miles en tiempos de inactividad si falla el recubrimiento" – Remee Wire & Cable.

Entender estas diferencias es crucial para elegir el recubrimiento más adecuado según las exigencias del ambiente industrial. La siguiente tabla proporciona una visión comparativa de las principales características de cada material:

Material	Resistencia Química	Rango Térmico	Costo Relativo	Mejor Aplicación
PVC	Buena (aceites/ácidos/sal)	-15 °C a 70 °C	Bajo	Cableado general interior
LSZH	Moderada	-40 °C a 90 °C	Medio-Alto	Túneles, transporte público
FEP	Excepcional	-65 °C a 200 °C	Muy Alto	Aeroespacial, petróleo y gas
PTFE	Excepcional	-70 °C a 260 °C	Alto	Petroquímica, aplicaciones militares

Conclusión: Seleccionar el Recubrimiento Adecuado para tu Aplicación

Elegir el recubrimiento correcto implica analizar tres aspectos clave: el nivel de exposición química en el entorno, los requisitos de seguridad contra incendios y las limitaciones presupuestarias.

Si el ambiente presenta alta exposición química, es fundamental identificar los agentes agresivos presentes, como ácidos, bases, solventes o aceites, y verificar su compatibilidad con el material del recubrimiento. Por ejemplo, el PTFE y el FEP son opciones destacadas para entornos petroquímicos o de procesamiento químico. Por otro lado, el PUR/TPU es ideal para aplicaciones robóticas que requieren flexibilidad constante y resistencia a aceites.

En el caso de Chile, además de los factores técnicos, es esencial cumplir con las normativas locales. La Superintendencia de Electricidad y Combustibles (SEC) regula la seguridad de los cables mediante protocolos como el PE N° 2/17, mientras que el RIC N° 4 establece las condiciones de instalación. En lugares de alta ocupación, como hospitales, oficinas o centros comerciales, es obligatorio utilizar recubrimientos LSZH o LFH que cumplan con las normativas IEC 60754-1 (emisiones de halógenos) e IEC 61034-2 (densidad de humo). Además, la alta radiación solar en el país exige protección UV según UL 1581 para cables en exteriores o instalados en bandejas.

También es crucial considerar el costo total de propiedad, más allá del precio inicial. Un recubrimiento económico como el PVC puede resultar tentador, pero en ambientes con altas temperaturas o agentes químicos agresivos, los costos derivados de reemplazos frecuentes o interrupciones operativas pueden superar ampliamente cualquier ahorro inicial.

Para proyectos industriales en Chile, Inducable ofrece asesoría técnica especializada y cables certificados que cumplen con las normativas locales y los requerimientos específicos de cada aplicación. Esto asegura una solución confiable y adaptada a las condiciones únicas de tu entorno.

FAQs

¿Cómo elegir entre PVC, LSZH, FEP y PTFE para mi industria?

• PVC: Es una opción económica y flexible, perfecta para aplicaciones en interiores. Sin embargo, tiene una menor resistencia térmica y, al quemarse, emite gases tóxicos.
• LSZH: Diseñado para minimizar la emisión de humo y gases tóxicos, es ideal para lugares donde la seguridad y la calidad del aire son prioritarias.
• FEP/PTFE: Ofrecen una resistencia superior a químicos, temperaturas extremas y electricidad. El FEP destaca por su flexibilidad, mientras que el PTFE soporta condiciones térmicas extremas y es químicamente inerte.

¿Qué normativa SEC debo cumplir al usar cables en Chile?

Es fundamental que las instalaciones eléctricas cumplan con el Reglamento de Seguridad de las Instalaciones Eléctricas (Decreto N° 109, de 2017, del Ministerio de Energía). Además, deben respetarse las normas técnicas aplicables, como ANSI/NEMA WC 70/ICEA S-95-658, junto con las especificaciones detalladas en el pliego técnico normativo del SEC.

Para asegurar que todo esté en regla, revise siempre las regulaciones vigentes y confirme que se ajusten a los requisitos establecidos. Esto garantiza tanto la seguridad como el cumplimiento legal.

¿Qué material es ideal para exteriores con alta radiación UV?

El FEP es el material ideal para exteriores con alta radiación UV. Su resistencia sobresaliente tanto a los rayos UV como a condiciones climáticas extremas garantiza que los cables puedan soportar entornos exigentes, ofreciendo mayor protección y durabilidad.
