¿Qué Cable de Comunicación Necesito? Preguntas Frecuentes

Encontrar el cable de comunicación adecuado para aplicaciones industriales en Chile no es solo una cuestión técnica, sino una decisión clave para evitar fallas y costos innecesarios. La elección depende de factores como el protocolo de comunicación, las condiciones ambientales y las necesidades de transmisión. Aquí tienes lo esencial:

• Protocolos comunes: PROFIBUS, PROFINET, Modbus y Ethernet industrial requieren cables específicos para garantizar compatibilidad y rendimiento.
• Tipos de cables:
  • Ethernet: Categorías como Cat5e, Cat6A y Cat8 ofrecen diferentes velocidades y distancias.
  • RS-485: Ideal para sistemas como Modbus y BACnet.
  • Fibra óptica: Perfecta para largas distancias y entornos con alta interferencia.
• Factores ambientales: Resistencia a químicos, temperaturas extremas y protección contra la humedad son cruciales en sectores como minería y manufactura.
• Blindaje: Protege contra interferencias electromagnéticas comunes en entornos industriales.

La clave está en combinar las especificaciones técnicas con las condiciones de tu instalación. Detalles como el material de aislamiento, el blindaje y la categoría del cable pueden marcar la diferencia en la estabilidad y eficiencia de tu red. En el mercado chileno, opciones como los cables Belden destacan por su confiabilidad en sistemas industriales.

Comunicaciones Industriales: Conceptos básicos

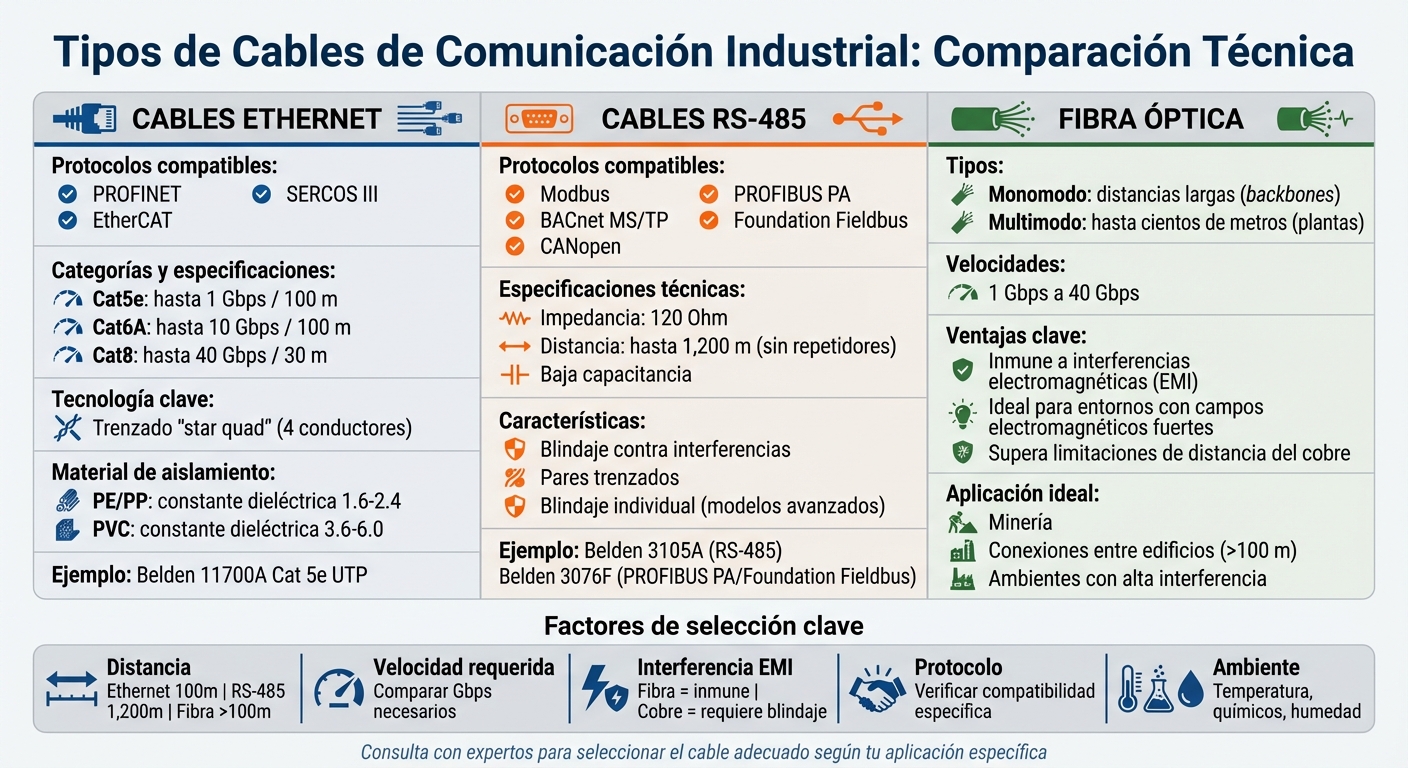

Tipos Comunes de Cables de Comunicación Industrial

La automatización industrial en Chile exige cables diseñados específicamente para soportar protocolos industriales, resistir ambientes extremos y mantener la integridad de la señal. A diferencia de los cables eléctricos comunes, estos cuentan con estructuras especializadas que aseguran un rendimiento confiable incluso en entornos electromagnéticos adversos. Elegir el cable adecuado es clave para garantizar la eficiencia operativa en los sistemas industriales del país.

Cables Ethernet para Redes Industriales

Los cables Ethernet para aplicaciones industriales utilizan la técnica "star quad", un trenzado de cuatro conductores que mejora la sincronización y la estabilidad de la señal. Este diseño es esencial para protocolos como PROFINET, EtherCAT y SERCOS III.

Según la velocidad y la distancia necesarias, las categorías más comunes incluyen:

• Cat5e: Ofrece hasta 1 Gbps en distancias de hasta 100 m.
• Cat6A: Soporta 10 Gbps en 100 m.
• Cat8: Llega a 40 Gbps, aunque limitado a 30 m.

El material de aislamiento también juega un papel importante en el rendimiento. Materiales como el polietileno (PE) y el polipropileno (PP) tienen constantes dieléctricas más bajas (1,6-2,4) en comparación con el PVC (3,6-6), lo que mejora la calidad de la señal al reducir la capacitancia. Un ejemplo es el Belden 11700A Cat 5e UTP, distribuido por Inducable, diseñado específicamente para redes industriales.

El diseño preciso de estos cables y su adaptación a protocolos específicos son esenciales para garantizar un rendimiento óptimo en sistemas de comunicación dedicados.

Cables para Protocolos de Comunicación Específicos

En sistemas como Modbus, BACnet MS/TP y CANopen, los cables para RS-485 son fundamentales. Estos cables requieren:

• Impedancia característica nominal de 120 Ohm.
• Baja capacitancia para minimizar distorsiones.
• Protección contra interferencias en trayectos largos.

Un ejemplo destacado es el Belden 3105A, disponible en Inducable, que incluye blindaje para operar en ambientes con alta interferencia.

Para protocolos como PROFIBUS PA y Foundation Fieldbus, los cables deben cumplir con especificaciones estrictas. El Belden 3076F, compatible con ambos, cuenta con pares trenzados y blindaje individual, lo que asegura una transmisión confiable de datos y energía, incluso en zonas clasificadas.

Si bien los cables de cobre son ideales para protocolos específicos, la fibra óptica ofrece ventajas únicas para distancias largas y ambientes con alta interferencia.

Cables de Fibra Óptica para Comunicación de Larga Distancia

La fibra óptica destaca por superar las limitaciones de distancia del cobre y ser totalmente inmune a las interferencias electromagnéticas. En sectores como la minería chilena, donde los equipos generan fuertes campos electromagnéticos, esta característica es indispensable.

Existen dos tipos principales de fibra óptica:

• Monomodo: Con un núcleo pequeño, ideal para distancias largas en backbones.
• Multimodo: Con un núcleo más grande, adecuado para distancias de hasta cientos de metros dentro de plantas.

Ambos tipos soportan velocidades que van desde 1 Gbps hasta 40 Gbps, superando ampliamente las capacidades del cobre. Inducable ofrece cables de fibra óptica tanto monomodo como multimodo, ideales para proyectos que requieren conectar edificios o instalaciones separadas por más de 100 metros.

Cómo Seleccionar el Cable de Comunicación Adecuado

Elegir el cable adecuado no se trata solo de identificar el protocolo correcto. Las condiciones del entorno y los requisitos técnicos específicos juegan un papel crucial para garantizar que el cable funcione de manera confiable en tu instalación. Tres aspectos principales influyen en esta elección: el ambiente donde operará el cable, las necesidades de transmisión de datos y la protección contra interferencias. Aquí te explicamos cada uno de ellos.

Factores Ambientales

El entorno industrial en Chile puede ser especialmente exigente, lo que impacta directamente en la durabilidad del cable. Por ejemplo, la resistencia química y al aceite es clave en industrias donde los cables están expuestos a hidrocarburos, diésel o solventes. En estos casos, los cables con recubrimiento de poliuretano (PUR) ofrecen una protección mucho más eficaz que los de PVC estándar.

Las temperaturas extremas también son un factor importante. Mientras que los cables estándar funcionan entre -20°C y 80°C, sectores como la minería en el norte de Chile pueden requerir cables que soporten temperaturas continuas de hasta +260°C, con picos de hasta 350°C. Además, en sistemas con movimiento constante, como cadenas portacables, es recomendable usar conductores trenzados de alta flexibilidad para resistir la vibración y el desgaste.

En ambientes húmedos o con contacto directo con agua, asegúrate de usar cables con clasificaciones IP67, IP68 o IP69K. Por otro lado, para instalaciones exteriores en zonas costeras, es imprescindible que los cables sean resistentes a la radiación UV y a la corrosión por agua de mar.

Necesidades de Transmisión de Datos

La velocidad y la distancia de transmisión son factores clave al elegir un cable. Por ejemplo, los segmentos estándar de Ethernet industrial están limitados a 100 metros antes de necesitar un repetidor. Si utilizas cables más delgados, como los de calibre AWG 26, esta distancia se reduce a 60–70 metros.

En muchas aplicaciones de Ethernet industrial, se trabaja a velocidades de 100 Mb/s, ya que los paquetes de datos suelen ser pequeños. Además, el material de aislamiento influye en el rendimiento: un aislamiento con menor constante dieléctrica, como el PE (2,3 en lugar de 3,6-6,0 del PVC), mejora la calidad de la señal en transmisiones de alta frecuencia.

Blindaje y Protección contra Interferencias

Una vez definidos los requisitos de transmisión, es esencial considerar la protección contra interferencias, especialmente en entornos industriales. Las máquinas y motores generan altos niveles de interferencia electromagnética (EMI), lo que puede afectar la calidad de los datos. Para evitar problemas como la corrupción de datos o el crosstalk, utiliza cables con blindaje de lámina de aluminio o malla de cobre. Además, los conectores apantallados, como los RJ45, M12 o ix Industrial, son esenciales para mantener la continuidad del blindaje.

En zonas con interferencias extremas, como áreas con equipos de soldadura o motores de alta potencia, los cables con malla de cobre trenzado ofrecen una protección más robusta contra la EMI y el desgaste mecánico. Si trabajas en atmósferas explosivas, asegúrate de que los cables cumplan con las normativas ATEX y que cuenten con armadura adicional de acero para mayor seguridad.

sbb-itb-f30cc9a

Opciones de Cables Comunes en Chile

En el mercado chileno, algunos cables destacan como soluciones confiables para diversas aplicaciones industriales. La presencia de marcas reconocidas como Belden facilita la implementación de proyectos de automatización, ofreciendo productos que cumplen con estándares internacionales. Aquí te presentamos algunas de las opciones más utilizadas en el ámbito industrial chileno, adaptadas a diferentes necesidades.

Cables de Instrumentación y Control

En aplicaciones donde la precisión y la confiabilidad son fundamentales, el Belden 8760 es uno de los cables más populares en Chile para la transmisión de señales en sistemas de control industrial. Este cable de calibre 18 AWG y un par, disponible con chaqueta de PVC o LSZH, es ideal para enviar señales analógicas o digitales de bajo voltaje entre sensores, transmisores y controladores. Su conductor de cobre y aislamiento de polietileno lo hacen perfecto para las condiciones habituales en plantas industriales del país.

Cables de Comunicación para Sistemas Fieldbus

Para redes de automatización que emplean el protocolo PROFIBUS PA, el Belden 3076F es una opción destacada en el mercado local. PROFIBUS es ampliamente utilizado en las industrias manufactureras y de procesos en Chile, y este cable garantiza compatibilidad y un rendimiento confiable, incluso en entornos industriales exigentes.

Cables de Red Ethernet

El Belden 11700A CAT 5e, con tecnología Bonded-Pair, está diseñado para soportar las condiciones desafiantes de los entornos industriales en Chile. Con el avance hacia arquitecturas de Industria 4.0, este cable permite integrar datos de campo en sistemas IT/OT mediante PROFINET y otros protocolos de Ethernet industrial. Es una herramienta clave para modernizar plantas manufactureras y mineras que necesitan conectividad confiable en ambientes adversos.

Conclusión

La elección del cable de comunicación debe ser parte integral del diseño completo de tu sistema, teniendo en cuenta tres factores clave: el protocolo de comunicación, las condiciones del entorno y las distancias de transmisión. Es crucial optar por un cable que cumpla con las especificaciones de tu protocolo, soporte las condiciones ambientales del lugar y cubra el alcance requerido. Detalles como el diseño interno (por ejemplo, el trenzado star quad para PROFINET), el material de la chaqueta (PVC, PUR o TPE) y el blindaje adecuado deben alinearse con las necesidades específicas de tu proyecto.

Las restricciones de distancia dependen de la tecnología utilizada: mientras que los segmentos Ethernet están limitados a 100 metros, RS-485 puede extenderse hasta 1.200 metros sin necesidad de repetidores. En entornos industriales de Chile, donde las interferencias electromagnéticas son comunes debido a motores, variadores de frecuencia y equipos de soldadura, el uso de pares trenzados diferenciales o blindajes adecuados es esencial para minimizar el ruido eléctrico. Además, las condiciones extremas de temperatura, que pueden oscilar entre -55°C y +125°C en ciertas aplicaciones, requieren materiales de aislamiento diseñados para soportar estos rangos térmicos sin comprometer su desempeño.

Para garantizar que estas soluciones se implementen de manera segura y efectiva, Inducable ofrece asesoría técnica especializada. Su equipo puede ayudarte a seleccionar los cables más adecuados para tu sistema de automatización, respaldados por productos certificados de marcas reconocidas como Belden. Estos cables cumplen con estándares internacionales y están diseñados para enfrentar las demandas de los entornos industriales más desafiantes. Ya sea que necesites cables de instrumentación, comunicación Fieldbus o Ethernet industrial, el equipo técnico de Inducable está preparado para orientarte hacia la mejor decisión.

No pases por alto la importancia de una selección técnica bien fundamentada. Usar conectores no estandarizados o cables con una impedancia característica incorrecta puede generar problemas graves, como el crosstalk, que afecta la calidad de los datos. Contar con el apoyo de expertos puede prevenir errores costosos y garantizar la confiabilidad de tu red de automatización.

FAQs

¿Cómo puedo elegir el cable adecuado para ambientes extremos?

Seleccionar el cable correcto para condiciones extremas requiere evaluar factores como temperatura, humedad, exposición a productos químicos y corrosión. Los cables diseñados para soportar altas temperaturas están hechos con materiales capaces de resistir desde temperaturas bajo cero hasta más de 100 °C, lo que asegura su rendimiento y durabilidad incluso en situaciones adversas.

En entornos industriales, es fundamental optar por cables con recubrimientos especiales, como los de tipo LSZH (bajo humo y sin halógenos). Este tipo de recubrimiento no solo ofrece mayor seguridad en caso de incendio, sino que también resiste mejor a agentes químicos agresivos. Además, verifica que los cables cumplan con normativas internacionales, como las establecidas por la IEC, para garantizar que funcionen adecuadamente bajo condiciones exigentes.

Elegir cables certificados y diseñados específicamente para las necesidades de tu instalación no solo asegura una conexión confiable, sino que también extiende la vida útil de tus sistemas, reduciendo riesgos y costos a largo plazo.

¿Cuáles son las ventajas de usar fibra óptica en lugar de cables de cobre?

La fibra óptica ofrece ventajas importantes frente a los cables de cobre, especialmente en entornos industriales y de automatización. Una de las más destacadas es su capacidad para transmitir datos a largas distancias sin pérdidas significativas de señal, ya que utiliza luz en lugar de electricidad. Esto no solo mejora la calidad de la comunicación, sino que también elimina problemas de interferencia electromagnética, asegurando conexiones más estables y confiables.

Otra ventaja clave es su alta velocidad y ancho de banda, lo que la hace perfecta para manejar grandes volúmenes de datos. Esto es esencial en redes modernas y sistemas industriales avanzados, donde la rapidez y la capacidad son fundamentales. Además, la fibra óptica es más resistente a condiciones ambientales extremas y al ruido eléctrico, garantizando un funcionamiento confiable incluso en los entornos más exigentes.

Por si fuera poco, la fibra óptica es más ligera y delgada que los cables de cobre, lo que facilita su instalación en espacios reducidos. Aunque el costo inicial puede ser más alto, su durabilidad y rendimiento a largo plazo la convierten en una inversión inteligente para aplicaciones que demandan alta velocidad, confiabilidad y eficiencia.

¿Qué debo considerar al elegir cables para protocolos de comunicación industrial?

Al momento de elegir cables para protocolos de comunicación industrial, hay varios aspectos clave que no puedes pasar por alto. Primero, considera el protocolo de comunicación que usarás. Protocolos como Ethernet, Profibus o Modbus tienen diferentes necesidades técnicas. Por ejemplo, algunos requieren cables con alta inmunidad a interferencias o que soporten la transmisión de datos a velocidades muy altas.

El entorno de instalación es otro factor determinante. ¿El área tendrá temperaturas extremas, alta humedad, exposición a químicos o vibraciones constantes? En condiciones industriales severas o exteriores, los cables resistentes a altas temperaturas son una mejor opción. En cambio, los cables LSZH (Low Smoke Zero Halogen) son ideales para espacios donde la seguridad contra incendios es prioritaria.

Por último, verifica que los cables cumplan con las normas locales e internacionales aplicables, como ANSI, IEC o UL, y que sean compatibles con los equipos que ya tienes. Esto no solo asegura una conexión estable, sino también una red industrial confiable y segura.
