Materiales para Cables: Opciones para Automatización

Si yo elijo mal el material del cable, puedo tener pérdida de señal, fallas por movimiento, daño por UV, problemas con aceites o más riesgo en caso de incendio. En automatización, no basta con mirar el precio: también tengo que revisar señal, ambiente, flexión y seguridad.

En simple, el artículo deja esta idea clara:

• PVC: me sirve para instalación fija y bajo costo, pero queda corto en frío, UV y flexión continua.
• PE: lo uso cuando me importa más la señal, la humedad y tendidos largos.
• PUR: va bien en cadenas portacables, aceites y abrasión.
• TPE: aguanta más flexión, más frío y más UV que varias otras cubiertas.
• LSZH: lo miro cuando necesito bajo humo y cero halógenos en recintos cerrados.
• FEP/PTFE: los dejo para química dura, alta frecuencia y calor sobre lo normal.

También hay datos que cambian la decisión. Por ejemplo:

• El PE tiene constante dieléctrica cercana a 2,4, frente a 4,0 del PVC.
• El PUR puede llegar a 5 a 15 millones de ciclos de flexión.
• El TPE puede pasar los 20 millones de ciclos.
• El PTFE puede trabajar hasta +260 °C.
• En Chile, además, hay que revisar SEC, NCh Elec. 4/2003 y, según el caso, requisitos de LSZH o AS+.

Aprendo como seleccionar el cable de instrumentacion y control para necesidad junto con TELDOR

sbb-itb-f30cc9a

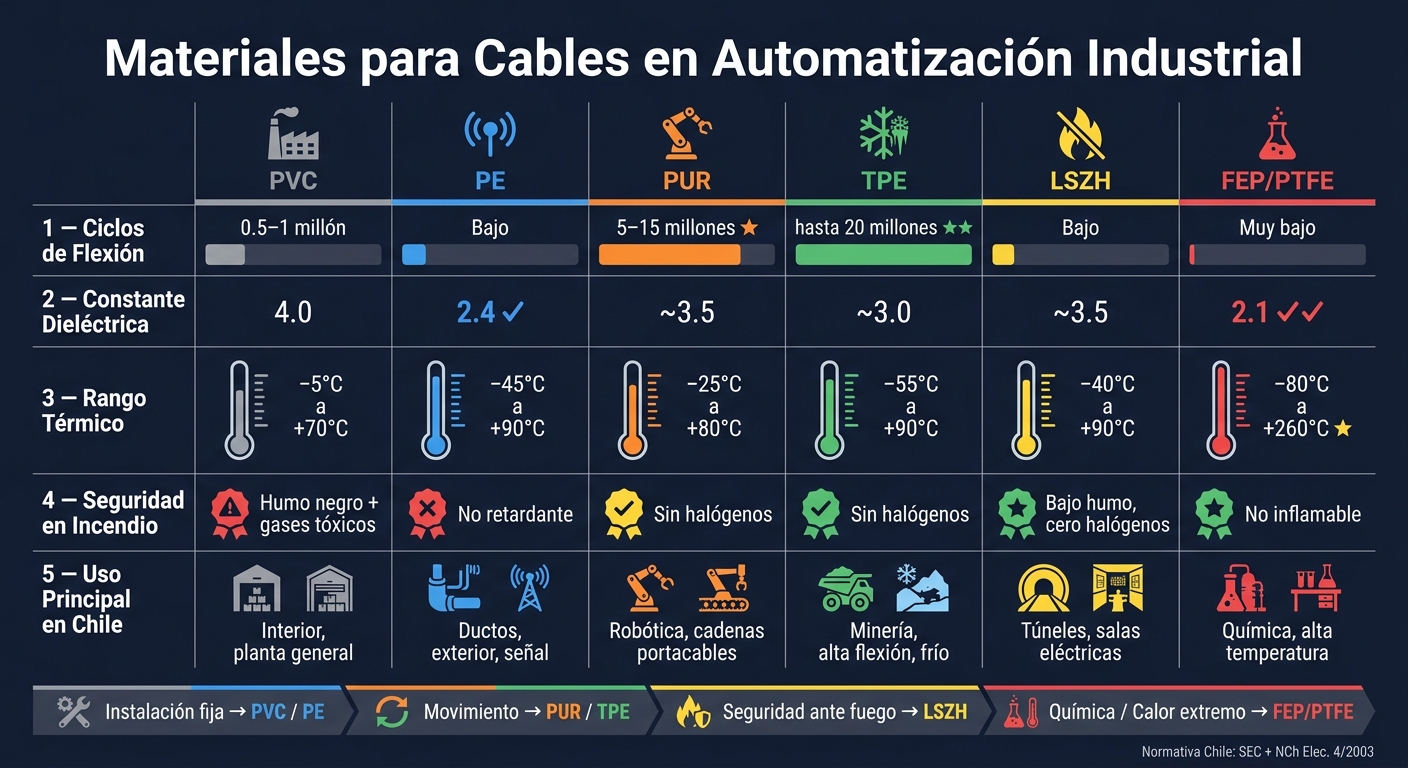

Comparación rápida

Material	Mejor uso	Punto débil	Dato clave
PVC	Interior, montaje fijo, automatización general	Humo y gases en incendio; baja flexión	Opción de menor costo
PE	Señal, humedad, exterior, ductos	Menor foco en flexión	Mejor comportamiento eléctrico que PVC
PUR	Movimiento, aceites, abrasión	Precio más alto que PVC	5–15 millones de ciclos
TPE	Alta flexión, frío, UV, minería	Más caro	Hasta 20 millones de ciclos
LSZH	Túneles, salas eléctricas, recintos cerrados	Más rígido para moverlo	Baja emisión de humo
FEP/PTFE	Químicos agresivos, RF, alta temperatura	Costo alto y rigidez	PTFE hasta +260 °C

Mi lectura simple: si la instalación es fija, parto por PVC o PE; si se mueve, miro PUR o TPE; si manda el fuego y el humo, voy a LSZH; y si hay calor o químicos duros, paso a FEP/PTFE.

Con esa base, el resto del artículo baja cada material a casos de uso más concretos para Chile.

1. PVC

El PVC (policloruro de vinilo) es el material más usado en automatización general y, además, la opción más barata. Acá parte la comparación de verdad: cuesta menos, pero también tiene límites bien marcados en movimiento y en condiciones de trabajo.

Integridad de señal

El PVC entrega un buen aislamiento en sensores, actuadores y PLC. Ahora bien, frente a EMI, su desempeño depende del blindaje del cable. Para señales digitales, lo habitual es usar cinta de aluminio/poliéster. Para señales analógicas, conviene un blindaje individual por par más un blindaje general.

En tendidos largos, el problema principal para la señal es la resistencia eléctrica. Eso genera caída de tensión y pérdida de energía. También entra en juego la capacitancia mutua del cable, así que vale la pena elegir diseños de menor capacitancia para reducir la distorsión.

Resistencia al entorno

Soporta humedad y agua de mar. En la industria alimentaria, aguanta limpiezas frecuentes. Eso sí, si va a estar expuesto a aceites o al sol, hay que usar una versión hecha para uso industrial o exterior.

Para instalaciones exteriores en Chile, el cable tiene que venir especificado como resistente a UV. El PVC estándar se degrada si pasa mucho tiempo al sol. Y en zonas frías o de refrigeración, pierde flexibilidad y puede agrietarse con bajas temperaturas.

Durabilidad mecánica

Está pensado para instalación fija. Si el cable va a trabajar en flexión continua o dentro de cadenas portacables, suele fallar antes que un cable con cubierta PUR.

Seguridad ante incendios

El PVC es retardante a la llama, pero cuando arde libera humo negro y gases tóxicos y corrosivos. Por eso, su uso se limita en espacios poco ventilados o en lugares donde la norma exige LSZH.

Para proyectos en Chile, conviene revisar con lupa el cumplimiento con los protocolos de la SEC y la norma NCh Elec. 4/2003.

Si el cable deja de ser fijo y el entorno se pone más duro, PE pasa a ser la siguiente referencia.

2. PE

El polietileno (PE) sobresale cuando lo que más importa es la estabilidad eléctrica y una buena transmisión de señal. Dicho simple: si la prioridad está en el desempeño eléctrico antes que en la flexión mecánica, el PE corre con ventaja.

Integridad de señal

El PE tiene una constante dieléctrica de cerca de 2,4, frente al 4,0 del PVC. ¿Qué significa eso en la práctica? Menor capacitancia y una señal más limpia en tendidos largos.

También ofrece una resistividad volumétrica de 10¹⁷ Ω·cm, es decir, cuatro órdenes de magnitud por sobre el PVC estándar (10¹³ Ω·cm), y una rigidez dieléctrica de hasta 30 kV/mm. Por eso suele elegirse en líneas de comunicación y señales de instrumentación, donde la integridad eléctrica manda. Un cable de instrumentación con aislación PE saca partido directo de estas propiedades.

Resistencia al entorno

El PE responde muy bien frente a la humedad, los ácidos y los álcalis. En instalaciones subterráneas, ductos húmedos o ambientes costeros, eso pesa bastante. Además, mantiene buen desempeño hasta -45 °C.

En Chile, el XLPE (polietileno reticulado) es la aislación estándar en cables de 1.000 V como el RV-K, con temperatura de servicio de 90 °C.

Seguridad ante incendios

Su punto débil está en el fuego. El PE estándar no es retardante a la llama y su índice de oxígeno ronda el 10%, frente al 28% del PVC. En locales con alta afluencia de personas o en infraestructura crítica, conviene mirar versiones modificadas, como LSZH/FRNC, o bien XLPE.

Si la instalación pide flexión continua, el siguiente material que vale la pena revisar es PUR.

3. PUR

El PUR suele ser la opción más usada cuando la instalación está en movimiento constante. Está hecho para aguantar millones de ciclos de flexión en cadenas portacables, brazos robóticos y maquinaria con partes móviles.

Integridad de señal

En este tipo de uso, el punto fuerte del PUR es claro: mantiene la geometría del cable mientras se flexiona. Eso ayuda a conservar el blindaje y a mantener la señal estable. En robótica, algunos modelos incluso soportan torsiones de hasta ±360°/m.

Resistencia al entorno

El PUR resiste bien aceites, refrigerantes y solventes. Por eso se usa mucho en máquinas herramienta y plantas automotrices. También tolera la radiación UV y el ozono, así que responde bien en instalaciones a la intemperie.

Su rango de operación va entre −25 °C y +80 °C. Ese margen le sirve en cámaras frigoríficas y en zonas frías del sur de Chile, donde el cableado no puede fallar apenas baja la temperatura.

Durabilidad mecánica

En resistencia mecánica y al desgaste, el PUR marca 5/5, frente a 3/5 en PVC. Esa diferencia se nota en terreno. Su resistencia a cortes y abrasión le da una ventaja clara en entornos industriales duros, donde el roce y el uso diario pasan la cuenta.

Seguridad ante incendios

En versiones industriales, el PUR suele ser libre de halógenos y autoextinguible. Si ocurre un incendio, no libera gases tóxicos de cloro. En plantas industriales cerradas, con personal permanente, eso pesa bastante.

Su principal punto en contra es el precio: cuesta cerca de 4 veces más que el PVC. Pero cuando hay movimiento continuo, ese mayor gasto inicial puede pagarse solo con más vida útil y menos detenciones.

Si el foco deja de estar en la flexión y pasa a la tactilidad y a la resistencia al desgaste, el TPE empieza a ganar terreno.

4. TPE

El TPE suele ser la carta fuerte cuando hay flexión muy alta y se busca alargar al máximo los recambios. Frente al PUR, suele salir mejor parado cuando el movimiento es más duro y repetitivo. En aplicaciones de muy alta flexión, puede llegar a entre 10 y 20 millones de ciclos, por encima del PUR (5–15 millones) y muy por sobre el PVC (0,5–1 millón). Por eso aparece mucho en robots Delta o SCARA que trabajan sobre 120 ciclos por minuto.

Integridad de señal

En cables blindados de datos, bus y coaxiales, el TPE ayuda a que el blindaje mantenga su estabilidad mecánica cuando el cable está en movimiento continuo. Dicho simple: si el cable no para de moverse, ese punto pesa bastante.

Resistencia al entorno

El TPE conserva su flexibilidad hasta los −55 °C, sin ponerse duro ni agrietarse. Eso le viene como anillo al dedo a cámaras de frío, al sur de Chile y a faenas mineras en altura. También tiene alta resistencia a UV, así que calza bien en instalaciones a la intemperie en el norte del país.

A eso se suma su resistencia a aceites, incluidos los bioaceites. Por lo mismo, suele responder bien tanto en exterior como en ambientes con presencia de aceites.

Durabilidad mecánica

Su estructura distribuye mejor el esfuerzo mecánico y ayuda a bajar la aparición de microfisuras. Sí, suele costar entre 1,6 y 2,0 veces más que el PVC, pero en escenarios de flexión su vida útil muchas veces termina pagando esa diferencia.

Seguridad ante incendios

El TPE es libre de halógenos en su formulación estándar. Algunas variantes también suman retardancia a la llama. Ahora bien, si el proyecto pide como punto principal una baja emisión de humo, entonces corresponde mirar LSZH.

Si el requisito dominante es baja emisión de humo, el siguiente material a revisar es LSZH.

5. LSZH

Cuando la prioridad deja de ser la flexión y pasa a ser la seguridad, el LSZH (Low Smoke Zero Halogen) saca ventaja. En un incendio, no libera gases tóxicos ni corrosivos. Por eso se usa mucho en recintos cerrados, salas de control, túneles y minería subterránea.

Seguridad ante incendios

Frente al PVC, el LSZH evita gases tóxicos y corrosivos. Además, ayuda a mantener mejor visibilidad durante una evacuación.

En Chile, la SEC exige LSZH en recintos cerrados con más de 25 personas durante más de 15 minutos, según la NCh 4/2003 y el Oficio 4979. Ahora bien, en circuitos críticos eso no alcanza por sí solo. La RIC N°08 exige AS+. El LSZH estándar – como los cables con cubierta LSZH tipo RZ1-K – frena la propagación del fuego, pero no mantiene continuidad eléctrica. En cambio, los cables AS+ sí pueden sostener la continuidad del circuito hasta 120 minutos a 840 °C.

Integridad de señal

En señal, el LSZH por sí solo no mejora el desempeño. Ahí mandan el aislamiento interno y el blindaje. Si el entorno tiene alta interferencia electromagnética, la cubierta LSZH no basta. El cable debe venir con blindaje FTP o STP.

Resistencia al entorno

Las versiones de mejor nivel, como el RZ1-K, pueden trabajar entre −40 °C y +90 °C. También resisten bien los rayos UV y sirven para instalaciones interiores, exteriores o enterradas.

Hay un detalle práctico que conviene tener presente: bajo −5 °C, los rollos deben acondicionarse entre 24 y 36 horas a más de 10 °C antes de manipularlos. Si no se hace, el manejo del cable se vuelve más difícil y aumenta el riesgo de daño.

Durabilidad mecánica

El LSZH es más rígido que el PVC y cuesta más pelarlo, ya que no usa los plastificantes de siempre. En movimiento, no juega en la misma liga que el PUR. Su punto fuerte está en la seguridad, no en la flexión continua.

Para aplicaciones con fricción constante o movimiento repetido, el PUR sigue siendo la primera alternativa. En cambio, cuando el foco está en bajar el humo y evitar gases peligrosos, el LSZH toma la delantera.

6. Fluoropolímeros (FEP/PTFE)

Si el LSZH se hace cargo del humo y los gases, los fluoropolímeros van al otro extremo: química dura, calor alto y alta frecuencia. Acá la decisión no pasa por precio ni por flexión. Pasa por aguantar donde otros materiales simplemente fallan.

Integridad de señal

Tanto el FEP (Fluorinated Ethylene Propylene) como el PTFE (Polytetrafluoroethylene) tienen una constante dieléctrica cercana a 2,1, lo que ayuda a bajar las pérdidas en alta frecuencia. Dicho simple: dejan pasar la señal con menos castigo cuando la exigencia sube.

El FEP se usa en cables de datos industriales CAT5e y CAT6, además de aplicaciones RF, porque su extrusión por fusión permite mantener un espesor de aislamiento uniforme. Ese punto importa más de lo que parece. Cuando el aislamiento sale parejo, el cable se comporta mejor y la señal sufre menos variaciones.

El PTFE, en cambio, exige una extrusión más compleja y suele quedar para cables coaxiales especializados o para entornos donde la temperatura supera los 200 °C.

Resistencia al entorno

Los fluoropolímeros son casi inertes frente a ácidos, solventes, aceites e hidrocarburos. No es un detalle menor. En plantas, faenas o líneas con agentes agresivos, esa resistencia puede marcar la diferencia entre un cable que dura y uno que hay que cambiar antes de tiempo.

En rango térmico, el FEP trabaja entre −80 °C y +200 °C. El PTFE llega hasta +260 °C en servicio continuo. En Chile, ese costo solo se justifica cuando de verdad hay altas temperaturas o químicos agresivos.

Durabilidad mecánica

Su punto débil es la rigidez. No son materiales pensados para estar doblándose a cada rato.

Aun así, el PTFE tiene un coeficiente de fricción de solo 0,04, lo que facilita el tendido en ductos estrechos. Corre bien al instalarlo, pero no sirve para flexión continua.

Seguridad ante incendios

El FEP tiene un índice de oxígeno del 95%, y el PTFE es no inflamable y autoextinguible. En la práctica, ofrecen alta resistencia a la combustión y pueden usarse en recintos plenum.

Por eso, estos materiales suelen quedar para lugares donde temperatura, química y señal pesan más que el costo o la flexibilidad.

Diferencias por aplicación: señal, entorno y movimiento

Después de comparar PVC, PE, PUR, TPE, LSZH y fluoropolímeros, la decisión práctica se reduce a tres variables: señal, ambiente y movimiento. Cada escenario pide algo distinto. Si se mezclan criterios, sube el costo y también el riesgo de falla.

Cables orientados a señal

En instrumentación, RS-485, bus de campo y Ethernet, lo que más pesa es la integridad de la señal. La regla es simple: PE para señal sensible; PVC solo para señales digitales simples y tramos cortos.

Con el blindaje pasa algo parecido. Las señales digitales suelen andar bien con blindaje general. En cambio, las señales analógicas necesitan blindaje por par más blindaje general para bajar la diafonía entre conductores cercanos. También conviene no mezclar señales analógicas y digitales en el mismo multipar.

Si la señal no es el punto crítico, entonces el siguiente filtro es el ambiente.

Cables en entornos agresivos

Cuando el cable va a quedar expuesto a aceites, humedad, UV, abrasión o químicos, el PVC estándar se queda corto. En esos casos, la elección por material suele seguir esta lógica:

• UV → TPE o PE
• Aceites y abrasión → PUR
• Químicos agresivos y alta temperatura → FEP/PTFE

Y si, además, el cable se mueve, la cubierta pasa a ser la pieza que más influye en su duración.

Cables en movimiento

Acá la cubierta define la vida útil del cable, no su desempeño eléctrico.

El conductor define el desempeño eléctrico y la cubierta define la vida mecánica.

El PVC suele durar entre 0,5 y 1 millón de ciclos de flexión antes de agrietarse. El PUR llega a 5 a 15 millones de ciclos, y el TPE puede pasar los 20 millones. En cadenas portacables y robótica, el PVC falla antes que PUR o TPE. Usarlo en esa pega termina moviendo el costo hacia fallas y detenciones.

En aplicaciones con torsión, conviene usar conductores flexibles de hebras finas para bajar la fatiga interna.

Apantallamiento y elección de conductor

La lámina de aluminio/poliéster cubre el 100 % de la superficie y cuesta menos, pero sufre con la flexión repetida. El trenzado de cobre estañado aguanta mejor en lo mecánico y protege mejor frente a interferencias de baja frecuencia. La combinación lámina + trenzado junta ambas ventajas: cobertura total y mejor resistencia mecánica. Por eso calza bien en cables con movimiento y señales sensibles.

El cobre estañado también le gana al cobre desnudo en ambientes húmedos o con gases corrosivos, porque la capa de estaño ayuda a frenar la oxidación y además facilita la soldadura.

Cobre apantallado vs. fibra óptica

La tabla resume la diferencia práctica:

Característica	Cobre apantallado (PVC/LSZH/PE)	Fibra óptica (buffer/cubierta)
Protección EMI/RFI	Requiere blindaje metálico (foil/trenzado)	Inmune por naturaleza; no necesita blindaje
Rol de la cubierta	Protección mecánica + contención EMI	Protección mecánica + barrera de humedad
Puesta a tierra	El blindaje debe conectarse a tierra correctamente	No requiere tierra eléctrica
Integridad de señal	Afectada por la constante dieléctrica del aislamiento	Afectada por dobleces finos y estrés físico

El cobre apantallado sigue siendo la opción dominante para control, instrumentación y alimentación de baja potencia. La fibra óptica empieza a tener más sentido cuando la distancia o el ruido dejan al cobre en desventaja.

Con estas variables claras, el siguiente paso es ajustar la elección según costo, norma y disponibilidad en Chile.

Ventajas, desventajas y elección de material para proyectos en Chile

La elección del material depende más del entorno, la norma y el movimiento que del precio.

Visto así, la comparación que más sirve en Chile se juega en tres frentes: entorno, flexión y seguridad.

Material	Principal ventaja	Principal desventaja	Entorno típico en Chile
PVC	Bajo costo, buena resistencia a la humedad y a lavados	Emite halógenos en incendio; puede agrietarse en frío si se flexiona	Plantas de alimentos, montaje interior, bandejas
PE	Alta resistencia a humedad y agua	Más rígido y difícil de instalar	Tendidos exteriores, ductos enterrados
PUR	Resistencia a aceites, abrasión y flexión repetida	Mayor costo que PVC; rango térmico más acotado que TPE	Robótica, máquinas herramienta, cadenas portacables
TPE	Amplio rango térmico y alta resistencia UV	Costo elevado	Minería, grúas, instalaciones costeras y de alta altitud
LSZH	Sin gases tóxicos ni humo denso en incendio	Menor flexibilidad mecánica que PUR	Túneles, salas eléctricas, hospitales, centros comerciales
FEP/PTFE	Inerte a químicos agresivos; soporta más de 200 °C	Costo muy alto	Reactores químicos, hornos, circuitos críticos y alta temperatura

Cuando la señal, el ambiente y el movimiento tiran para lados distintos, manda el entorno. En un interior controlado, PVC suele dar la mejor relación entre costo y desempeño. En exterior, o en zonas costeras donde la humedad y la radiación UV pegan fuerte, conviene mirar PE o TPE.

En minería y en trabajo con movimiento continuo, PUR suele responder mejor en celdas robotizadas y máquinas con aceites o refrigerantes. TPE, en cambio, toma ventaja cuando la exigencia térmica o mecánica sube un peldaño. En espacios cerrados con alta ocupación, lo que pesa es la seguridad: ahí entra LSZH, con cumplimiento de NCh Elec. 4/2003 y certificación SEC. Y si el proyecto se mete en procesos químicos o temperaturas extremas, los fluoropolímeros quedan como una salida más puntual.

Para bajar esto a tierra, esta es la relación más práctica entre aplicación y material en Chile:

Entorno / Aplicación en Chile	Material recomendado	Criterio clave
Interior de planta, automatización general	PVC	Costo y versatilidad en condiciones controladas
Tendidos exteriores, UV, humedad, zonas costeras	PE / TPE	Resistencia a intemperie, humedad y radiación UV
Minería, equipos móviles, abrasión	PUR / TPE	Durabilidad mecánica y resistencia a aceites
Alta flexión, cadenas portacables, robótica	PUR / TPE	Vida útil en movimiento continuo
Salas eléctricas, túneles, espacios cerrados	LSZH	Baja emisión de humo y gases en incendio
Procesos químicos, circuitos de alta temperatura	FEP / PTFE	Inercia química y tolerancia térmica extrema

En proyectos donde la asesoría técnica cambia la decisión, Inducable cuenta con cables industriales certificados y apoyo técnico para definir el material según la aplicación.

Conclusión

Después de comparar PVC, PE, PUR, TPE, LSZH y fluoropolímeros, la regla final es simple: elegir según la señal, el ambiente, el movimiento y la seguridad. PVC funciona bien en automatización básica. PE ayuda a mantener mejor la señal. PUR y TPE soportan mejor el movimiento. LSZH pone el foco en la seguridad. Y FEP/PTFE responde bien frente a químicos y temperaturas altas.

En Chile, esta decisión pesa aún más. El entorno puede acortar la vida útil del cable, y la normativa define qué materiales se pueden usar. Una cubierta mal elegida se degrada antes en ambientes salinos o con alta radiación UV, lo que aumenta el riesgo de fallas y detenciones. Además, los cables instalados en Chile deben cumplir con la certificación SEC y con la NCh Elec. 4/2003.

Con esos criterios claros, la selección del cable deja de ser algo genérico y pasa a depender de la aplicación concreta. Si el proyecto requiere cables de instrumentación, comunicación industrial, Ethernet o fibra óptica, Inducable puede apoyar la selección del material y suministrar soluciones certificadas para automatización.

FAQs

¿Cómo elijo el material si hay varios riesgos a la vez?

Si hay varios riesgos al mismo tiempo, primero defina la aplicación y ubique el entorno: temperatura, químicos, aceites, movimiento e interferencia electromagnética.

Después, use criterios como MICE y revise la ficha técnica para confirmar que haya compatibilidad entre el cable, los conectores y el protocolo. Si hace falta, pida apoyo técnico para definir el calibre y la protección adecuados.

¿Cuándo conviene usar LSZH y cuándo necesito además AS+?

Los cables LSZH son una buena opción en recintos cerrados, espacios públicos o zonas con alta concentración de personas y equipos. ¿La razón? En caso de incendio, ayudan a reducir la emisión de gases tóxicos, corrosivos y humos opacos.

La clasificación AS+ se pide cuando, además de eso, la instalación debe seguir manteniendo operativos los circuitos eléctricos durante una emergencia. Esto pasa, por ejemplo, en sistemas de iluminación de seguridad, señalización, extractores de humo o bombas de agua.

¿Qué material ofrece mejor vida útil en cadenas portacables?

Para sacar la mayor vida útil en cadenas portacables, la cubierta manda. PUR y TPE suelen ser las mejores opciones porque resisten muy bien la abrasión que generan los canales guía.

El TPE sobresale por su aguante a la flexión: puede llegar a entre 10 y 20 millones de ciclos, y además mantiene buena flexibilidad en un rango térmico amplio. El PUR, por su parte, da muy buen resultado a largo plazo, sobre todo por su resistencia a aceites y fluidos industriales.
