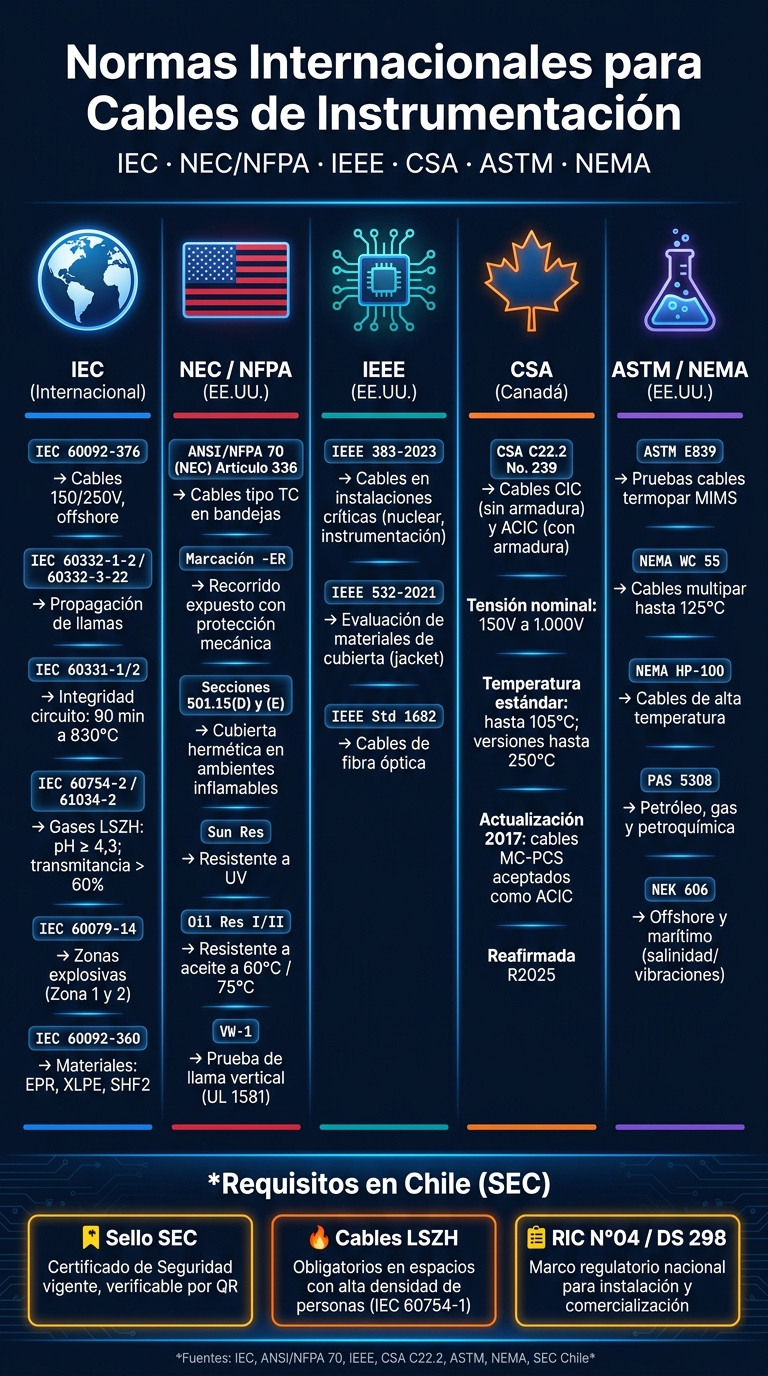

Normas internacionales para cables de instrumentación

Los cables de instrumentación son clave para transmitir señales en sistemas industriales. Sin estándares internacionales, su calidad y seguridad serían inciertas. Normas como IEC, NEC e IEEE aseguran compatibilidad global, resistencia al fuego y cumplimiento técnico. En Chile, la SEC regula su uso, exigiendo certificaciones como el Sello SEC y materiales libres de halógenos en lugares concurridos. La correcta elección de cables depende de parámetros como apantallamiento, resistencia térmica y cumplimiento normativo. Trabajar con proveedores certificados garantiza instalaciones seguras y confiables.

🤔🤔 ☝️COMPARATIVA Norma IEC vs Norma ANSI | teslamatic

Normas IEC para cables de instrumentación

La Comisión Electrotécnica Internacional (IEC) establece las directrices globales para la fabricación, prueba y desempeño de los cables de instrumentación. Estas normas abarcan desde su construcción física hasta su comportamiento frente al fuego, siendo una referencia técnica imprescindible en proyectos industriales tanto en Chile como en el resto del mundo. Su correcta aplicación asegura instalaciones industriales seguras y eficientes. A continuación, se detallan los principales aspectos relacionados con la construcción, seguridad frente al fuego y desempeño de estos cables.

Normas de construcción y ensayo

La IEC define con precisión cómo deben construirse los cables de instrumentación. Por ejemplo, la norma IEC 60092-376 regula los cables de control e instrumentación de 150/250 V, usados principalmente en instalaciones marítimas y offshore. En su edición 2025, se introdujeron nuevos códigos de color, numeración más clara y requisitos específicos para atmósferas explosivas.

Además, los estándares IEC 60092-350 y IEC 60092-360 abordan los requisitos generales, métodos de ensayo, materiales de aislamiento y cubiertas. Estas normas exigen conductores de cobre clase 2 (cableado) o clase 5 (flexible), con secciones típicas de 0,75 mm² o 1,5 mm². En cuanto al blindaje, se requiere un factor de relleno ≥ 0,6 en trenzas y un traslape mínimo del 25% en cintas metal-polímero para garantizar cobertura continua incluso al doblarse.

Normas de seguridad ante el fuego

El comportamiento de los cables frente al fuego es un aspecto crítico en instalaciones industriales. Las normas IEC abordan este tema desde tres perspectivas principales:

IEC 60332-1-2 y 60332-3-22: Evalúan la propagación de llamas en cables individuales y en bandejas con múltiples cables.
IEC 60331-1/2: Garantizan la integridad del circuito bajo fuego, exigiendo que el cable funcione al menos 90 minutos a temperaturas de 830 °C, incluso con choques mecánicos simultáneos.
IEC 60754-2 e IEC 61034-2: Regulan los gases emitidos durante la combustión. Los cables LSZH deben cumplir con un pH ≥ 4,3, conductividad ≤ 10 µS/mm y una transmitancia de luz superior al 60% en pruebas de densidad de humo.

Normas de materiales y desempeño

El rendimiento a largo plazo de un cable depende directamente de los materiales utilizados. Las normas IEC especifican diferentes opciones según el entorno de instalación:

Material	Característica principal	Norma de referencia
EPR / HEPR	Alta flexibilidad y resistencia térmica	IEC 60092-360
XLPE	Resistencia mecánica y propiedades dieléctricas superiores	IEC 60092-360
SHF2	Termoestable, libre de halógenos, resistente a barro y aceite	IEC 60092-360
HF 90 / S 95	Alta resistencia térmica para cargas específicas	IEC 60092-376

Los cables deben tener un aislamiento ≥ 1 MΩ·km y operar en un rango de -20 °C a +90 °C. Para zonas con riesgo de explosión (Zona 1 o Zona 2), se exige que los cables sean armados y contengan rellenos sólidos para evitar la migración de gases inflamables, conforme a la IEC 60079-14.

Normas norteamericanas: NEC, NFPA, IEEE y CSA

Al igual que las normas IEC, las regulaciones norteamericanas establecen criterios estrictos para garantizar la seguridad y el desempeño de los cables de instrumentación. Conocerlas es clave para tomar decisiones acertadas al seleccionar cables en proyectos que incluyen equipos o especificaciones provenientes de Estados Unidos o Canadá.

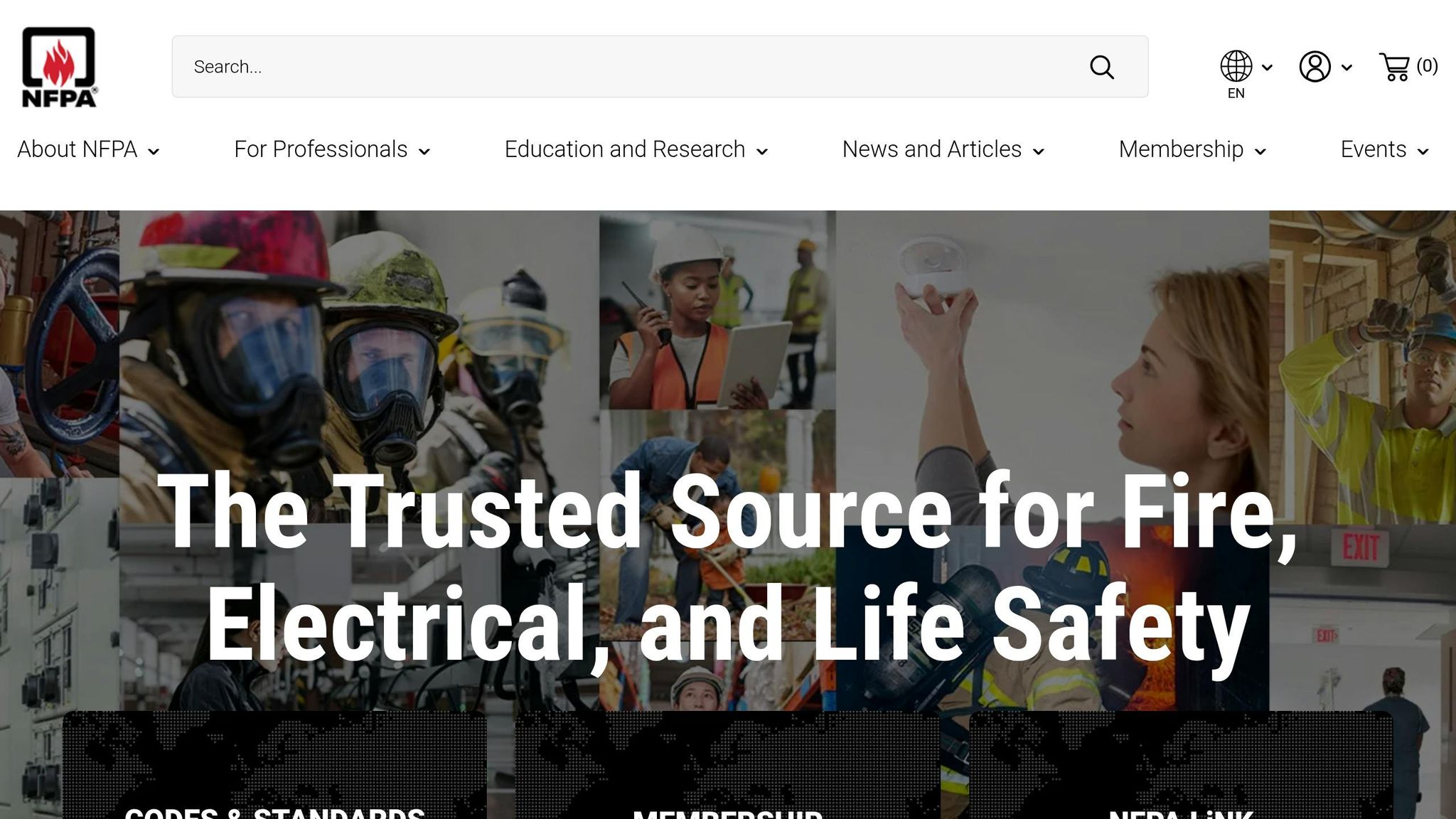

Normas NEC y NFPA

El National Electrical Code (NEC), conocido como ANSI/NFPA 70, regula las instalaciones eléctricas en Estados Unidos. En el caso de los cables de instrumentación, el Artículo 336 define las condiciones para el uso seguro de los cables tipo TC (Tray Cable), especialmente en bandejas y canaletas. Los cables marcados como "-ER" (Exposed Run) pueden usarse en tramos entre la bandeja y el equipo final, siempre que estén soportados y protegidos físicamente.

En ambientes donde hay gases o vapores inflamables, el NEC exige una cubierta hermética a gases, según las secciones 501.15(D) y 501.15(E). Las marcaciones en los cables brindan información específica sobre su desempeño, como se detalla en la siguiente tabla:

Marcación	Significado	Referencia
-ER	Permite recorrido expuesto con protección mecánica	Artículo 336, NEC
Sun Res	Resistente a radiación solar	UL 1277 / NEC
Oil Res I / II	Resistente a aceite a 60 °C o 75 °C	UL 1277
VW-1	Prueba de llama vertical en conductores individuales	UL 1581 / NEC

Estas especificaciones, junto con los estándares de IEEE y CSA, forman un marco sólido para elegir cables de instrumentación adecuados.

Normas IEEE para cables de instrumentación

Además de las regulaciones del NEC, los estándares IEEE ofrecen lineamientos adicionales para aplicaciones en entornos exigentes. Por ejemplo, el estándar IEEE 383-2023 establece los requisitos para cables eléctricos usados en instalaciones críticas, como plantas nucleares y sistemas de instrumentación. Este estándar abarca cables de potencia, control, señal y comunicación, asegurando su desempeño en condiciones extremas.

Por otro lado, la guía IEEE 532-2021 se enfoca en comparar y evaluar materiales de cubierta (jacket) en cables de potencia, instrumentación y control. En sistemas que utilizan fibra óptica, el estándar IEEE Std 1682 define criterios específicos para garantizar la confiabilidad en la transmisión de datos.

Normas CSA para cables de control e instrumentación

En Canadá, la norma CSA C22.2 No. 239 es la referencia técnica principal para cables de control e instrumentación. Esta norma clasifica los cables en dos tipos: CIC (sin armadura) y ACIC (con armadura), dependiendo del nivel de protección requerido. Ambos tipos están disponibles con tensiones nominales de 150 V a 1.000 V y pueden operar a temperaturas estándar de hasta 105 °C, con versiones diseñadas para temperaturas más altas (entre 125 °C y 250 °C).

Una actualización en 2017 permitió que los cables tipo MC-PCS (Metal Clad Power, Control and Signal) sean aceptados como ACIC sin necesidad de incluir una cubierta interior bajo la armadura. Esta norma fue reafirmada en 2025 (R2025), consolidando su relevancia para proyectos industriales actuales.

Estas normativas son especialmente útiles en proyectos chilenos que requieren la integración de equipos estadounidenses o canadienses. Asegurarse de verificar las designaciones CIC o ACIC, así como las marcaciones de temperatura, es un paso esencial para garantizar el cumplimiento regulatorio desde el inicio.

Otras normas internacionales y sectoriales

Más allá de las normas IEC y las regulaciones norteamericanas, existen otros estándares que guían el diseño, prueba y certificación de cables de instrumentación en industrias específicas. Conocer estos estándares puede ser clave para tomar decisiones más acertadas en proyectos con requisitos técnicos particulares.

Normas ASTM y NEMA

La ASTM (American Society for Testing and Materials) proporciona métodos de prueba para evaluar la calidad de los materiales utilizados en cables de instrumentación. Por ejemplo, la norma ASTM E839 establece cómo probar cables termopar con aislación mineral y vaina metálica (MIMS). Estos ensayos evalúan factores como el grosor de la aislación, la resistencia de la vaina y la uniformidad de los termoelementos, aspectos que afectan directamente la precisión de la señal. Un dato importante: si un cable termopar opera más allá de su límite térmico, el sello de humedad puede fallar, lo que deteriora su rendimiento.

Por otro lado, la NEMA (National Electrical Manufacturers Association) define especificaciones de construcción y materiales para cables multipar de instrumentación. La norma NEMA WC 55 cubre cables diseñados para circuitos de potencia limitada con temperaturas nominales de hasta 125 °C. Para condiciones térmicas más exigentes, la serie NEMA HP-100 detalla las especificaciones necesarias para cables que operan a temperaturas superiores.

Directrices sectoriales

Además de las normas generales, algunas industrias cuentan con guías específicas que complementan estos estándares. En el sector de petróleo, gas y petroquímica, la especificación PAS 5308 es esencial para la conexión de sistemas de instrumentación en plantas de proceso. Esta norma pone especial atención en la transmisión de señales analógicas y digitales, además de reducir la diafonía mediante apantallamiento individual por par. Para proyectos offshore y marítimos, donde la salinidad y las vibraciones son desafíos constantes, la norma noruega NEK 606 establece requisitos específicos.

Un ejemplo práctico de cómo se combinan estas normas se dio en el Proyecto LNG Energía Costa Azul Fase I (octubre de 2020). Aquí, la especificación de cableado (documento ECA-00-ELE-SPE-0024) requería el cumplimiento simultáneo de NFPA 70 (NEC), NEMA, ICEA, ASTM e IEEE, además de incluir requisitos particulares para cables RTD multitriad en sistemas de detección de incendio y gas.

Marcos de prueba y certificación

Los estándares de diseño y las directrices sectoriales se complementan con marcos de prueba y certificación que aseguran la calidad de los cables. ISO 9001 regula los sistemas de gestión de calidad del fabricante, garantizando procesos de producción consistentes y trazables. Por su parte, ISO/IEC 17025 se aplica a laboratorios de prueba y calibración, asegurando que los ensayos realizados sean técnicamente válidos y comparables entre proveedores. En proyectos industriales de gran envergadura, es común que se exijan cables certificados por laboratorios acreditados bajo esta norma, lo que resulta crucial para cumplir con los estándares de seguridad en proyectos industriales en Chile.

Las normas en la práctica y el rol de los proveedores certificados en Chile

Cómo las normas influyen en la selección del cable

Las normas son clave para determinar qué cable usar en cada aplicación. Por ejemplo, en el caso de señales analógicas, los estándares especifican la necesidad de un apantallamiento individual por par, además de un apantallamiento general (BI+BG), para minimizar la diafonía. Por otro lado, las señales digitales suelen requerir únicamente un apantallamiento general (BG). Estas diferencias influyen directamente en la calidad de la señal en el terreno.

Además, las normas estipulan el uso de armaduras de alambre galvanizado en zonas expuestas a roedores o impactos físicos, con una cobertura superior al 90%. En espacios con alta densidad de personas, la normativa chilena exige cables LSZH (Low Smoke Zero Halogen), que cumplen con estándares como la IEC 60754-1. Estos requisitos técnicos son esenciales para elegir el cable correcto en cada proyecto.

Parámetros clave que revisar en las fichas técnicas

Es fundamental verificar ciertos parámetros técnicos al revisar las fichas de los cables. Por ejemplo, la tensión nominal debe oscilar entre 600 V y 1 kV para garantizar un funcionamiento seguro. Los cables con aislamiento XLPE pueden operar a temperaturas continuas de hasta 90 °C y soportar picos de 160 °C en caso de cortocircuito.

Otro aspecto crucial es el Sello SEC, que garantiza que el producto tiene un Certificado de Seguridad vigente emitido por un laboratorio autorizado. Este sello puede verificarse mediante el código QR impreso en el cable. Según Franco Bravo, Gerente Comercial de Cocesa Prysmian Group:

"Es fundamental que al momento de comprar un conductor eléctrico, el cliente exija y verifique que cuente con su Sello SEC."

Para instalaciones en exteriores o ambientes industriales agresivos, es importante que la ficha técnica especifique la resistencia del cable a la radiación UV, hidrocarburos y aceites, de acuerdo con normas como la ICEA 20-34-0.

Tener en cuenta estos parámetros técnicos asegura que el cable seleccionado cumpla con las exigencias del proyecto y las normativas aplicables.

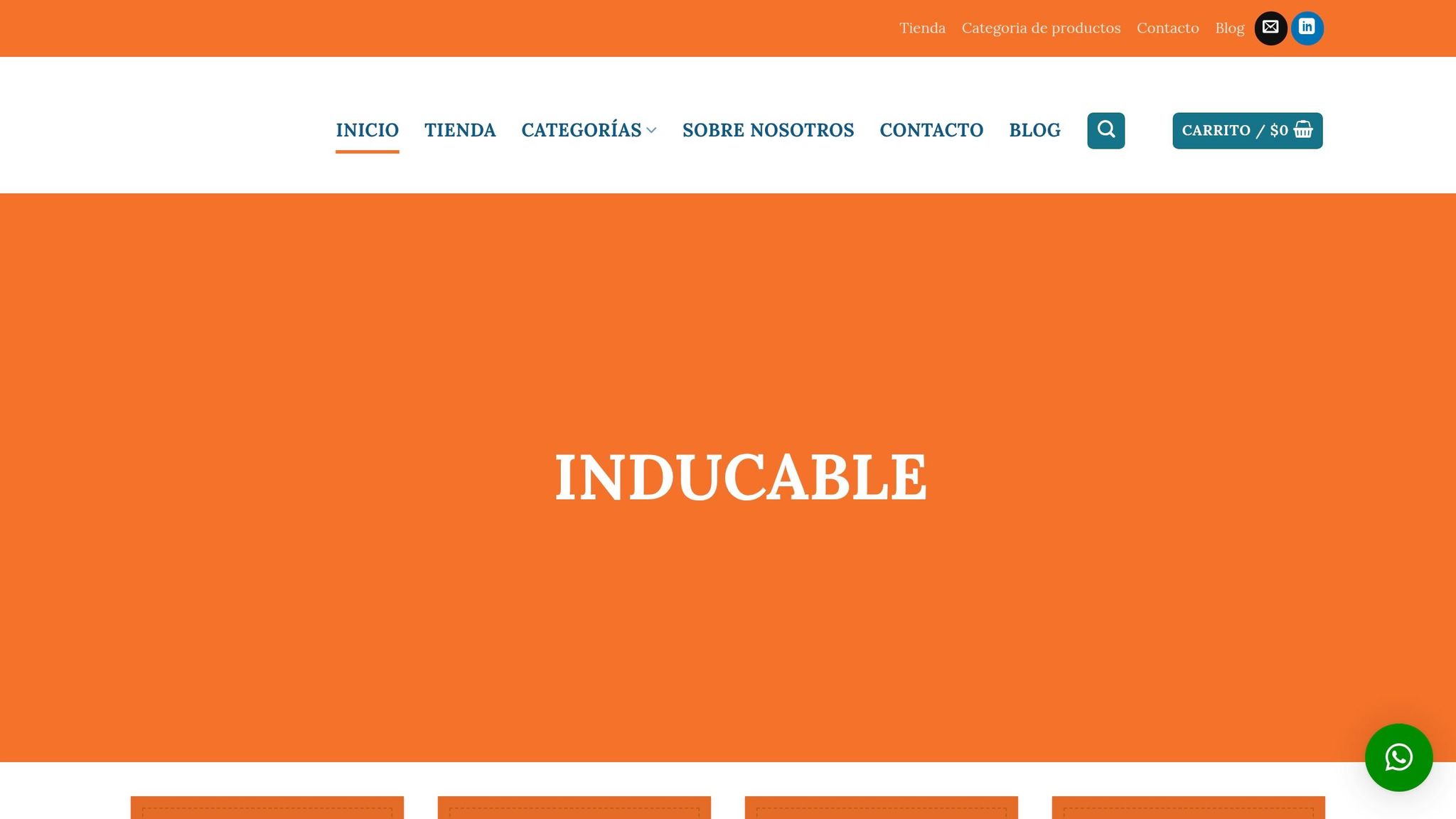

Trabajar con Inducable para soluciones de cable certificadas

En Chile, trabajar con proveedores certificados es esencial para garantizar el cumplimiento de las normas en proyectos de cableado. Inducable distribuye cables de marcas reconocidas como Belden y Teldor, que cumplen con estándares internacionales para instrumentación industrial. Su catálogo incluye cables con apantallamiento individual y general, diseñados específicamente para proteger señales débiles de interferencias electromagnéticas en entornos industriales complejos.

Inducable también ofrece asesoría técnica para ayudar a elegir el cable más adecuado, considerando factores como el tipo de señal, el ambiente de instalación, los requisitos de seguridad contra incendios y las normativas aplicables. En proyectos donde se exigen estándares como UL 13, IEC 60332 o NFPA 70, contar con este respaldo técnico desde la planificación puede prevenir errores costosos durante la ejecución.

Conclusión: Sistemas industriales seguros y confiables gracias a las normas

Puntos clave

Las normas internacionales desempeñan un rol crucial al garantizar que los cables eléctricos funcionen correctamente bajo condiciones reales. En este artículo, hemos explorado estándares como IEC, NEC, IEEE, CSA, ASTM y NEMA, abordando aspectos técnicos esenciales: desde el rendimiento eléctrico y la resistencia al fuego hasta la durabilidad en entornos industriales exigentes.

En Chile, estas normativas se traducen en regulaciones específicas. La Superintendencia de Electricidad y Combustibles (SEC), a través del RIC N°04 y el Decreto Supremo 298, establece los requisitos mínimos para la comercialización e instalación legal de conductores eléctricos. Según Víctor Concha, Jefe de Operaciones de Productos Eléctricos de Cesmec:

"La SEC, al establecer la certificación obligatoria de productos, busca la seguridad de los conductores utilizados en instalaciones eléctricas y garantizar la seguridad de las personas y los bienes materiales."

Aunque incumplir estas normas pueda parecer más económico inicialmente, las consecuencias pueden ser graves: interrupciones operativas, daños a equipos y riesgos de accidentes, lo que incrementa significativamente los costos a largo plazo.

Reflexión final

Seleccionar el cable adecuado es una decisión crítica que exige revisar las fichas técnicas, verificar la normativa aplicable y confirmar que el producto cuente con certificación vigente. En este proceso, contar con un socio como Inducable marca la diferencia. Su catálogo y asesoría técnica están alineados con los estándares internacionales, ayudando a tomar decisiones informadas que garantizan instalaciones seguras y confiables en proyectos industriales.

FAQs

¿Qué norma aplica a mi cable: IEC o NEC?

La normativa aplicable varía según el diseño y el mercado de origen de su proyecto industrial. La IEC (Comisión Electrotécnica Internacional) es un estándar internacional ampliamente utilizado en sistemas industriales y navales, mientras que el NEC (Código Eléctrico Nacional), de origen estadounidense, regula aspectos específicos como las instalaciones con cables tipo ITC. En Chile, la elección de la norma depende de las especificaciones técnicas del proyecto y de la compatibilidad con el equipamiento utilizado.

¿Cómo verifico el Sello SEC en Chile?

Para asegurarte de que un producto tiene certificación oficial en Chile, puedes utilizar el Buscador de Productos Eléctricos y Combustibles de la Superintendencia de Electricidad y Combustibles (SEC). Este buscador es una herramienta clave para verificar que el producto cumple con los estándares de seguridad y la normativa vigente.

El Sello SEC que acompaña a los productos certificados incluye un código QR. Al escanearlo, puedes confirmar la validez de la certificación y acceder a información adicional. Además, el buscador te permite consultar detalles como los protocolos aplicables, las resoluciones relacionadas y los organismos de certificación autorizados. Es una forma sencilla y confiable de garantizar que el producto cumple con todas las regulaciones necesarias.

¿Cuándo necesito cable LSZH y por qué?

Los cables LSZH (Low-Smoke, Zero-Halogen) son esenciales para proteger tanto a las personas como a los equipos en caso de incendio. A diferencia de otros cables, estos no liberan gases tóxicos ni ácidos corrosivos al quemarse, y generan muy poco humo, lo que facilita una evacuación más segura al mantener la visibilidad y reducir los riesgos de inhalación de sustancias peligrosas.

En Chile, la normativa de la Superintendencia de Electricidad y Combustibles (SEC) obliga a utilizar este tipo de cables en espacios donde permanezcan más de 25 personas durante más de 15 minutos. Además, son especialmente recomendados para instalaciones en ductos, áreas confinadas y entornos industriales donde la seguridad es una prioridad.
