Radio de Curvatura: Mejores Prácticas para Instalación
Jun
El radio de curvatura es un aspecto clave en la instalación de cables eléctricos y de fibra óptica. Respetar este parámetro evita daños estructurales y asegura un funcionamiento correcto. Aquí tienes lo esencial:
- Definición: Se mide desde la superficie interna de la curva y se expresa como un múltiplo del diámetro del cable.
- Importancia: Exceder el radio mínimo puede dañar la aislación, provocar pérdida de señal en fibra óptica o fatiga mecánica en conductores de cobre.
- Cálculo: Multiplica el diámetro del cable por el factor indicado en la ficha técnica (ej.: 8x para un cable de 20 mm = radio mínimo de 160 mm).
- Errores comunes: Doblar más allá del radio mínimo, sobrecargar bandejas, tensión excesiva durante el tirado y usar materiales no aptos para bajas temperaturas.
- Prevención: Usa dinamómetros, lubricantes, guías de nylon y respeta las normativas locales como la chilena NCh 4/2003.
Planificar correctamente la ruta, evitar tensiones innecesarias y elegir el cable adecuado para cada instalación son pasos fundamentales para mantener la durabilidad y el rendimiento de los cables.
Como seleccionar un cable duradero: radio de curvatura
sbb-itb-f30cc9a
Cómo Calcular el Radio de Curvatura Correcto

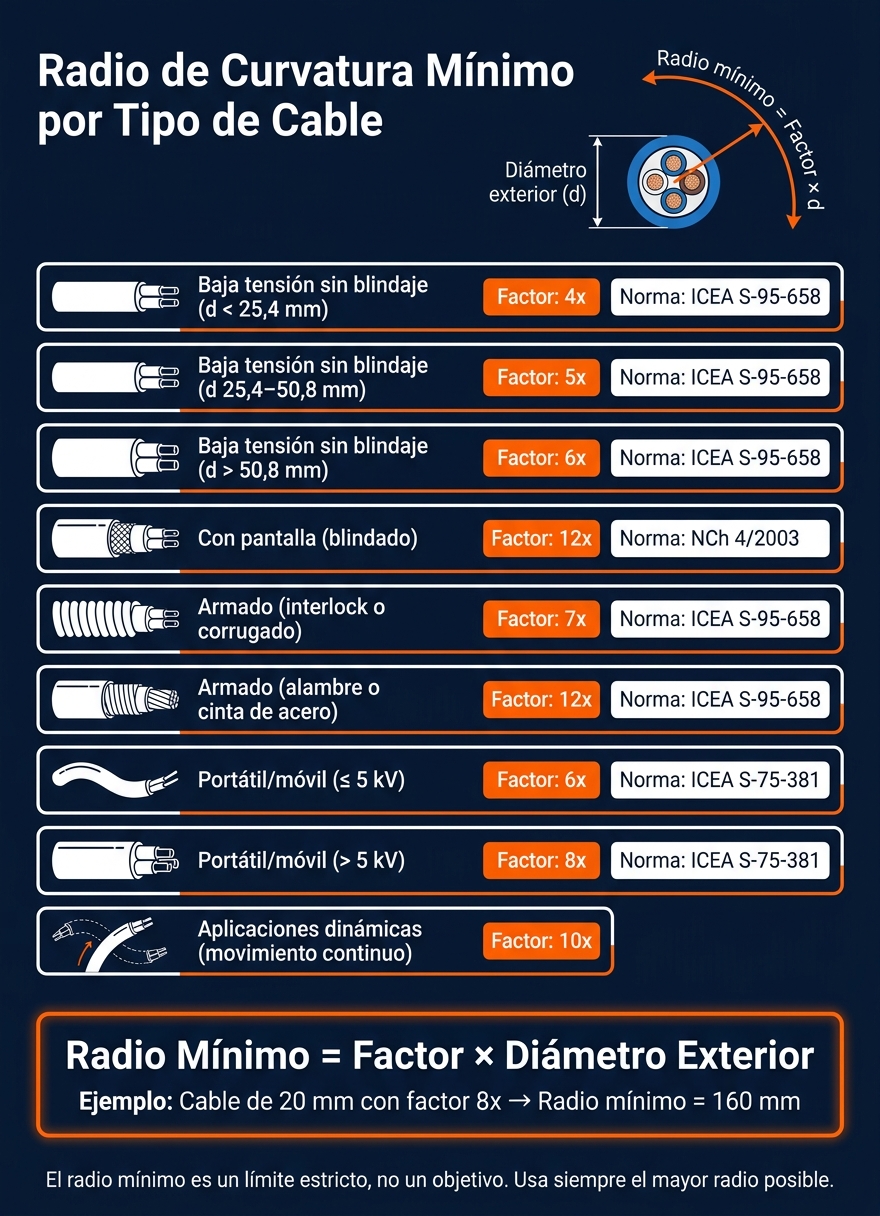

Radio de Curvatura Mínimo por Tipo de Cable
Dónde Encontrar el Radio de Curvatura en las Fichas Técnicas
Para evitar daños en los cables durante su instalación, es fundamental calcular correctamente el radio de curvatura. Este dato se encuentra en la ficha técnica del fabricante, generalmente en la sección de especificaciones técnicas, bajo términos como "Radio mínimo de curvatura" o "Información Técnica". Se expresa como un múltiplo del diámetro exterior del cable (por ejemplo, 8x o 12x).
En muchos casos, las fichas técnicas ofrecen dos valores distintos: uno para instalaciones fijas y otro, más amplio, para el proceso de tirado. Si necesitas consultar fichas técnicas de cables industriales, puedes hacerlo en sitios especializados como Inducable.
"En los casos en que se detalla el radio mínimo de curvatura en la información técnica… se refiere a la superficie interior del cable y no al eje del cable." – General Cable, Información Técnica
Para calcular el radio mínimo, multiplica el factor indicado por el diámetro exterior total del cable. Por ejemplo, para un cable con un diámetro de 20 mm y un factor de 8x, el radio mínimo sería 160 mm. Este cálculo permite determinar el radio adecuado para cada tipo de instalación.
Factores Generales por Tipo de Cable
Si no tienes acceso a la ficha técnica, puedes recurrir a valores de referencia basados en normas internacionales como ICEA S-95-658 y la Norma Chilena 4/2003. Aquí algunos ejemplos:
| Tipo de Cable | Factor Mínimo (x Diámetro Exterior) | Norma de Referencia |
|---|---|---|
| Baja tensión sin blindaje (d < 25,4 mm) | 4x | ICEA S-95-658 |
| Baja tensión sin blindaje (d 25,4 – 50,8 mm) | 5x | ICEA S-95-658 |
| Baja tensión sin blindaje (d > 50,8 mm) | 6x | ICEA S-95-658 |
| Con pantalla (blindado) | 12x | NCh 4/2003 |
| Armado (interlock o corrugado) | 7x | ICEA S-95-658 |
| Armado (alambre o cinta de acero) | 12x | ICEA S-95-658 |
| Portátil/móvil (≤ 5 kV) | 6x | ICEA S-75-381 |
| Portátil/móvil (> 5 kV) | 8x | ICEA S-75-381 |
| Aplicaciones dinámicas (movimiento continuo) | 10x | – |
Según la Norma Chilena 4/2003, los conductores aislados no deben doblarse a menos de 8 veces su diámetro exterior, mientras que para cables con pantalla, el límite aumenta a 12 veces. Estas reglas son aplicables a instalaciones con tensiones menores a 1.000 V.
Herramientas y Métodos para Verificar en Terreno
Una vez que tengas el cálculo teórico del radio, es indispensable verificarlo en el terreno. Usa una plantilla de radio del tamaño correspondiente y colócala sobre la curva del cable para confirmar que no exceda el límite calculado.
Si no dispones de una plantilla, puedes aplicar un método geométrico. Mide la cuerda (L) entre dos puntos del cable y la altura (S), luego calcula el radio usando la fórmula:
R = (L² + 4S²) / (8S).
Además, controla la presión lateral dividiendo la tensión de tirado (en kgf) entre el radio (en metros). Este valor no debe superar los 500 kgf/m. Para medir la tensión durante el tirado, utiliza un dinamómetro y asegúrate de que los valores se mantengan dentro del rango permitido. Estas verificaciones en terreno son esenciales para planificar y ejecutar correctamente la instalación.
Mejores Prácticas para Instalar Cables Respetando el Radio de Curvatura
Para prolongar la vida útil de los cables, es clave realizar la instalación siguiendo el radio de curvatura recomendado. Esto no solo evita daños, sino que también asegura un funcionamiento óptimo.
Planificación de la Ruta Antes de Instalar
Antes de comenzar, inspecciona la ruta de instalación para identificar posibles obstáculos y garantizar curvas suaves. Esto ayuda a evitar curvas forzadas, especialmente en áreas de difícil acceso.
Un error común es diseñar rutas únicamente en planos sin considerar obstáculos reales en el terreno. Por ejemplo, en instalaciones con bandejas o ductos, evita superar dos curvas de 90° entre puntos de acceso, ya que esto puede acumular tensión durante el tirado y dañar el cable permanentemente. Aunque el radio mínimo es un límite de emergencia, siempre es mejor ampliarlo según las condiciones del lugar.
Una vez planificada la ruta, el siguiente paso es asegurarse de que el tirado del cable no genere tensiones innecesarias.
Cómo Evitar Curvas Forzadas y Puntos de Tensión
Durante la instalación, las zonas de fricción son un problema frecuente. Estas ocurren cuando el cable se apoya en superficies curvas mientras está bajo tensión. Para minimizar este riesgo, utiliza lubricantes y guías de nylon que reduzcan la fricción.
Además, instala bujes de plástico o goma en los bordes de ductos metálicos para proteger la cubierta del cable contra cortes. Al fijar los cables, sigue estas recomendaciones de espaciado según su diámetro exterior:
| Diámetro Exterior del Cable | Espaciado Máximo (Sin Armadura) | Espaciado Máximo (Armado/Malla) |
|---|---|---|
| Hasta 8 mm | 200 mm | 250 mm |
| 8 – 13 mm | 250 mm | 300 mm |
| 13 – 20 mm | 300 mm | 350 mm |
| 20 – 30 mm | 350 mm | 400 mm |
| Más de 30 mm | 400 mm | 450 mm |
Para sujetar los cables, las cinchas de velcro son una mejor opción que las bridas plásticas tradicionales, ya que estas últimas, si se aprietan demasiado, pueden causar microdaños en la cubierta, lo que genera fallas a largo plazo. Si usas bridas plásticas, ajústalas manualmente y corta el exceso para evitar tensiones adicionales. Estas medidas son esenciales para mantener la integridad de los cables en entornos industriales.
Radio de Curvatura en Cables Móviles y Dinámicos
En aplicaciones móviles, como brazos robóticos o cadenas portacables, el manejo de los cables requiere un enfoque diferente. Aquí, los radios de curvatura deben ser mayores: 10x el diámetro para cables multiconductores y 20x para fibra óptica, superando los estándares de 4x o 6x de instalaciones estáticas.
Para movimientos continuos, utiliza cadenas portacables (energy chains) que controlen el radio y eviten torsiones. Asegúrate de elegir el radio basándote en el cable de mayor diámetro del conjunto. Si el radio es menor a 5x el diámetro, los cables de cobre estándar no serán suficientes; necesitarás cables con aleaciones especiales diseñados para soportar miles de ciclos de flexión.
En ambientes fríos, las cubiertas termoplásticas estándar se vuelven rígidas, aumentando el riesgo de fallas. En estos casos, opta por cables con cubierta de PUR o TPE, que mantienen su flexibilidad incluso a bajas temperaturas. Elegir el tipo de cable adecuado para cada condición de movimiento es fundamental para lograr instalaciones dinámicas confiables y duraderas.
Errores Comunes en la Instalación y Cómo Corregirlos
Incluso con una buena planificación, es fácil cometer errores que afectan gravemente los cables. Estos fallos no solo comprometen la funcionalidad inmediata, sino que también pueden generar daños difíciles de reparar. Aquí analizaremos los errores más frecuentes y cómo evitarlos.
Errores Típicos y Sus Efectos en los Cables
Uno de los problemas más comunes es ignorar el radio mínimo recomendado. Esto puede causar:
- Doblar el cable más allá del radio mínimo permitido: Esto ocurre con frecuencia cerca de conectores o al ingresar a tableros. En cables de fibra óptica, una curvatura incorrecta puede generar pérdidas significativas de señal, afectando la transmisión.
- Sobrecargar ductos o bandejas: Esto no solo impide mantener el radio adecuado, sino que también aumenta la fricción, dañando la cubierta y comprimiendo los conductores internos. En Chile, la norma RIC N°04 establece límites claros para evitar este problema.
- Presión lateral al tirar un cable sobre superficies curvas: La tensión excesiva durante el tirado puede dañar tanto la cubierta como los conductores internos.
- Instalar en ambientes fríos sin considerar el material de la cubierta: Los materiales termoplásticos estándar se vuelven rígidos y propensos a agrietarse en bajas temperaturas, especialmente en aplicaciones dinámicas o estáticas.
Identificar estos problemas es clave para implementar soluciones eficaces que garanticen la durabilidad de la instalación.
Cómo Prevenir Estos Errores
La prevención es un complemento esencial de la planificación y las verificaciones técnicas. Algunas prácticas recomendadas incluyen:
- Usar dinamómetros durante el tirado: Para cables de datos, la tensión no debe superar los 11 kgf. En ductos, la tensión máxima permitida es 446 veces el radio de la curva expresado en metros.
- Herramientas de detección para fibra óptica: El localizador visual de fallas (VFL) ayuda a identificar fugas de luz en áreas con microfracturas, mientras que el OTDR localiza con precisión puntos de atenuación excesiva.
- Incorporar estas verificaciones como estándar: No deben considerarse pasos opcionales, sino parte integral del proceso para asegurar una instalación confiable y duradera.
Tabla de Referencia: Errores vs. Soluciones
| Error típico | Efecto en el cable | Práctica recomendada |
|---|---|---|
| Doblar bajo el radio mínimo | Microfracturas, pérdida de señal y fallas intermitentes | Usar guías con tope curvo; respetar la regla 10x/20x del diámetro |
| Sobrecargar ductos o bandejas | Fricción elevada y curvas incorrectas | Respetar tablas de ocupación máxima según norma RIC N°04 |
| Tensión excesiva durante el tirado | Daño estructural interno y aislamiento aplastado | Usar dinamómetro y lubricantes; mantener el límite de 11 kgf |
| Pasar cables por bordes cortantes | Cortes o deformación de la cubierta | Instalar bujes protectores y accesorios de control de radio |
| Instalar en frío sin considerar la cubierta | Agrietamiento y roturas por rigidez | Usar cables con cubierta PUR o TPE en ambientes fríos |
Adoptar estas medidas no solo evita problemas comunes, sino que también garantiza una instalación más segura y eficiente.
Conclusión: Mantener los Cables en Buen Estado a Largo Plazo
Cuidar el radio de curvatura es clave para asegurar la durabilidad de cualquier instalación industrial. Un radio inadecuado puede provocar daños en los cables, alterar el campo eléctrico y acortar significativamente la vida útil de la instalación.
Puntos Clave para Tener en Cuenta
Aquí tienes un resumen de los aspectos más importantes:
- Según la Norma Chilena 4/2003, el radio mínimo permitido para cables con pantalla debe ser de 12 veces el diámetro total del cable.
- En aplicaciones dinámicas, los conductores de cobre estándar no deben usarse con radios menores a 5 veces el diámetro del cable.
- En el caso de ductos, la tensión máxima en las curvas no debe exceder 446 veces el radio de curvatura expresado en metros.
"El mínimo prescrito debe considerarse la excepción y no la regla, y el radio de curvatura a utilizar debe ser el mayor que las circunstancias permitan." – Electricistas.cl
En otras palabras, el radio mínimo debe verse como un límite estricto, no como un objetivo. Siempre que sea posible, opta por radios más amplios para extender la vida útil de la instalación.
Recursos Técnicos y Apoyo Especializado
Para implementar estas medidas de manera correcta, revisa siempre las fichas técnicas del fabricante y busca asesoría especializada. En Inducable, una empresa chilena experta en cables industriales, encontrarás información detallada sobre cables de instrumentación, comunicación industrial y fibra óptica. Además, su equipo técnico puede ayudarte a resolver dudas sobre radios mínimos, materiales de cubierta y normativas aplicables. Seguir estas recomendaciones te ayudará a garantizar instalaciones más confiables y duraderas en cualquier entorno industrial.
FAQs
¿Qué pasa si supero el radio mínimo de curvatura al instalar?
Superar el radio mínimo de curvatura puede poner en riesgo la integridad del cable. Esto no solo afecta el aislamiento, sino que también puede provocar fisuras, fatiga estructural y, en el caso de cables eléctricos, desencadenar cortocircuitos o incluso incendios. En cables de fibra óptica, el problema es igualmente grave: genera atenuación, pérdida de señal y fallas críticas en el sistema. Cumplir con el radio mínimo de curvatura es clave para garantizar instalaciones seguras y duraderas en proyectos industriales.
¿Cómo verifico en terreno el radio de una curva sin plantilla?
Para medir el radio de curvatura de un cable sin usar una plantilla, primero determine el diámetro exterior (D) del cable. Luego, aplique el factor multiplicador que indica el fabricante. Es importante tener en cuenta que el radio se mide desde la superficie interna de la curva, no desde el eje del cable.
Siempre revise la ficha técnica del producto, ya que el radio de curvatura puede variar dependiendo de la construcción del cable. Por ejemplo, características como armaduras o pantallas metálicas pueden influir en este parámetro.
¿Qué radio de curvatura usar en cables móviles y fibra óptica?
Siempre es clave revisar las especificaciones técnicas proporcionadas por el fabricante. Estas especificaciones son la guía principal para garantizar un uso adecuado y prolongar la vida útil del producto.
En el caso de la fibra óptica, el radio de curvatura dinámico (durante la instalación) debe ser al menos 20 veces el diámetro exterior (DE) del cable. Una vez instalado, el radio estático debe ser como mínimo 10 veces el DE.
Para los cables eléctricos móviles, el radio de curvatura varía según su diseño y la fuerza de tracción aplicada. Además, es importante evitar exceder las presiones laterales máximas recomendadas para no comprometer su funcionamiento.
